TOURNAGE DE GORGE SIMPLE AXIAL
(cycle 851, DIN/ISO : G851)
13.19
13
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
345
Paramètres du cycle
Opérations d'usinage Q215 : définir les opérations
d'usinage
0
: ébauche et finition
1
: seulement ébauche
2
: seulement finition à la cote finale
3
: seulement finition à la surépaisseur
Distance d'approche Q460 : réservé, sans fonction
actuellement
Diamètre fin de contour Q493 : coordonnée X du
point final du contour (cote au diamètre)
Fin de contour Z Q494 : coordonnée Z du point
final du contour
Avance d'ébauche Q478 : vitesse d'avance lors de
l'ébauche. Avec M136, la TNC interprète l'avance
en millimètre par tour, sans M136 en millimètre par
minute.
Surépaisseur diamètre Q483 (en incrémental) :
surépaisseur diamètre sur le contour défini
Surépaisseur Z Q484 (en incrémental) :
surépaisseur sur le contour défini, dans le sens axial
Avance de finition Q505 : vitesse d'avance lors de
la finition. Avec M136, la TNC interprète l'avance en
millimètres par tour, sans M136 en millimètres par
minute.
Profondeur de coupe max. Q463 : passe maximale
(cote au rayon) dans le sens radial. La plongée est
uniformément répartie pour éviter des passes en
dessous du copeau minimum.
Sens d'usinage Q507 : sens d'enlèvement des
copeaux
0
: dans les deux sens
1
: dans un seul sens (dans le sens du contour)
Largeur de décalage Q508 : réduction de la
longueur de coupe. La matière résiduelle est
enlevée à la fin de l'ébauche en une seule fois.
Si nécessaire, la réduit la largeur de décalage
programmée.
Correction de profondeur Q509 : dépend de la
matière, de la vitesse d'avance, etc. ; la plaquette
"bascule" lors du tournage. Vous corrigez l'erreur
de plongée ainsi générée avec la correction de
profondeur.

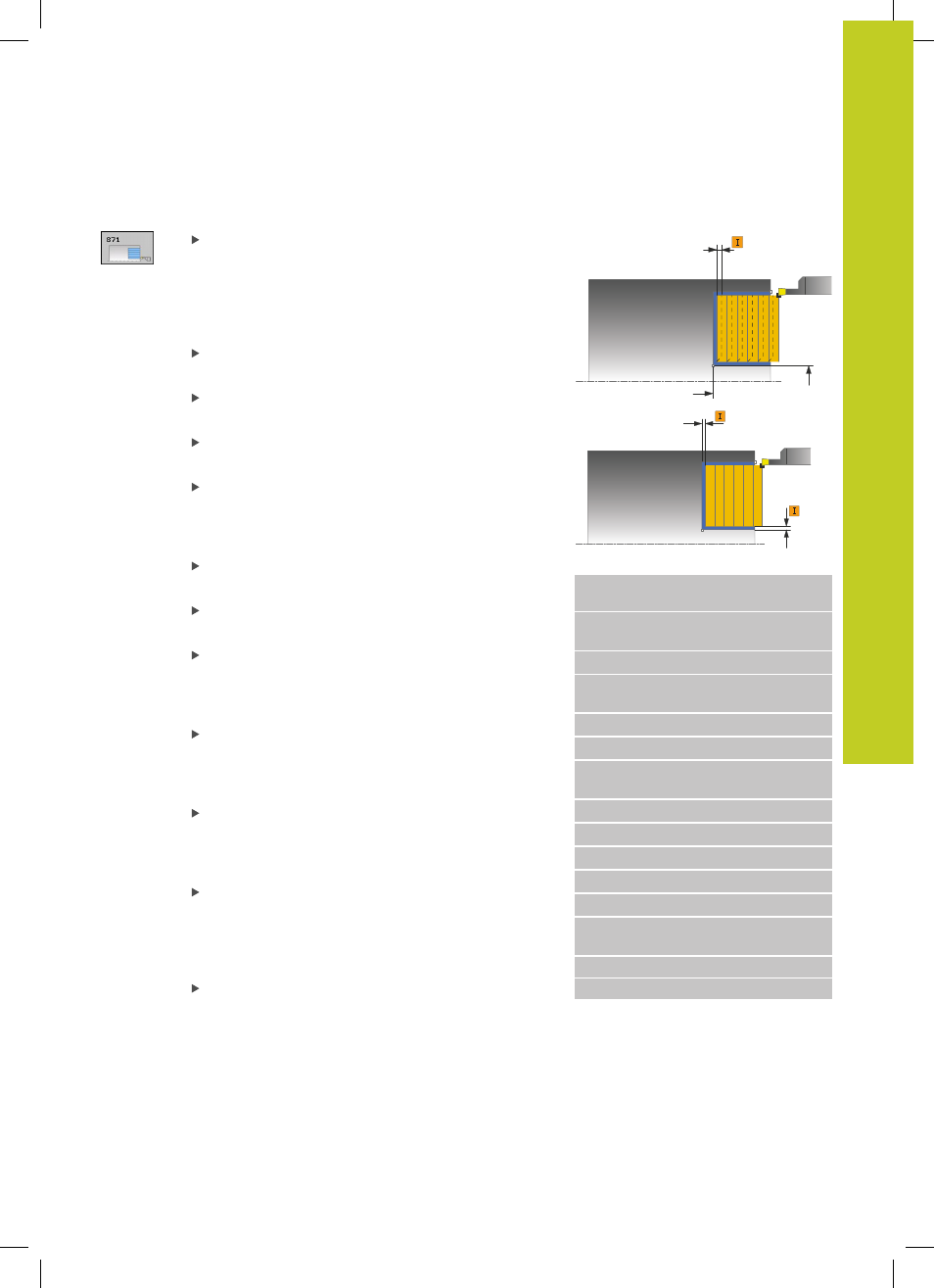

Q460
Ø Q493
Q494
Ø Q483
Q484
Séquences CN
11 CYCL DEF 851 TOURNAGE GORGE
SIMPLE AXIAL
Q215=+0
;OPERATIONS
D'USINAGE
Q460=+2
;DISTANCE D'APPROCHE
Q493+50
;DIAMETRE FIN DE
CONTOUR
Q494=-10
;FIN DE CONTOUR Z
Q478=+0.3
;AVANCE EBAUCHE
Q483=+0.4
;SUREPAISSEUR
DIAMETRE
Q484=+0.2
;SUREPAISSEUR Z
Q505=+0.2
;AVANCE DE FINITION
Q463=+2
;PROF. COUPE MAX.
Q507=+0
;SENS USINAGE
Q508=+0
;LARGEUR DECALAGE
Q509=+0
;CORRECTION
PROFONDEUR
12 L X+65 Y+0 Z+2 FMAX M303
13 CYCL CALL
