Travailler avec les cycles d'usinage 2.1
2
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
51

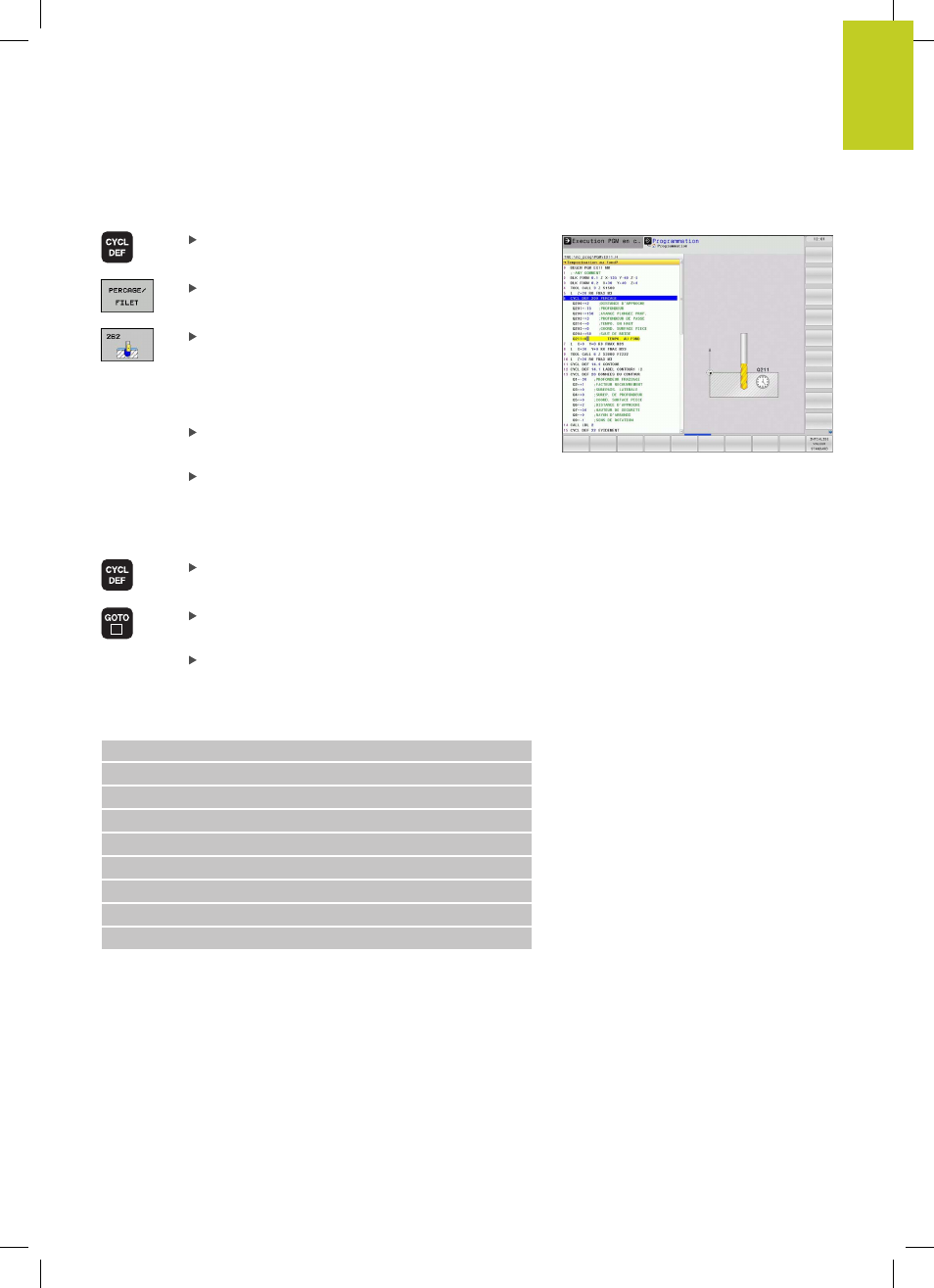

Définir le cycle avec les softkeys
La barre de softkeys affiche les différents groupes
de cycles
Sélectionner le groupe de cycles, p. ex., cycles de
perçage
Sélectionner le cycle, p. ex. FILETAGE. La TNC
ouvre un dialogue et réclame toutes les données
requises. En même temps, la TNC affiche dans la
moitié droite de l'écran un graphique dans lequel
le paramètre à introduire est en surbrillance
Introduisez tous les paramètres réclamés par la
TNC et validez chaque saisie avec la touche ENT.
La TNC termine le dialogue lorsque toutes les
données requises sont introduites
Définir le cycle avec la fonction GOTO
La barre de softkeys affiche les différents groupes
de cycles.
La TNC ouvre la fenêtre de sélection smartSelect
contenant la liste de cycles
Sélectionnez le cycle souhaité avec les touches
fléchées ou la souris. La TNC ouvre alors le
dialogue du cycle tel que décrit précédemment
Exemple de séquences CN
7 CYCL DEF 200 PERCAGE
Q200=2 ;DISTANCE D'APPROCHE
Q201=3 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q211=0.25 ;TEMPO AU FOND
