Cycles d'usinage : poche de contour avec formule de contour
9.1
Cycles SL avec formule complexe de contour
9
224
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013

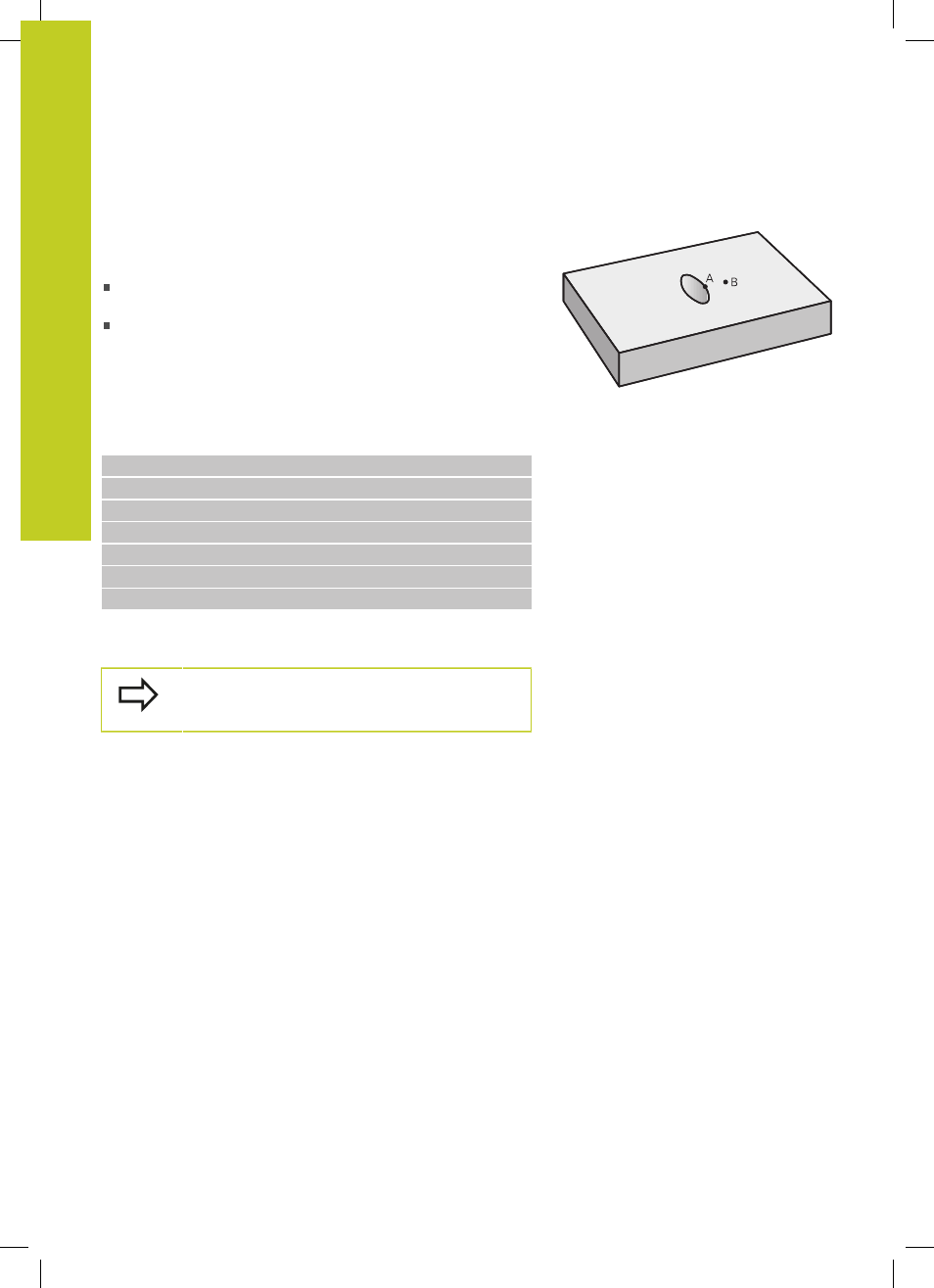

Surface „d'intersection“
La surface commune de recouvrement de A et de B doit être
usinée. (Les surfaces sans recouvrement ne doivent pas être
usinées.)
Les surfaces A et B doivent être programmées sans correction
de rayon dans des programmes séparés.
Dans la formule de contour, les surfaces A et B sont prises en
compte avec la fonction “intersection avec“
Programme de définition de contour :
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “POCHE_A.H“
53 DECLARE CONTOUR QC2 = “POCHE_B.H“
54 QC10 = QC1 | QC2
55 ...
56 ...
Usinage du contour avec les cycles SL
Le contour final défini est usiné avec les cycles SL 20
