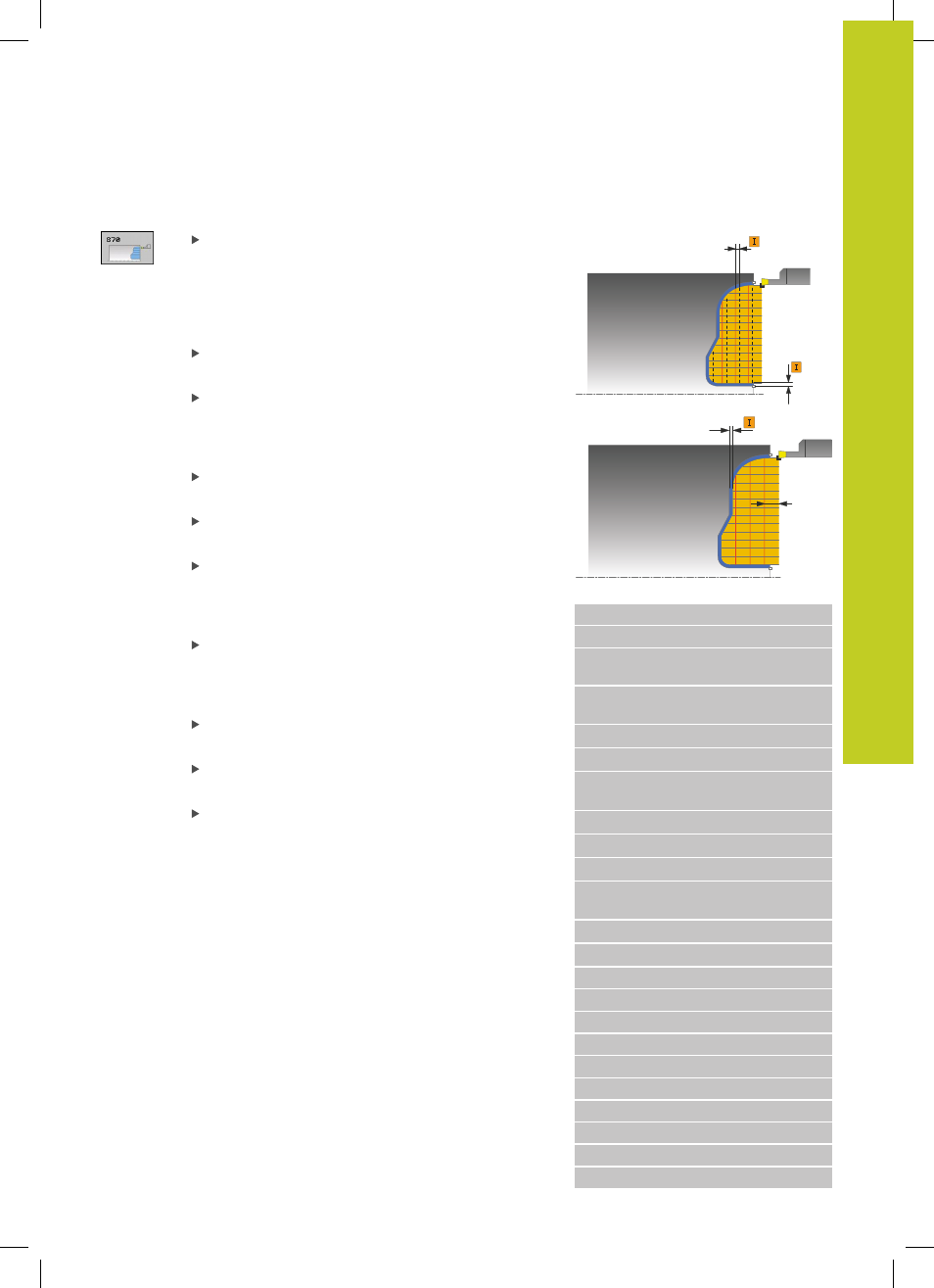

GORGE CONTOUR AXIAL
(cycle 870, DIN/ISO : G870)
13.27
13
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
373
Paramètres du cycle
Opérations d'usinage Q215 : définir les opérations
d'usinage
0 : ébauche et finition
1 : seulement ébauche
2 : seulement finition à la cote finale
3 : seulement finition à la surépaisseur
Distance d'approche Q460 : réservé, sans fonction
actuellement
Avance d'ébauche Q478 : vitesse d'avance lors de
l'ébauche. Avec M136, la TNC interprète l'avance
en millimètre par tour, sans M136 en millimètre par
minute.
Surépaisseur diamètre Q483 (en incrémental) :
surépaisseur diamètre sur le contour défini
Surépaisseur Z Q484 (en incrémental) :
surépaisseur sur le contour défini, dans le sens axial
Avance de finition Q505 : vitesse d'avance lors de
la finition. Avec M136, la TNC interprète l'avance en
millimètres par tour, sans M136 en millimètres par
minute.
Limitation de coupe Q479 : activer la limitation de
coupe
0 : limitation de coupe inactive
1 : limitation de coupe active ( Q480/Q482)
Diamètre limite Q480 : valeur X pour la limite du
contour (cote au diamètre)
Valeur limite Z Q482 : valeur Z pour la limite du
contour
Passe limite Q463 : profondeur max. par coupe
Q460
Ø Q483
Q484
Q463
Séquences CN
9 CYCL DEF 14.0 CONTOUR
10 CYCL DEF 14.1 LABEL CONTOUR 2
11 CYCL DEF 870 GORGE CONTOUR
AXIAL
Q215=+0 ;OPERATIONS
D'USINAGE
Q460=+2 ;DISTANCE D'APPROCHE
Q478=+0.3 ;AVANCE EBAUCHE
Q483=+0.4 ;SUREPAISSEUR
DIAMETRE
Q484=+0.2 ;SUREPAISSEUR Z
Q505=+0.2 ;AVANCE DE FINITION
Q479=+0 ;LIMITATION COUPE
Q480=+0 ;VALEUR LIMITE
DIAMETRE
Q482=+0 ;VALEUR LIMITE Z
Q463=+0 ;PASSE LIMITE
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
14 M30
15 LBL 2
16 L X+60 Z+0
17 L Z-10
18 RND R5
19 L X+40 Z-15
20 L Z+0
21 LBL 0
