Cycles palpeurs : initialisation automatique des points d'origine
16.4 POINT DE REFERENCE INTERIEUR RECTANGLE (cycle 410 DIN/
ISO : G410)
16
432
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
16.4 POINT DE REFERENCE INTERIEUR
RECTANGLE (cycle 410 DIN/ISO : G410)
Mode opératoire du cycle

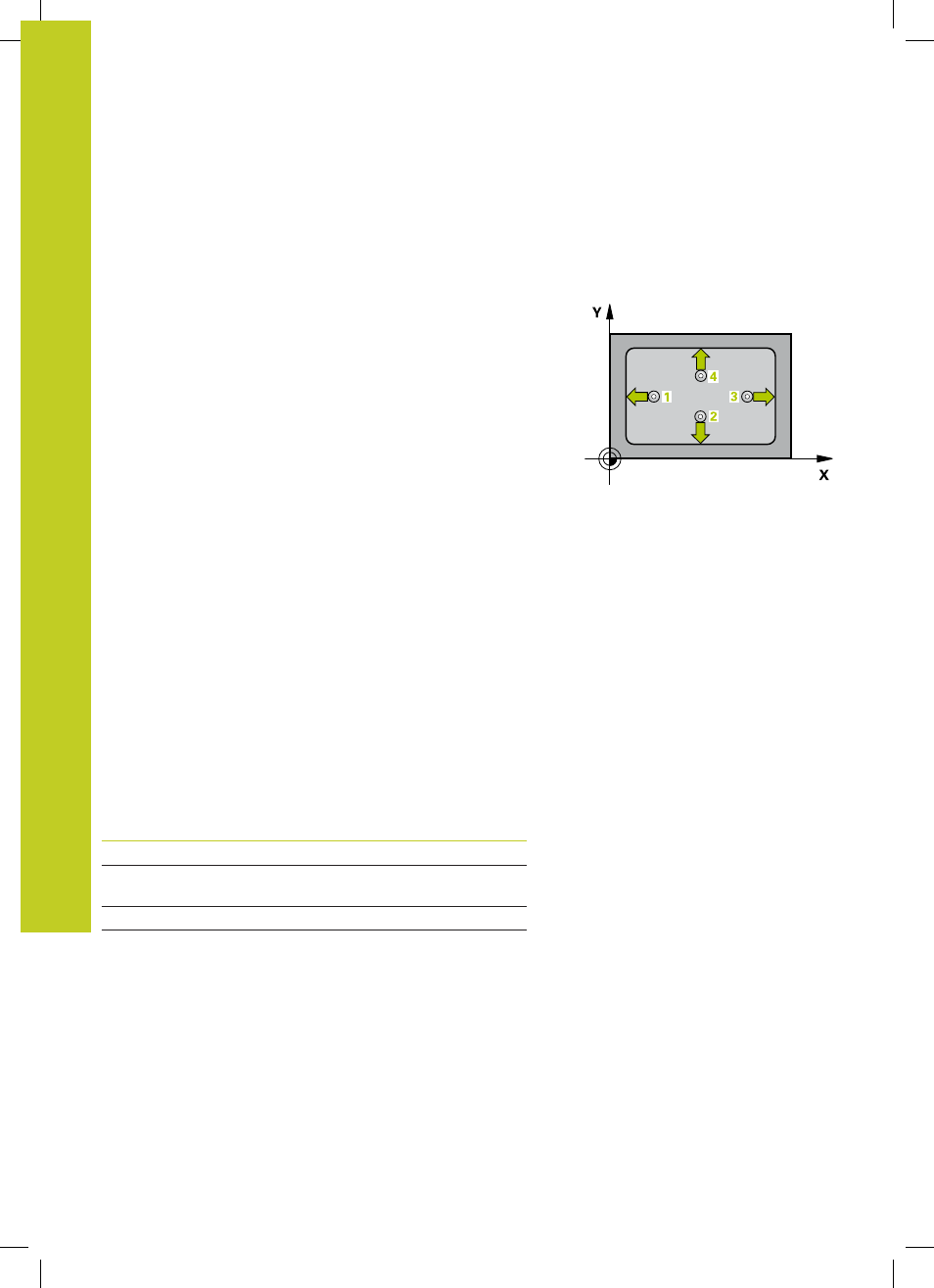

Le cycle palpeur 410 détermine le centre d'une poche rectangulaire
et l'initialise comme point d'origine. Si vous le souhaitez, la TNC
peut aussi mémoriser le centre dans un tableau de points zéro ou
de Preset.
1 La TNC positionne le palpeur au point de palpage
1 en avance
rapide (valeur de la colonne FMAX) et selon la logique de
positionnement (voir "Exécuter les cycles palpeurs", Page 394).
La TNC calcule les points de palpage à partir des données du
cycle et de la distance d'approche programmée dans la colonne
SET_UP du tableau palpeurs.
2 Le palpeur se déplace ensuite à la hauteur de mesure
programmée et exécute la première opération de palpage
suivant l'avance de palpage (colonne
F).
3 Puis, le palpeur se déplace soit paraxialement à la hauteur de
mesure, soit linéairement à la hauteur de sécurité, jusqu'au
point de palpage suivant 2 où il exécute la deuxième opération
de palpage.
4 La TNC positionne le palpeur au point de palpage 3 , puis au
point de palpage 4 et y exécute respectivement la troisième et
la quatrième opération de palpage.
5 Pour terminer, la TNC rétracte le palpeur à la hauteur de
sécurité et traite le point de référence calculé en fonction des
paramètres de cycle Q303 et Q305. (voir "")
6 Ensuite, si nécessaire, la TNC calcule aussi, dans une opération
de palpage séparée, le point de référence dans l'axe du palpeur
et enregistre les valeurs effectives dans les paramètres Q ci-
après énumérés.
Numéro de
paramètre Signification
Q151 Valeur effective centre, axe principal
Q152 Valeur effective centre, axe
secondaire
Q154 Valeur effective côté axe principal
Q155 Valeur effective côté axe secondaire
