Cycles : tournage
13.14 TOURNAGE TRANSVERSAL ETENDU PLONGÉE
(cycle 824, DIN/ISO : G824)
13
326
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
Angle de flanc Q495 : angle du flanc plongeant.
La référence angulaire est la parallèle à l'axe de
rotation.
Type de l'élément de départ Q501 : définir le
type de l'élément en début de contour (surface
périphérique)
0 : pas d'élément supplémentaire
1 : chanfrein
2 : rayon
Taille de l'élément de départ Q502 : dimension de
l'élément de départ (section de chanfrein)
Rayon au coin du contour Q500 : rayon dans
l'angle intérieur du contour. Si aucun rayon n'est
indiqué, le rayon du contour sera celui de la
plaquette.
Elément en fin de contour Q503 : définir le type de
l'élément en fin de contour (face transversale)
0 : pas d'élément supplémentaire
1 : chanfrein
2 : rayon
Taille de l'élément final Q504 : dimension de
l'élément final (section de chanfrein)
Profondeur de coupe max. Q463 : passe maximale
dans le sens axial. La plongée est uniformément
répartie pour éviter des passes en dessous de
l'épaisseur de copeaux minimum.
Avance d'ébauche Q478 : vitesse d'avance lors de
l'ébauche. Avec M136, la TNC interprète l'avance
en millimètre par tour, sans M136 en millimètre par
minute.
Surépaisseur diamètre Q483 (en incrémental) :
surépaisseur diamètre sur le contour défini
Surépaisseur Z Q484 (en incrémental) :
surépaisseur sur le contour défini, dans le sens axial
Avance de finition Q505 : vitesse d'avance lors de
la finition. Avec M136, la TNC interprète l'avance en
millimètres par tour, sans M136 en millimètres par
minute.
Lissage du contour Q506 :
0 : après chaque coupe le long du contour (à
l'intérieur de la zone de coupe)
1 : après la dernière coupe (contour complet) ;
dégager à 45 °
2 : pas de lissage de contour ; dégager à 45°

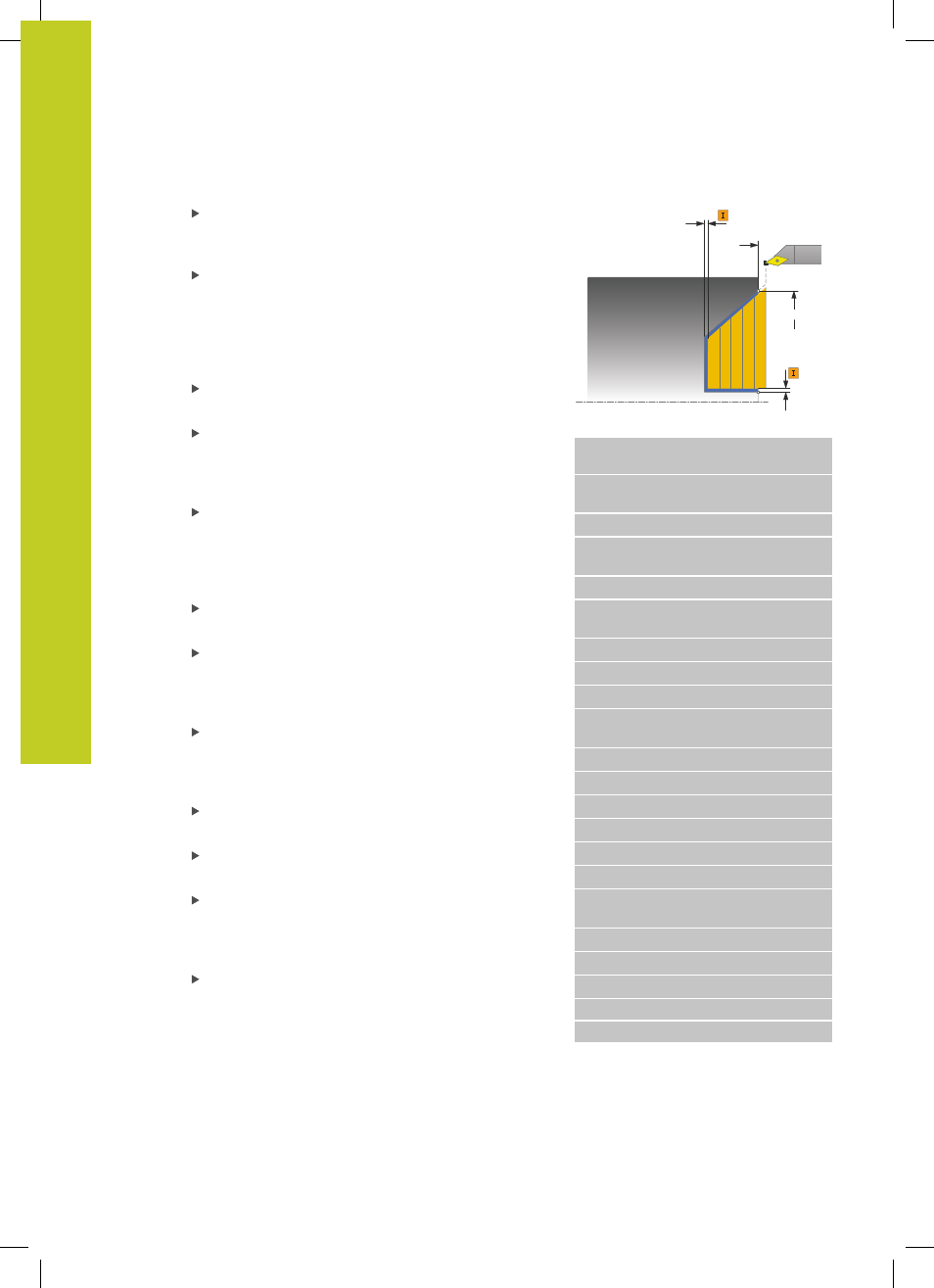

Ø Q491
Q492
Q484
Ø Q483
Séquences CN
11 CYCL DEF 824 TOURNAGE TRANSV.
ETEND. PLONGEE
Q215=+0 ;OPERATIONS
D'USINAGE
Q460=+2 ;DISTANCE D'APPROCHE
Q491=+75 ;DIAMETRE DEPART
CONTOUR
Q492=+0 ;DEPART CONTOUR Z
Q493+20 ;DIAMETRE FIN DE
CONTOUR
Q494=-10 ;FIN DE CONTOUR Z
Q495=+70 ;ANGLE FLANC
Q501=+1 ;TYPE ELEMENT DEPART
Q502=+0.5 ;TAILLE ELEMENT
DEPART
Q500=+1.5 ;RAYON COIN CONTOUR
Q496=+0 ;ANGLE FACE TRANSV.
Q503=+1 ;TYPE ELEMENT FINAL
Q504=+0.5 ;TAILLE ELEMENT FINAL
Q463=+3 ;PROF. COUPE MAX.
Q478=+0.3 ;AVANCE EBAUCHE
Q483=+0.4 ;SUREPAISSEUR
DIAMETRE
Q484=+0.2 ;SUREPAISSEUR Z
Q505=+0.2 ;AVANCE DE FINITION
Q506=+0 ;LISSAGE CONTOUR
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
