HEIDENHAIN TNC 640 (34059x-02) Cycle programming - Manuel (Page 288)

Cycles : tournage
13.2 CONFIGURATION TOURNAGE
(cycle 800, DIN/ISO : G800)
13
288
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
13.2 CONFIGURATION TOURNAGE
(cycle 800, DIN/ISO : G800)
Description
Le constructeur propose éventuellement des
fonctions personnalisées pour le réglage de l'outil.
Consultez le manuel de votre machine !
Avant une opération de tournage, vous devez :
positionner correctement l'outil
orienter le tranchant de l'outil
Pour amener l'outil à la bonne position, programmez une séquence
de déplacement au centre de la broche de tournage, p. ex.
L Y+0
R0 FMAX.
Pour orienter le tranchant de l'outil, utilisez le cycle 800
Configuration de tournage. Le cycle 800 aligne le système de
coordonnées pièce sur l'angle de précession Q497 et oriente le
tranchant de l'outil en conséquence. La TNC oriente le tranchant de
l'outil vers le centre de rotation pour des usinages extérieurs, dans
le sens opposé pour les usinages intérieurs.

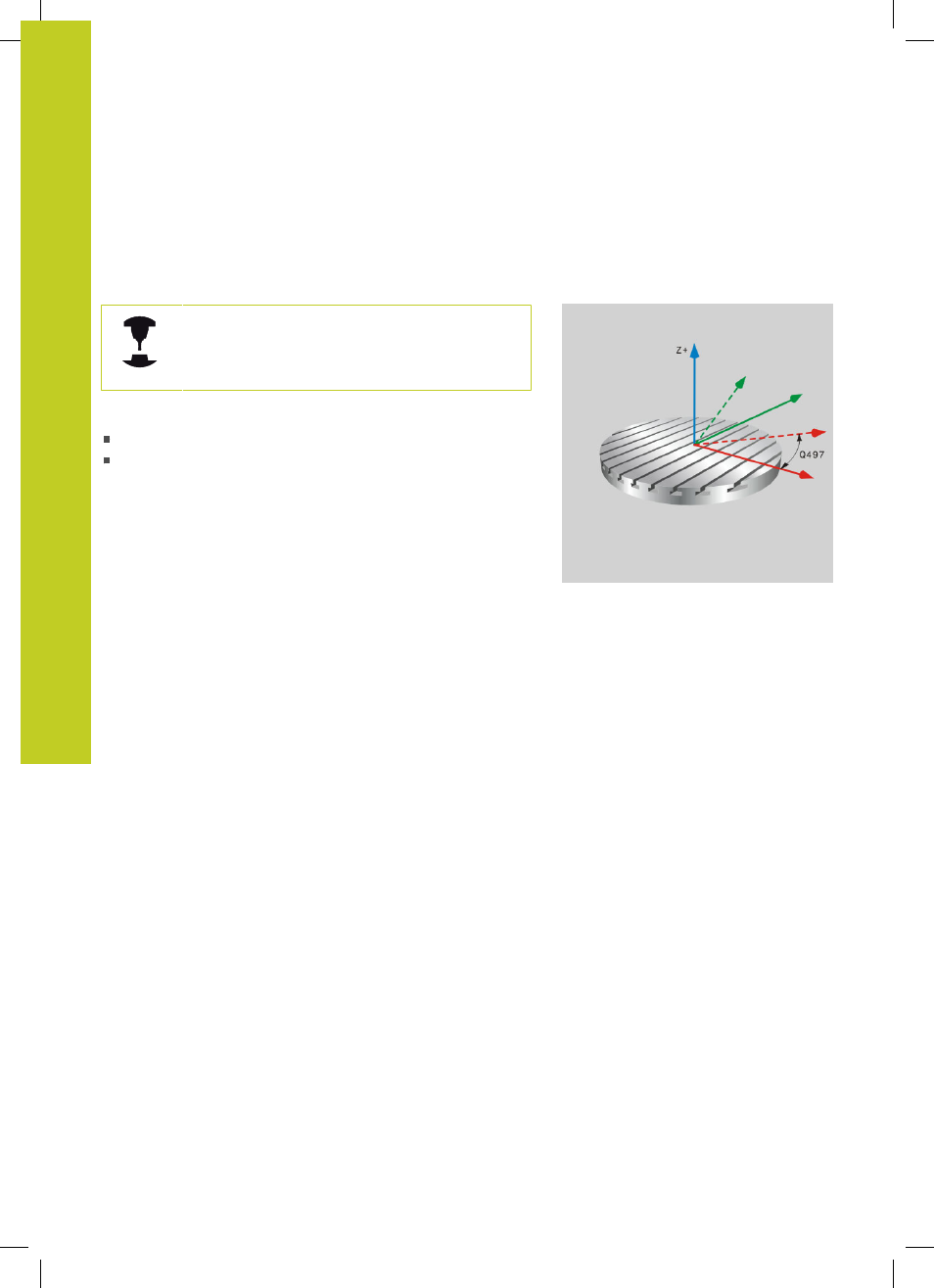

Avec l'angle de précession Q497, vous définissez à quelle position
de la circonférence de la pièce doit commencer l'usinage. Cela
est parfois nécessaire, lorsque pour des raisons de place, vous
devez amener l'outil à une position particulière pour exécuter un
usinage. Vous pouvez également tourner la position d'usinage
afin de mieux observer les processus d'usinage. Dans le cas d'un
tournage incliné, vous orientez le tranchant de l'outil avec l'angle
de précession ainsi que le système de coordonnées à une position
appropriée (voir manuel d'utilisation, chapitre tournage).
Les cycles de tournage de la TNC sont utilisables pour des
usinages intérieurs et extérieurs. Le cycle 800 permet d'inverser
le système de coordonnées de l'outil (
INVERSER OUTIL Q498).
Vous pouvez ainsi utiliser les outils aussi bien pour les usinages
intérieurs qu'extérieurs. La TNC tourne alors la broche de 180° et
inverse l'orientation de l'outil
TO.
