446 Cycles palpeurs: Mesure automatique de la cinématique
18
.1
M
e
s
u
re
d
e
c
in
é
m
a
ti
q
u
e
ave
c
l
e
s
palpeurs TS (option KinematicsOpt)
18.1 Mesure de cinématique avec les
palpeurs TS (option
KinematicsOpt)
Principes
Les exigences en matière de précision ne cessent de croître, en
particulier pour l'usinage 5 axes. Les pièces complexes doivent
pouvoir être produites dans une précision capable d'être reproduite, y
compris sur de longues périodes.
Pour l'usinage sur plusieurs axes, la source des imprécisions provient
- entre autres - des écarts entre le modèle cinématique enregistré sur

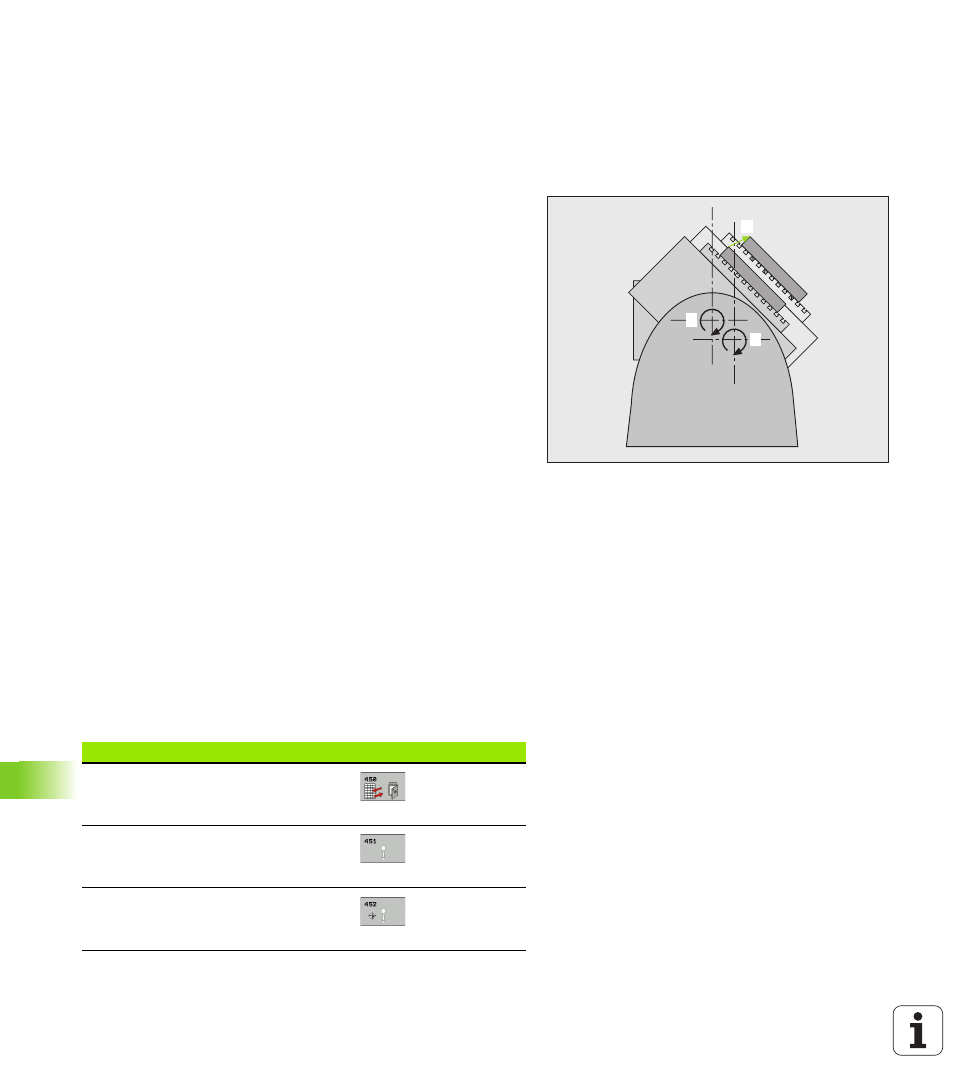

la commande numérique (cf. figure de droite
1 ) et les conditions
cinématiques réellement présentes sur la machine (cf. figure de droite
2 ). Lors du positionnement des axes rotatifs, ces écarts induisent un
défaut sur la pièce (cf. figure de droite 3 ). Il est donc nécessaire de se
procurer la possibilité d'harmoniser au mieux le modèle et la réalité.
La nouvelle fonction KinematicsOpt de la TNC est un élément
important destiné à faire face réellement à ces exigences complexes:
Un cycle pour palpeur 3D étalonne de manière entièrement
automatique les axes rotatifs présents sur la machine; peu importe
que les axes rotatifs soient sous la forme d’un axe de plateau ou de
tête. Une bille étalon est fixée à un endroit quelconque de la table de
la machine et mesurée à la finesse que vous avez définie. Lors de la
définition du cycle, il vous suffit d'introduire séparément pour chaque
axe rotatif la plage que vous voulez mesurer.
A partir des valeurs mesurées, la TNC détermine la précision statique
d'inclinaison. Le logiciel minimise les erreurs de positionnement
résultant des déplacements d'inclinaison et, à la fin de la mesure,
enregistre automatiquement la géométrie de la machine dans les
constantes-machine correspondantes du tableau de cinématique.
Tableau récapitulatif
La TNC propose des cycles vous permettant de sauvegarder,
restaurer, contrôler et optimiser automatiquement la cinématique de
votre machine:
1
2
3
Cycle Softkey Page
450 SAUVEGARDER CINEMATIQUE:
Sauvegarde et restauration automatique
de cinématiques Page 448
451 MESURE CINEMATIQUE: Contrôle
et optimisation automatique de la
cinématique de la machine Page 450
452 COMPENSATION PRESET:
Contrôle et optimisation automatique de
la cinématique de la machine Page 464
