iTNC 530 HEIDENHAIN 301
13.2 A
v
ant que v
o
us ne tr
a
v
ailliez a
v
e
c les cy
cles palpeurs!
13.2 Avant que vous ne travailliez
avec les cycles palpeurs!

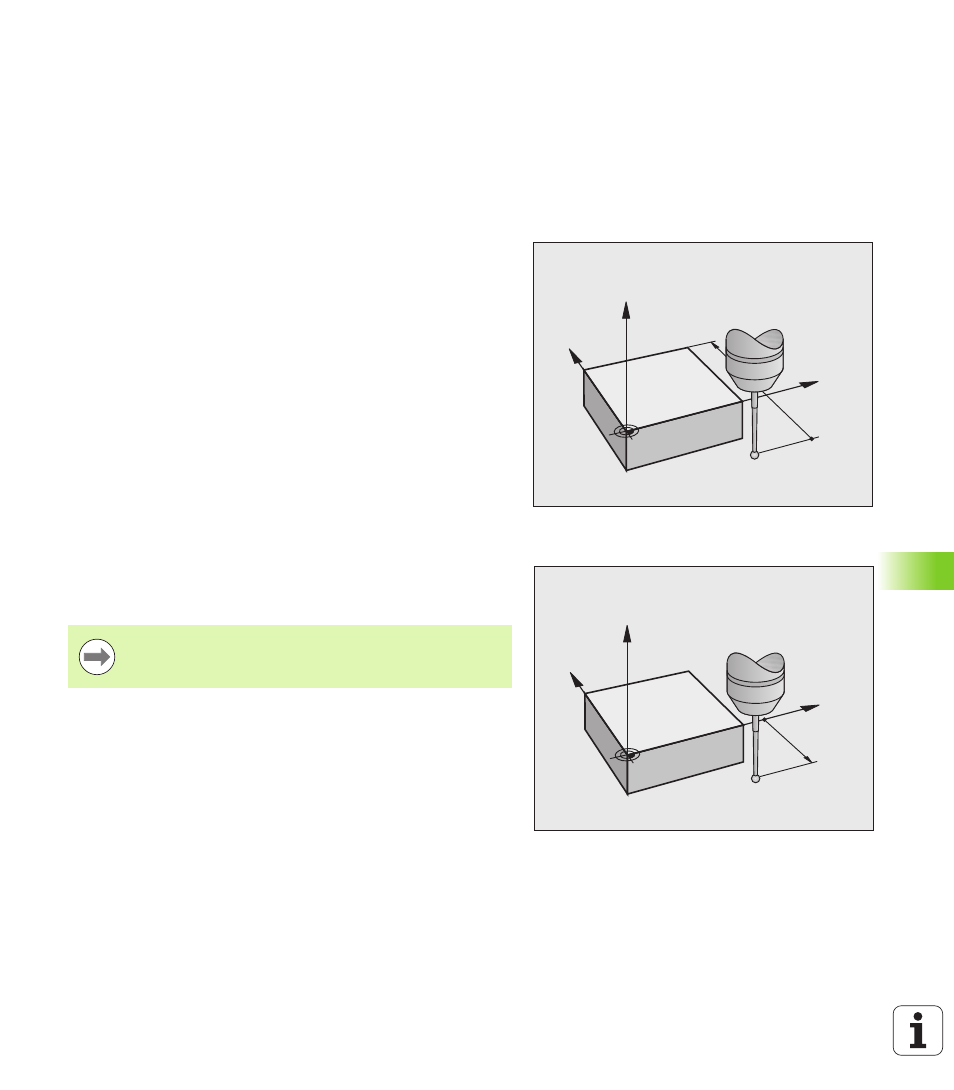

Pour couvrir le plus grand nombre possible de types d'opérations de
mesure, vous pouvez configurer par paramètres-machine le
comportement de base de tous les cycles palpeurs:
Course max. jusqu’au point de palpage: PM6130
Si la tige de palpage n'est pas déviée dans la course définie sous
PM6130, la TNC délivre un message d'erreur.
Distance d'approche jusqu'au point de palpage:
PM6140
Dans PM6140, vous définissez la distance de pré-positionnement du
palpeur par rapport au point de palpage défini – ou calculé par le cycle.
Plus la valeur que vous introduisez est petite et plus vous devez définir
avec précision les positions de palpage. Dans de nombreux cycles de
palpage, vous pouvez définir une autre distance d'approche qui agit en
plus du paramètre-machine 6140.
Orienter le palpeur infrarouge dans le sens de
palpage programmé: MP6165
Dans le but d'optimiser la précision de la mesure, configurez PM 6165
= 1: Avant chaque opération de palpage, vous pouvez ainsi orienter un
palpeur infrarouge dans le sens programmé pour le palpage. De cette
manière, la tige de palpage est toujours déviée dans la même
direction.
Y
X
Z
MP6130
Y
X
Z
MP6140
Si vous modifiez MP6165, vous devez alors réétalonner le
palpeur car le comportement de déviation de la tige de
palpage change.
