14.7 Compenser le désaxag
e d'une
pièce a
v
ec l'ax
e C (cy
c
le 405,
DIN/ISO:
G405)
Paramètres du cycle
U Centre 1er axe Q321 (en absolu): Centre du trou dans
l'axe principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U Centre 2ème axe Q322 (en absolu): Centre du trou
dans l'axe auxiliaire du plan d'usinage. Si vous
programmez Q322 = 0, la TNC aligne le centre du trou
sur l'axe Y positif; si vous programmez Q322 différent
de 0, la TNC aligne le centre du trou sur la position
nominale (angle résultant du centre du trou). Plage
d'introduction -99999,9999 à 99999,9999
U Diamètre nominal Q262: Diamètre approximatif de la
poche circulaire (trou). Introduire de préférence une
valeur trop petite. Plage d'introduction 0 à
99999,9999
U Angle initial Q325 (en absolu): Angle compris entre
l'axe principal du plan d'usinage et le premier point de
palpage. Plage d'introduction -360,000 à 360,000
U Incrément angulaire Q247 (en incrémental): Angle
compris entre deux points de mesure; le signe de
l'incrément angulaire détermine le sens de rotation (-
= sens horaire) pour le déplacement du palpeur vers
le point de mesure suivant. Si vous désirez étalonner
des arcs de cercle, programmez un incrément
angulaire inférieur à 90°. Plage d'introduction -
120,000 à 120,000

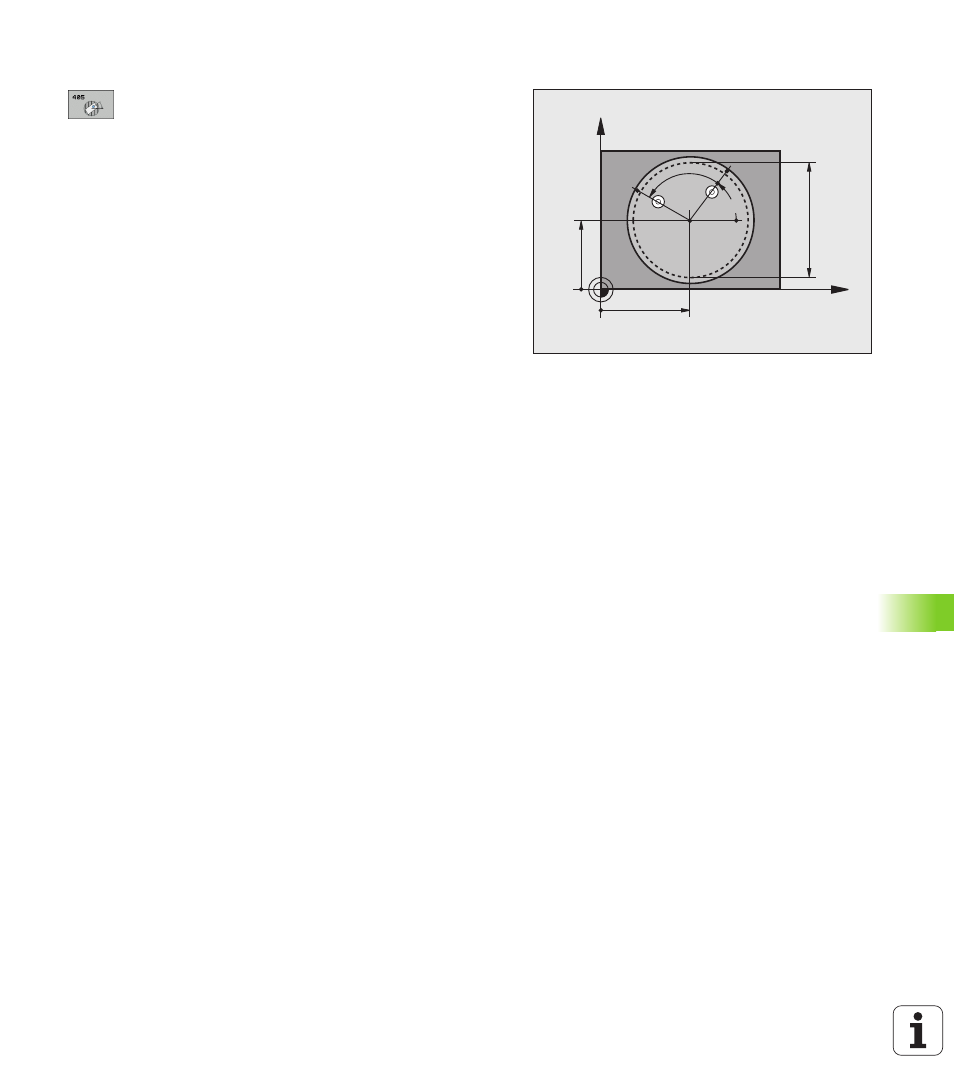

X
Y
Q322
Q321
Q262
Q325
Q247
