9.1 Cy
cles SL a
v
ec f
o
rm
ule complex
e
de cont
our
Introduire une formule complexe de contour
A l'aide des softkeys, vous pouvez réunir entre eux différents contours
dans une formule mathématique:
U Afficher la barre de softkeys avec les fonctions
spéciales
U Sélectionner le menu des fonctions d'usinage de
contours et de points
U Appuyer sur la softkey FORMULE CONTOUR: La TNC
affiche les softkeys suivantes:

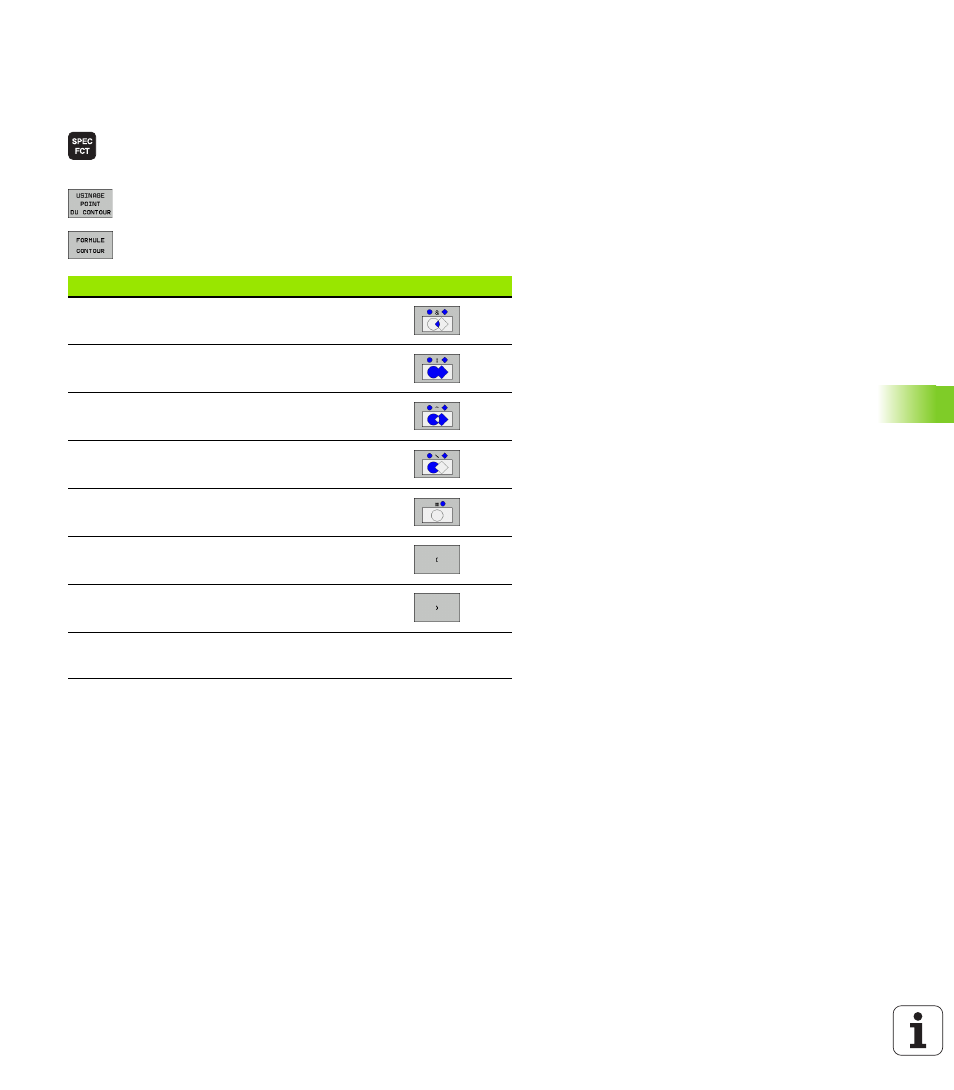

Fonction de liaison Softkey
Intersection avec
ex. QC10 = QC1 & QC5
Réuni avec
ex. QC25 = QC7 | QC18
Réuni avec, mais sans intersection
ex. QC12 = QC5 ^ QC25
Intersection avec complément de
ex. QC25 = QC1 | QC2
Complément de la zone de contour
Ex. Q12 = #Q11
Parenthèse ouverte
ex. QC12 = QC1 * (QC2 + QC3)
Parenthèse fermée
ex. QC12 = QC1 * (QC2 + QC3)
Définir un contour donné
ex. QC12 = QC1
