iTNC 530 HEIDENHAIN 307
14.1 Pr
incipes de base
Particularités communes aux cycles palpeurs
destinés à l'enregistrement du désaxage de la
pièce

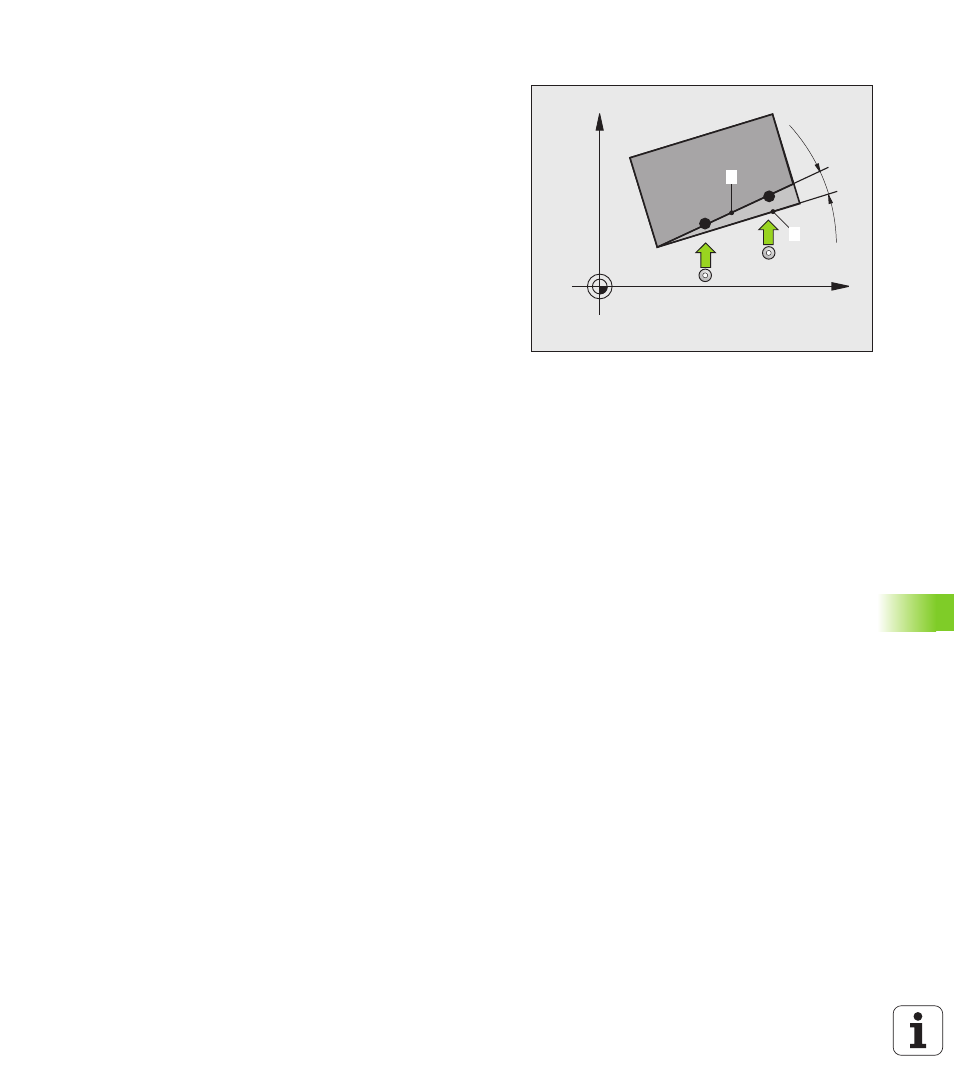

Pour les cycles 400, 401 et 402, vous pouvez définir avec le
paramètre Q307 Configuration rotation de base si le résultat de
la mesure doit être corrigé en fonction de la valeur d'un angle
α
connu (cf. fig. de droite). Ceci vous permet de mesurer la rotation de
base sur n'importe quelle droite
1 de la pièce et d'établir la relation
par rapport au sens 0° 2 .
X
Y
Þ 1
2
