Cycles palpeurs: Initialisation automatique des points de référence
15.7 POINT DE REFERENCE EXTERIEUR CER
C
LE (cy
c
le 413, DIN/ISO: G413)
15.7 POINT DE REFERENCE
EXTERIEUR CERCLE (cycle 413,
DIN/ISO: G413)
Déroulement du cycle

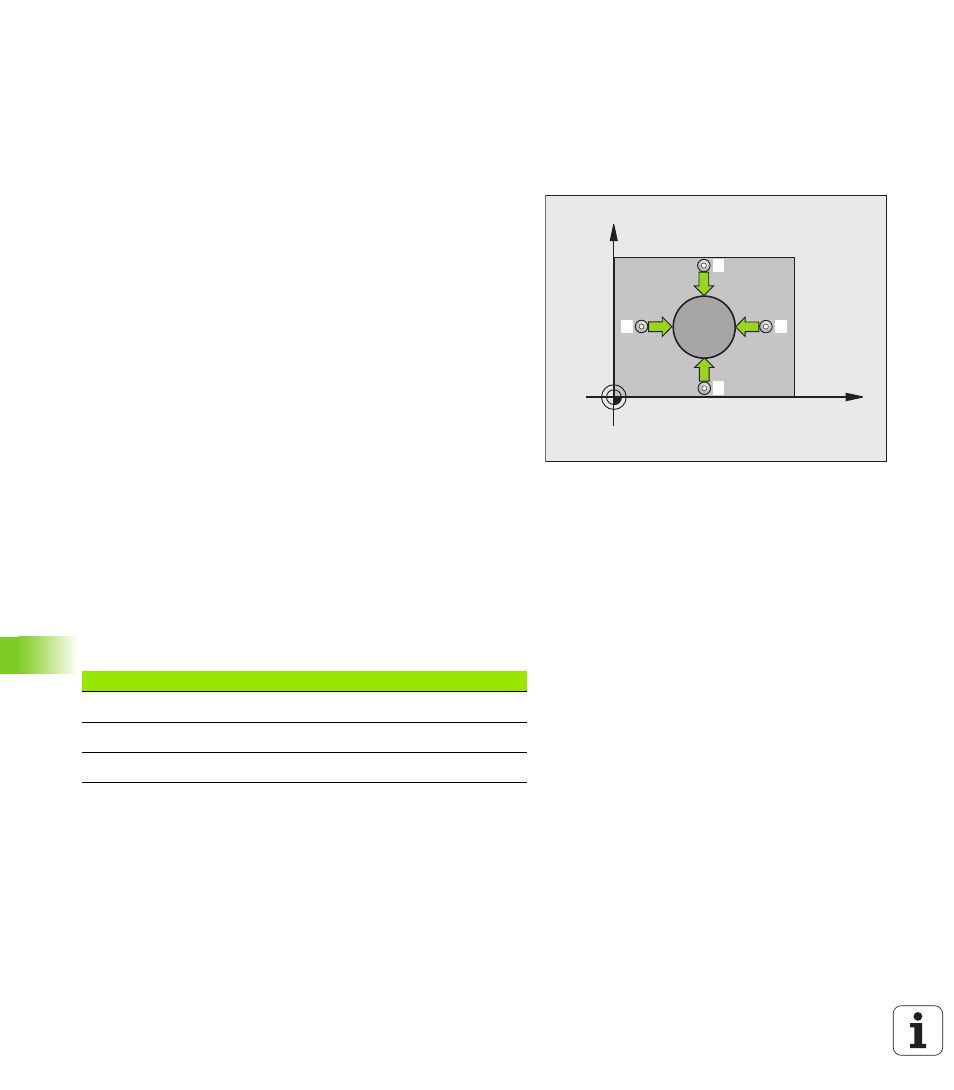

Le cycle palpeur 413 calcule le centre d'un tenon circulaire et initialise
ce centre comme point de référence. Si vous le désirez, la TNC peut
aussi inscrire le centre dans un tableau de points zéro ou de Preset.
1
La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Exécuter
les cycles palpeurs” à la page 304) au point de palpage
1
. La TNC
calcule les points de palpage à partir des données contenues dans
le cycle et de la distance d'approche programmée dans PM6140
2
Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (PM6120 ou PM6360). La TNC détermine
automatiquement le sens du palpage en fonction de l'angle initial
programmé
3
Le palpeur se déplace ensuite en suivant une trajectoire circulaire,
soit à la hauteur de mesure, soit à la hauteur de sécurité, jusqu'au
point de palpage suivant
2
et exécute à cet endroit la deuxième
opération de palpage
4
La TNC positionne le palpeur au point de palpage
3
puis au point
de palpage
4
, et y exécute la troisième ou la quatrième opération
de palpage
5
Pour terminer, la TNC rétracte le palpeur à la hauteur de sécurité
et traite le point de référence calculé en fonction des paramètres
de cycle Q303 et Q305 (cf. „Enregistrer le point de référence
calculé” à la page 330) et enregistre les valeurs effectives dans les
paramètres Q indiqués ci-après
6
Ensuite, si on le désire, la TNC calcule aussi, dans une opération
de palpage séparée, le point de référence dans l'axe du palpeur
X
Y
1
2
4
3
Numéro paramètre
Signification
Q151
Valeur effective centre axe principal
Q152
Valeur effective centre axe auxiliaire
Q153
Valeur effective diamètre
