11.7 FACTEUR ECHELLE (cycle 11,
DIN/ISO: G72)
Effet

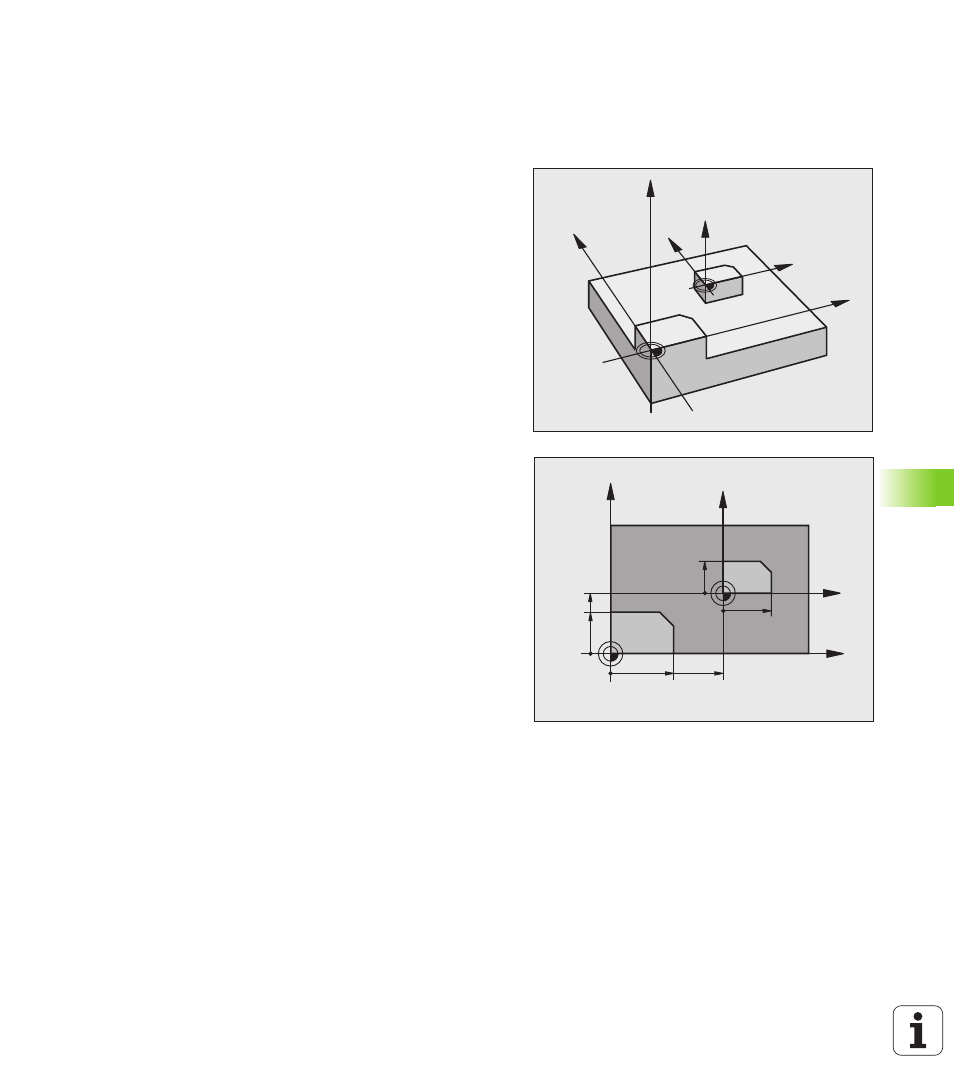

A l'intérieur d'un programme, la TNC peut agrandir ou réduire certains
contours. Ainsi, par exemple, vous pouvez usiner en tenant compte de
facteurs de retrait ou d'agrandissement.
Le FACTEUR ECHELLE est actif dès qu'il a été défini dans le
programme. Il agit aussi en mode Positionnement avec introduction
manuelle! Le facteur échelle actif apparaît dans l'affichage d'état
supplémentaire.
Le facteur échelle agit
„ dans le plan d’usinage, ou simultanément sur les trois axes de
coordonnées (dépend du paramètre-machine 7410)
„ sur l’unité de mesure dans les cycles
„ sur les axes paraxiaux U,V,W
Condition requise
Avant de procéder à l'agrandissement ou à la réduction, il convient de
décaler le point zéro sur une arête ou un angle du contour.
Agrandissement: SCL supérieur à 1 - 99,999 999
Réduction SCL inférieur à 1 - 0,000 001
Annulation
Reprogrammer le cycle FACTEUR ECHELLE avec le facteur 1.
