196 Cycles d'usinage: Contour de poche
7.
8 FINITION LA
TERALE (c
y
c
le 24, DIN/ISO: G124)

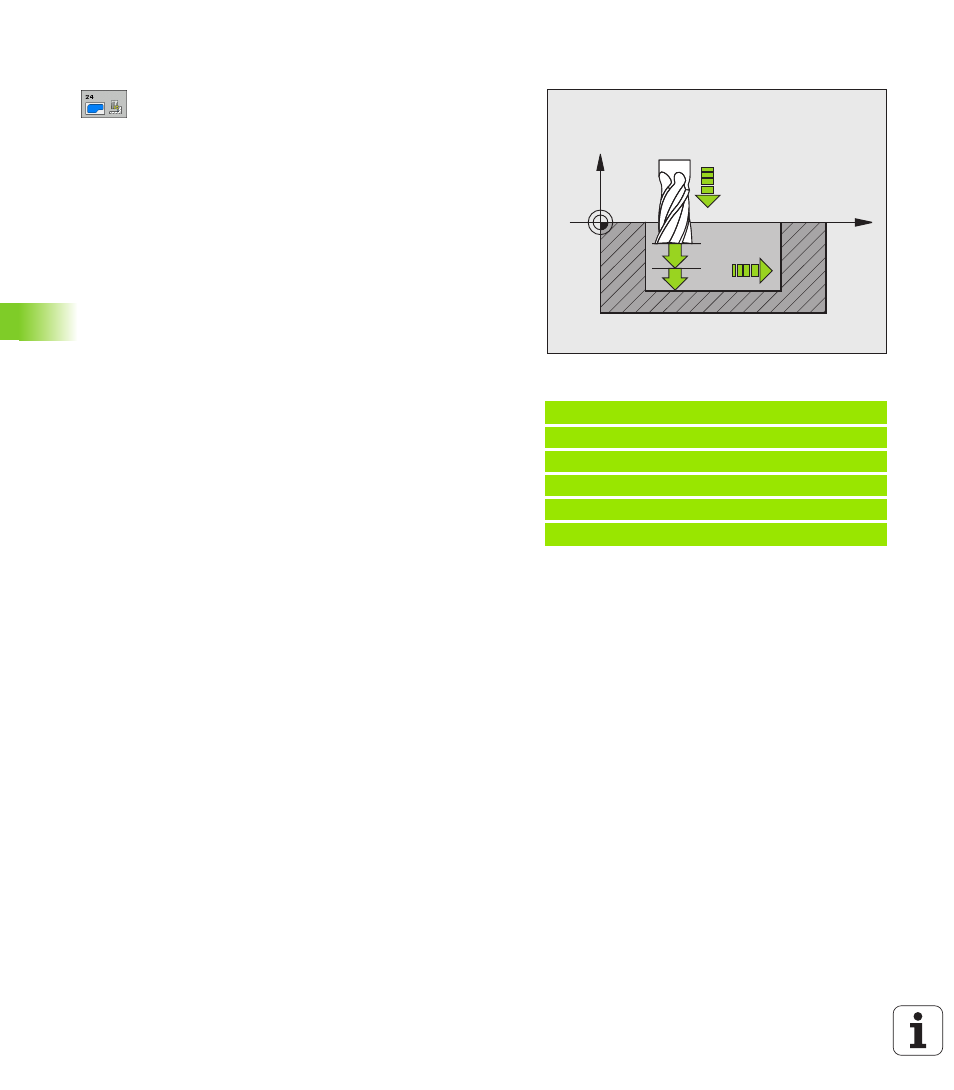

Paramètres du cycle
U Sens de rotation? Sens horaire = –1 Q9:
Sens de l'usinage:
+1:Rotation sens anti-horaire
–1:Rotation sens horaire
En alternative PREDEF
U Profondeur de passe Q10 (en incrémental): Distance
parcourue par l'outil en une passe. Plage
d'introduction -99999,9999 à 99999,9999
U Avance plongée en profondeur Q11: Avance de
plongée. Plage d'introduction 0 à 99999,9999, en
alternative FAUTO, FU, FZ
U Avance évidement Q12: Avance de fraisage. Plage
d'introduction 0 à 99999,9999, en alternative FAUTO,
FU
, FZ
U Surépaisseur finition latérale Q14 (en
incrémental): Surépaisseur pour finition
répétée; le dernier résidu de finition est évidé si
vous avez programmé Q14 = 0. Plage
d’introduction: -99999,9999 à 99999,9999
Exemple: Séquences CN
61 CYCL DEF 24 FINITION LATÉRALE
Q9=+1 ;SENS DE ROTATION
Q10=+5 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=350 ;AVANCE ÉVIDEMENT
Q14=+0 ;SURÉPAIS. LATÉRALE
X
Z
Q11
Q12
Q10
