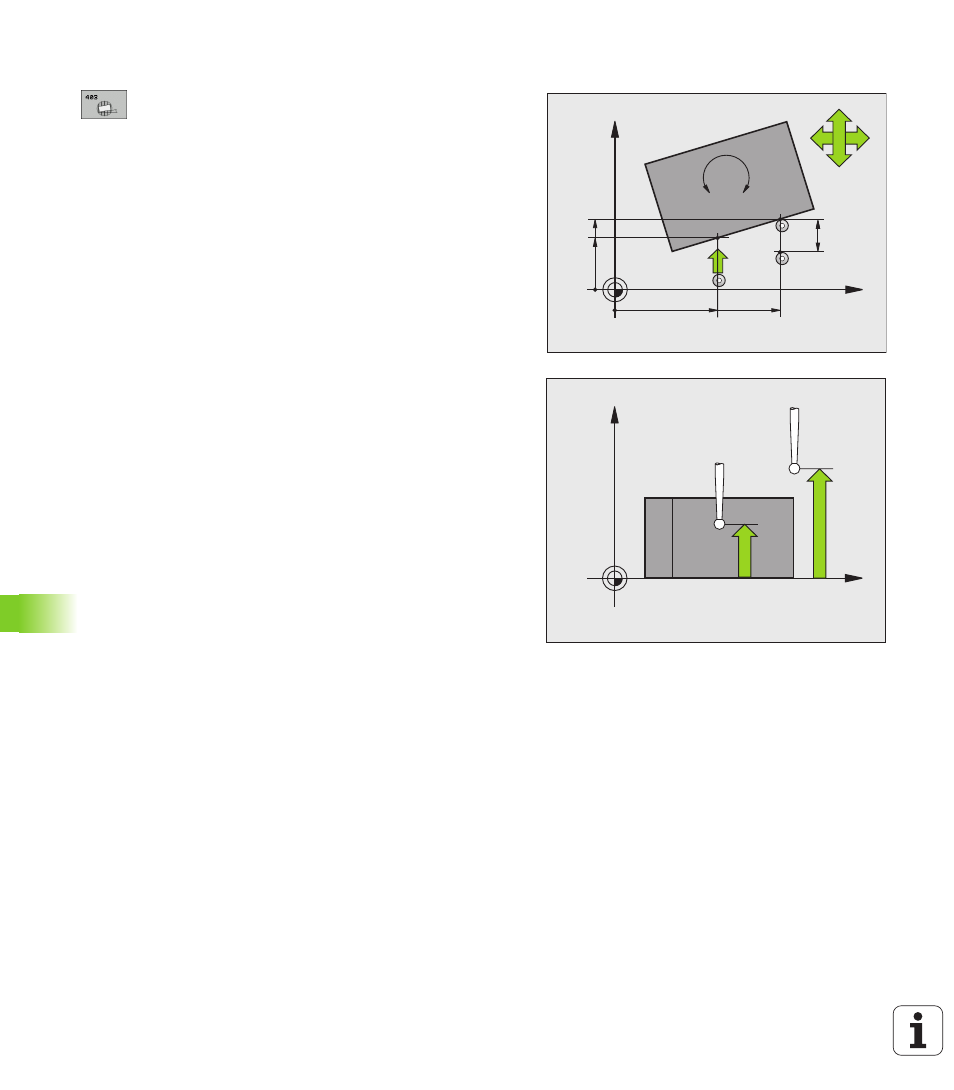

318 Cycles palpeurs: Calcul automatique du désaxage de la pièce
14.5 R
O
T
A
TION DE BA
SE compensée a
v
ec ax
e r
o
tatif (cy
c
le 403,
DIN/ISO:
G403)
Paramètres du cycle
U 1er point mesure sur 1er axe Q263 (en
absolu): Coordonnée du 1er point de palpage
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U 1er point mesure sur 2ème axe Q264 (en
absolu): Coordonnée du 1er point de palpage
dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U 2ème point mesure sur 1er axe Q265 (en
absolu): Coordonnée du 2ème point de palpage
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U 2ème point mesure sur 2ème axe Q266 (en
absolu): Coordonnée du 2ème point de palpage
dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Axe de mesure Q272: Axe sur lequel doit être
effectuée la mesure:
1: Axe principal = axe de mesure
2: Axe auxiliaire = axe de mesure
3: Axe palpeur = axe de mesure
U Sens déplacement 1 Q267: Sens de déplacement du
palpeur en direction de la pièce:
-1: Sens de déplacement négatif
+1: Sens de déplacement positif
U Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure. Plage d'introduction -99999,9999 à
99999,9999
U Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140. Plage
d’introduction: 0 à 99999,9999, en alternative PREDEF
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
– +
Q267
MP6140
+
Q320
A
B
C
X
Z
Q261
Q260
