Remplacement de l’ampoule de phare (CHIEFTAIN)
1. Retirez les deux boulons qui fixent l’enjoliveur de garnissage avant au
carénage. Tirez cette pièce avant pour accéder au phare.
2. Enlevez les quatre vis qui fixent l’anneau de retenue du phare. Enlevez
l’anneau de retenue.
Outil : Tournevis à pointe cruciforme ou outil universel
3. Retirez le phare de son support.
4. Retirez le soufflet d’étanchéité. Appuyez sur l’extrémité en boucle de
l’attache d’ampoule à fil et balancez l’extrémité vers le centre de
l’ampoule pour la détacher du loquet de fixation.
5. Alors que le connecteur de fil est branché, enlevez l’ampoule en la tirant.
Débranchez le faisceau de fils.
6. Installez une nouvelle ampoule et fixez le dispositif de retenue.
Conseil :Ne touchez pas à une ampoule à halogène avec vos doigts. L’huile de la peau laisse un résidu qui peut causer un point chaud et
réduire la durée utile de l’ampoule. Si vous touchez à l’ampoule, nettoyez-la à fond avec de l’alcool dénaturé.
7. Réinstallez le protecteur. Assurez-vous qu’il scelle correctement le contour de l’ampoule et les lentilles pour éviter la
condensation.
8. Réinstallez le phare sur le support en s’assurant de l’indexer correctement.
9. Réinstallez l’anneau de retenue à l’aide des quatre vis.
Couple : 1,4 N·m (12 lb·po)
10. Réinstallez l’enjoliveur de garnissage avant et les boulons.
Couple : 4 N·m (36 lb·po)

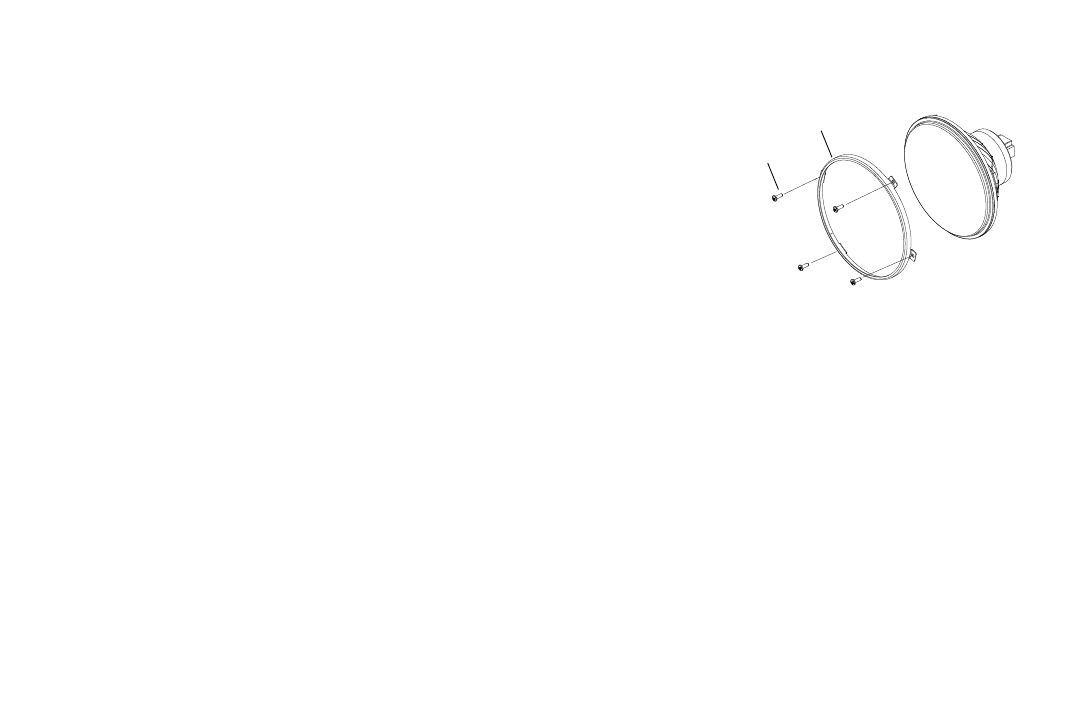

Étape 2
Anneau de retenue
