20
VERSA Plus
SATEL

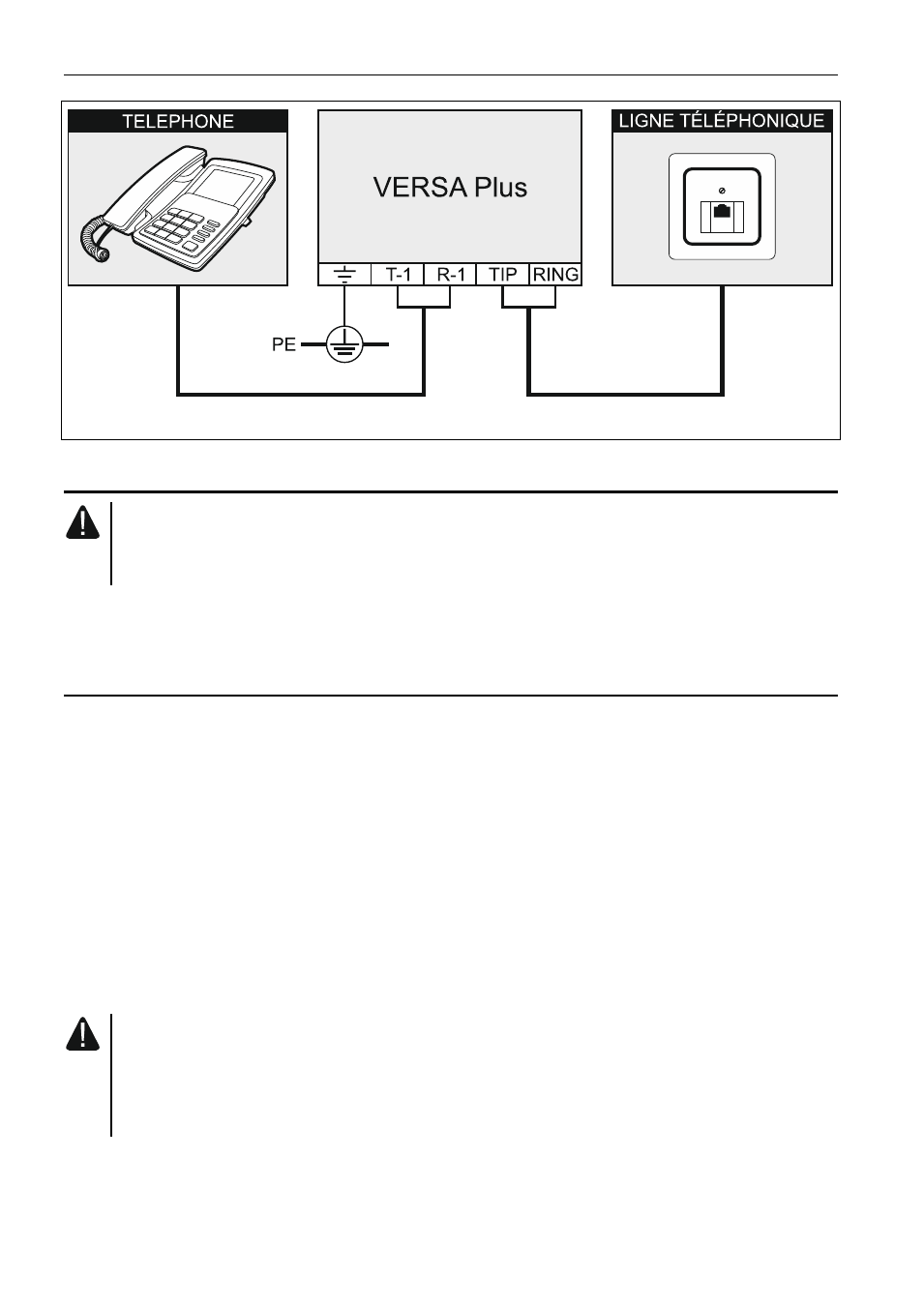

Fig. 20. Mode de raccordement de la ligne téléphonique analogique à la centrale.
5.10 Raccordement du réseau Ethernet
Le dispositif n’est destiné qu’au fonctionnement dans les réseaux informatiques
locaux (LAN). Il ne peut pas être connecté au réseau public (MAN, WAN). Pour
la connexion avec le réseau public, utiliser un router ou un modem xDSL.
Pour connecter la centrale au réseau Ethernet, utiliser le conforme au standard 100Base-TX
(identique que celui utilisé pour connecter l’ordinateur au réseau). Le câble doit se terminer
par la prise RJ-45.
5.11 Raccordement du terminal INT-AVT
Un terminal INT-AVT (fabriqué depuis le 1
er
décembre 2014), muni d'un microphone
et d’un haut-parleur, peut être relié à la centrale d’alarme. Grâce au terminal, les utilisateurs
du système peuvent utiliser, après l'établissement de la connexion téléphonique avec
la centrale d’alarme, la fonction écouter et parler avec des personnes se trouvant dans
l’espace protégé.
5.11.1 Installation du terminal INT-AVT
Lors du choix du lieu d'installation, ne pas oublier que les rideaux, la tapisserie, les tuiles
acoustiques, etc. absorbent le son et, en conséquence, ils peuvent rendre difficile ou même
empêcher la fonction de l’écoute. Il n’est pas recommandé d'installer le terminal à proximité
de l'équipement qui génère du bruit en cours de fonctionnement (par exemple, ventilateurs,
climatiseurs, réfrigérateurs).
1. Retirer la vis, soulever le couvercle du boitier et l’enlever (voir : fig. 21). Le couvercle
et l’embase seront reliés par les fils du microphone.
En ouvrant le boitier du terminal INT-AVT, prêter une attention à ne pas détacher
le haut-parleur du couvercle.
Tous changements de la construction du terminal peuvent entrainer son
dysfonctionnement.
2. Déconnecter la fiche reliant les fils du haut-parleur avec la carte principale.
3. Poser l’embase du boitier sur le mur et marquer l’emplacement des trous de montage.
4. Percer les trous pour les chevilles dans le mur.
5. Faire passer les fils par le trou de l’embase.
