SATEL VERSA Plus 17
Vibration – type de ligne dédiée au raccordement des détecteurs de vibration. Le détecteur
avec une sortie d’alarme NC peut être aussi connecté à cette zone. (p. ex. il est
possible de raccorder en série un détecteur de vibration et un détecteur magnétique).

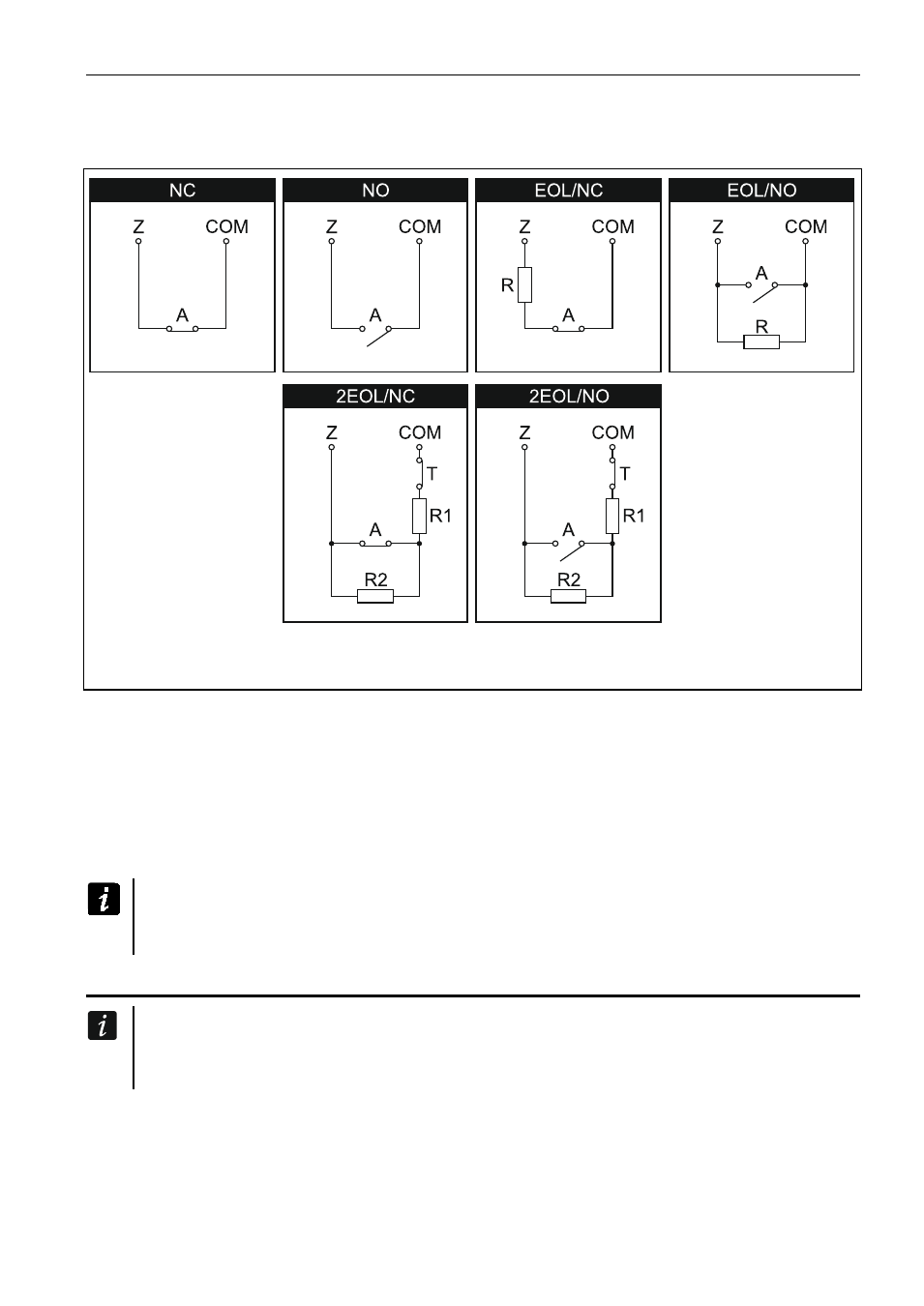

Fig. 17. Mode de raccordement des détecteurs aux zones. Les sorties sont marquées par
les lettres : A - alarme, T – sabotage. R=R1+R2.
5.6.1 Résistances fin de ligne
Pour les zones sur la carte principale de la centrale, utiliser la résistance de fin de ligne
2,2 k
Ω dans la configuration EOL pour fermer le circuit, et dans la configuration 2EOL –
résistances 1,1 k
Ω.
Pour les modules d’extension identifiés par la centrale comme CA-64 Ei et CA-64 EPSi,
la valeur des résistances EOL est programmable de 500
Ω à 15 kΩ (la somme de valeurs
programmées ne peut pas dépasser 15 k
Ω – voir notice P
ROGRAMMATION ).
Lorsque la valeur des résistances n’est pas programmable, dans la configuration EOL,
pour fermer le circuit, utiliser la résistance 2,2 k
Ω
, et dans la configuration 2EOL –
résistances 1,1 k
Ω
.
5.7 Raccordement des sirènes
Il est recommandé de mettre en marche la centrale sans sirènes connectées. Cela
préviendra du déclenchement fortuit de la signalisation après la mise en marche
de la centrale.
En fonction du type de la sirène :
• sirènes sans propre alimentation (p. ex. SP-500, SP-4001, SP-4003, SPL-2010, SPW-100,
SPW-210, SPW-220) – pour activer la signalisation, utiliser des sorties à haut courant,
• sirènes avec sa propre alimentation (p. ex. SP-4002, SP-4004, SP-4006, SP-6500,
SPLZ-1011, SD-3001, SD-6000) – pour activer la signalisation, utiliser des sorties à bas
courant, et pour l’alimentation – sorties à haut courant.
