16 VERSA Plus SATEL

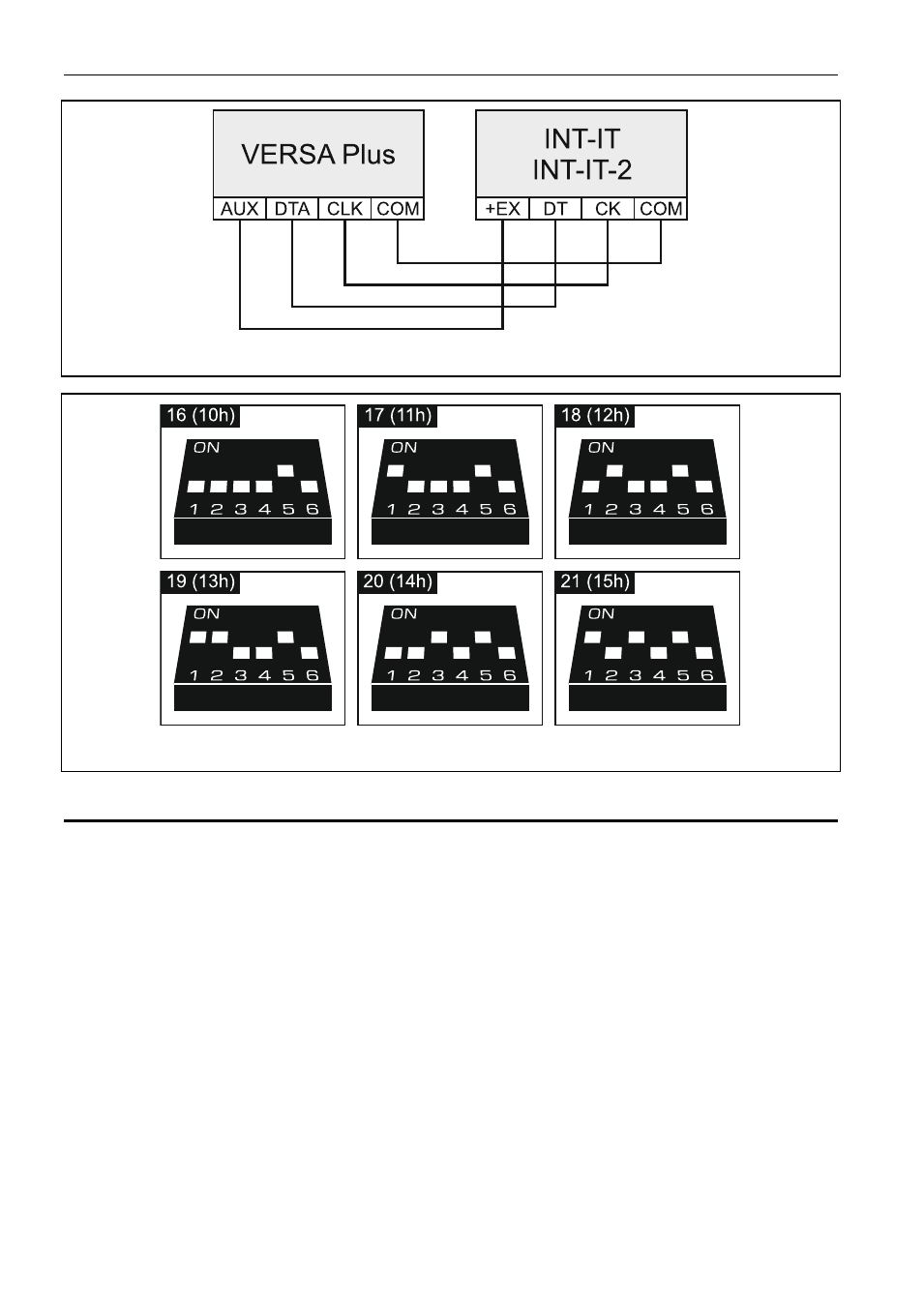

Fig. 15. Mode de raccordement du module d’extension INT-IT / INT-IT-2 à la centrale.
Fig. 16. Mode de réglage de l’adresse à l’exemple du module d’extension INT-IT / INT-IT-2.
5.6 Raccordement des détecteurs
Le mode de raccordement du détecteur à la zone doit correspondre à la configuration
sélectionnée de la zone. Les zones sur la carte principale sont gérées des configurations
suivantes :
NC – type de ligne dédié au raccordement des dispositifs avec une sortie d’alarme NC
(normalement fermée). L’ouverture du circuit fait déclencher une alarme.
NO – type de ligne dédiée au raccordement des dispositifs avec une sortie d’alarme NO
(normalement ouverte). La fermeture du circuit fait déclencher une alarme.
EOL – ce type de ligne est utilisée pour raccorder des dispositifs avec une sortie d’alarme
NC ou NO. La fermeture et l’ouverture du circuit font déclencher une alarme.
2EOL/NC – type de ligne recommandée pour raccorder des dispositifs avec une sortie
d’alarme NC et une sortie de sabotage. La zone reconnait 3 états : normal, alarme
et sabotage.
2EOL/NO – type de ligne comme 2EOL/NC mais pour les détecteurs avec une sortie
d’alarme NO.
Volet roulant – type de ligne dédiée au raccordement des détecteurs pour volet roulant.
