18 VERSA Plus SATEL

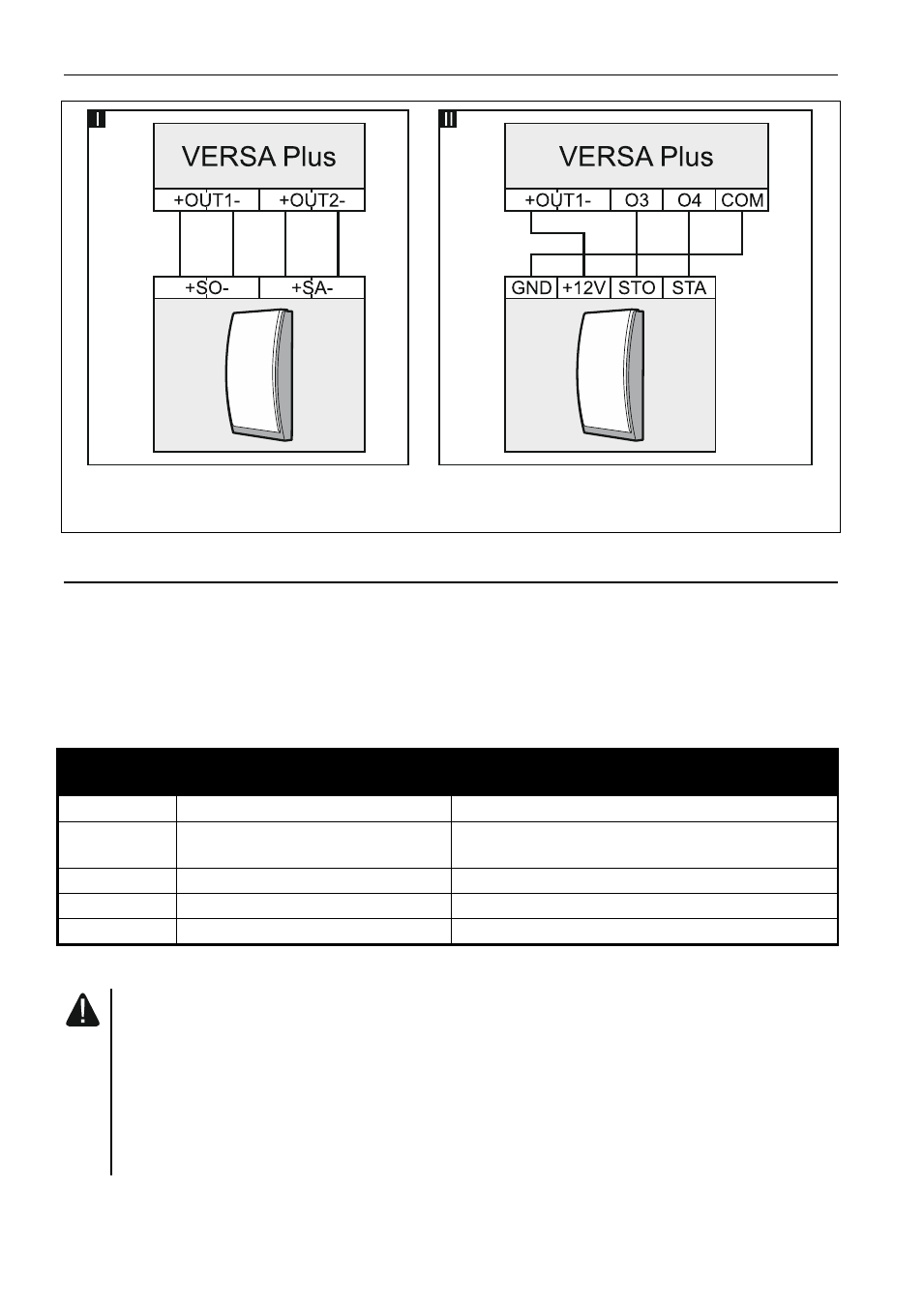

Fig. 18. Mode de raccordement de la sirène aux sorties de la centrale. I – sirène sans sa
propre alimentation. II – sirène avec sa propre alimentation.
5.8 Raccordement de l'émetteur de la télésurveillance radio
Les sorties O3 et O4 de la centrale peuvent être utilisées pour commander l'émetteur
de télésurveillance radio NR2-DSC (système NEMROD – format PC-16 OUT) de la société
NOKTON. Il faut alors activer l'option globale T
RANSMISSION SUR OUT 3/4 dans la centrale
(voir : manuel P ROGRAMMATION ). Le tableau 3 présente la description des contacts
du connecteur dans l'émetteur NR2-DSC de la société NOKTON utilisés au raccordement
à la centrale VERSA Plus.
Numéro du
contact
Description Mode de raccordement
2 contrôle de tension alternative raccorder à la borne AC de la centrale
12 alimentation
raccorder directement à « + » de la batterie
depuis le fusible 2 A
13 masse raccorder à la borne COM de la centrale
14 TAKT raccorder à la borne O3 de la centrale
15 PGM raccorder à la borne O3 de la centrale
Tableau 3.
Il est interdit de raccorder en même temps le contact 13 (masse) du connecteur
de l’émetteur NR2-DSC avec « - » de la batterie. Cela peut entrainer non
seulement la décharge rapide de la batterie mais aussi la destruction
de la centrale d’alarme.
Il est interdit de raccorder en même temps le contact 13 (masse) du connecteur
de l’émetteur NR2-DSC à la borne COM de la centrale et à « - » de la batterie,
Cela peut provoquer la destruction de la centrale d’alarme.
