SATEL VERSA Plus 19

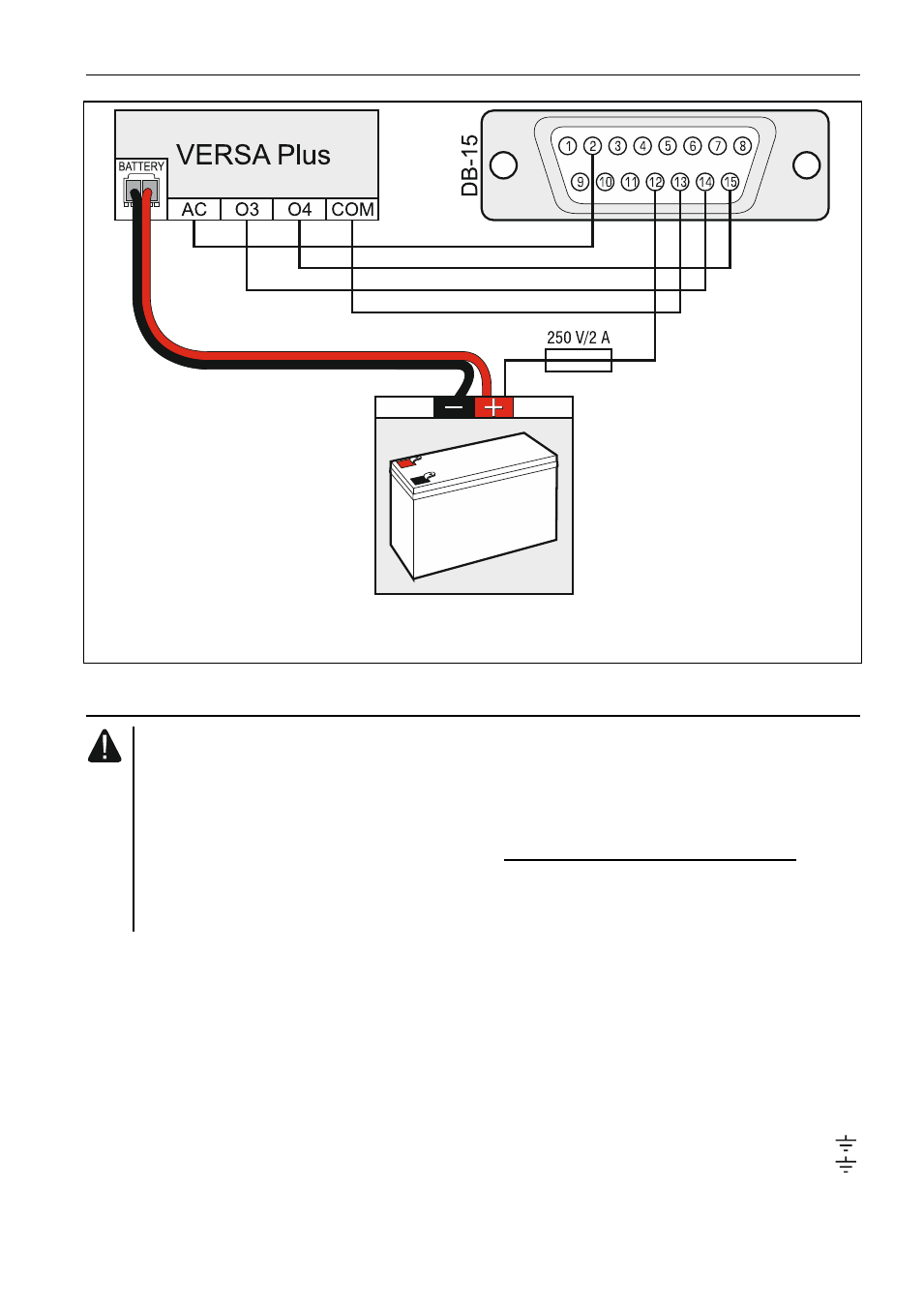

Fig. 19. Mode de raccordement de l'émetteur NR2-DSC de la société NOKTON à la centrale.
Le connecteur femelle DB-15 est présenté du côté des points de soudage.
5.9 Raccordement de la ligne téléphonique
Il est interdit d’envoyer les signaux téléphoniques et les signaux du système
d’alarme à l’aide d’un seul câble multiconducteur. Une telle situation risque
de détériorer le système dans le cas d’une surcharge de haute tension
provenant de la ligne téléphonique.
La centrale fonctionne uniquement avec des lignes analogiques d’abonné.
L’installateur s’oblige à informer l’utilisateur du type de branchement réalisé
pour la connexion de la centrale au réseau téléphonique.
La centrale doit être directement raccordée à la ligne téléphonique (bornes marquées TIP,
RING). D’autres dispositifs utilisant la ligne téléphonique (p.ex. téléphone, fax) doivent être
connectés derrière la centrale (bornes désignées T-1, R-1). Pour installer la ligne
téléphonique, utiliser le câble à quatre fils. Ainsi, la centrale aura une priorité sur la ligne
téléphonique pendant l’appel téléphonique. Cela empêche le blocage du transmetteur
téléphonique de la centrale au moment du décrochage du téléphone (cette situation aurait pu
avoir lieu, si la centrale était raccordée à la ligne téléphonique derrière le téléphone).
Si le service ASDL est utilisé sur le site où la centrale est installée, connecter la centrale
derrière le filtre ADSL, d’autres dispositifs utilisant la ligne analogique – à la centrale.
Pour protéger le transmetteur téléphonique contre les surtensions, brancher la borne
au câble de protection PE du réseau 230 V AC. Il est interdit de brancher la borne
au câble neutre N.
