ACU-100 : interrupteurs 4, 7 et 8 en position ON, d’autres en position OFF (adresse 8 (08h),
mode de fonctionnement avec la centrale VERSA activé),
ACU-250 : interrupteur 4 en position ON, d’autres en position OFF (adresse 8 (08h)).
Tous les contrôleurs du système sans fil ABAX sont identifiés par la centrale comme
contrôleur ACU-100.
Si le contrôleur ACU-120 / ACU-270 / ACU-100 / ACU-250 est raccordé à la centrale,
l’installation du contrôleur VERSA-MCU est impossible dans le système.

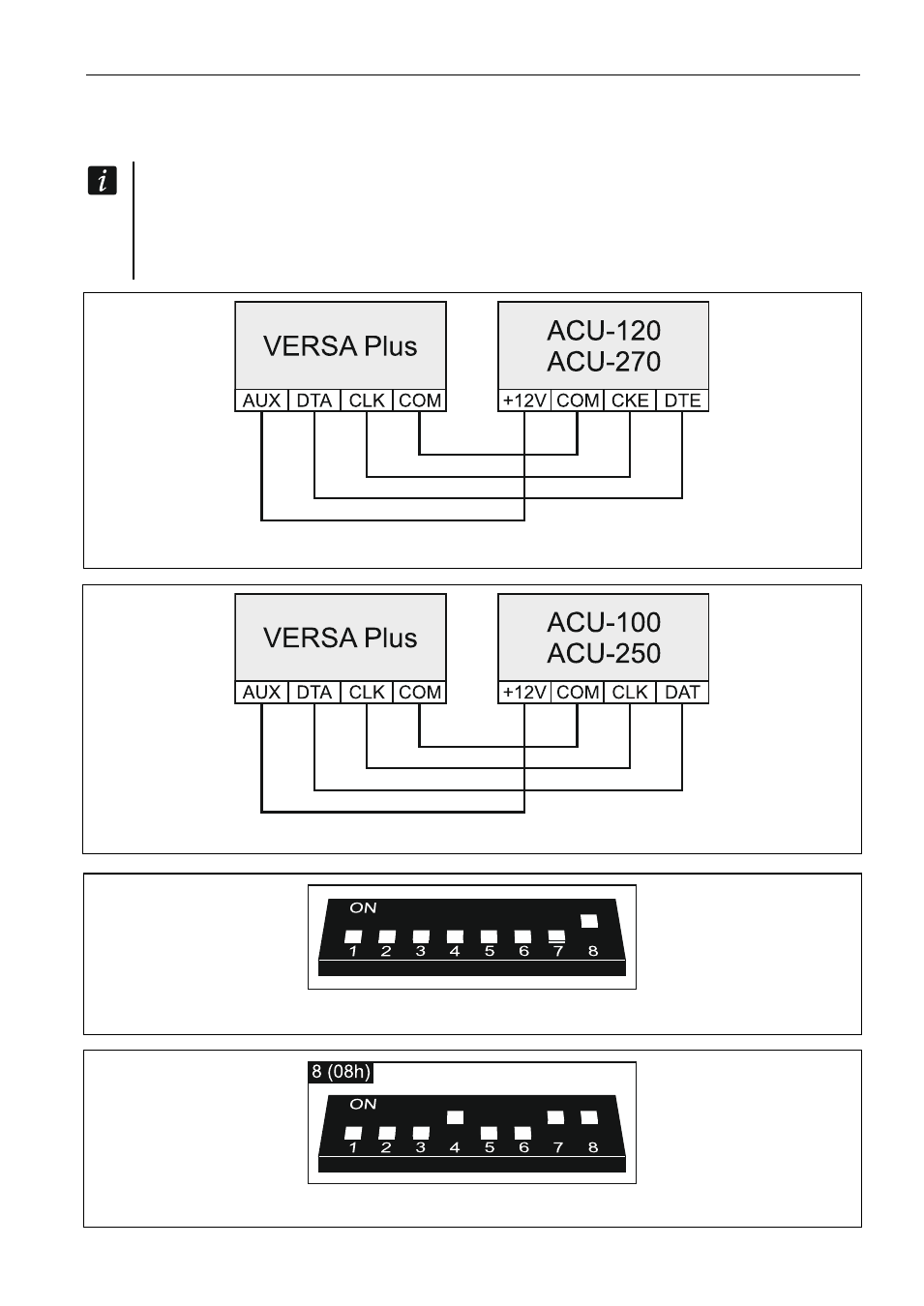

Fig. 7. Mode de raccordement du contrôleur ACU-120 / ACU-270 à la centrale.
Fig. 8. Mode de raccordement du contrôleur ACU-100 / ACU-250 à la centrale.
Fig. 9. Mode de réglage des interrupteurs DIP-switch dans le contrôleur ACU-120 / ACU-270.
Fig. 10. Mode de réglage des interrupteurs DIP-switch dans le contrôleur ACU-100.
