Montage et alignement de la torche
Montage de la torche
Alignement de la torche
P

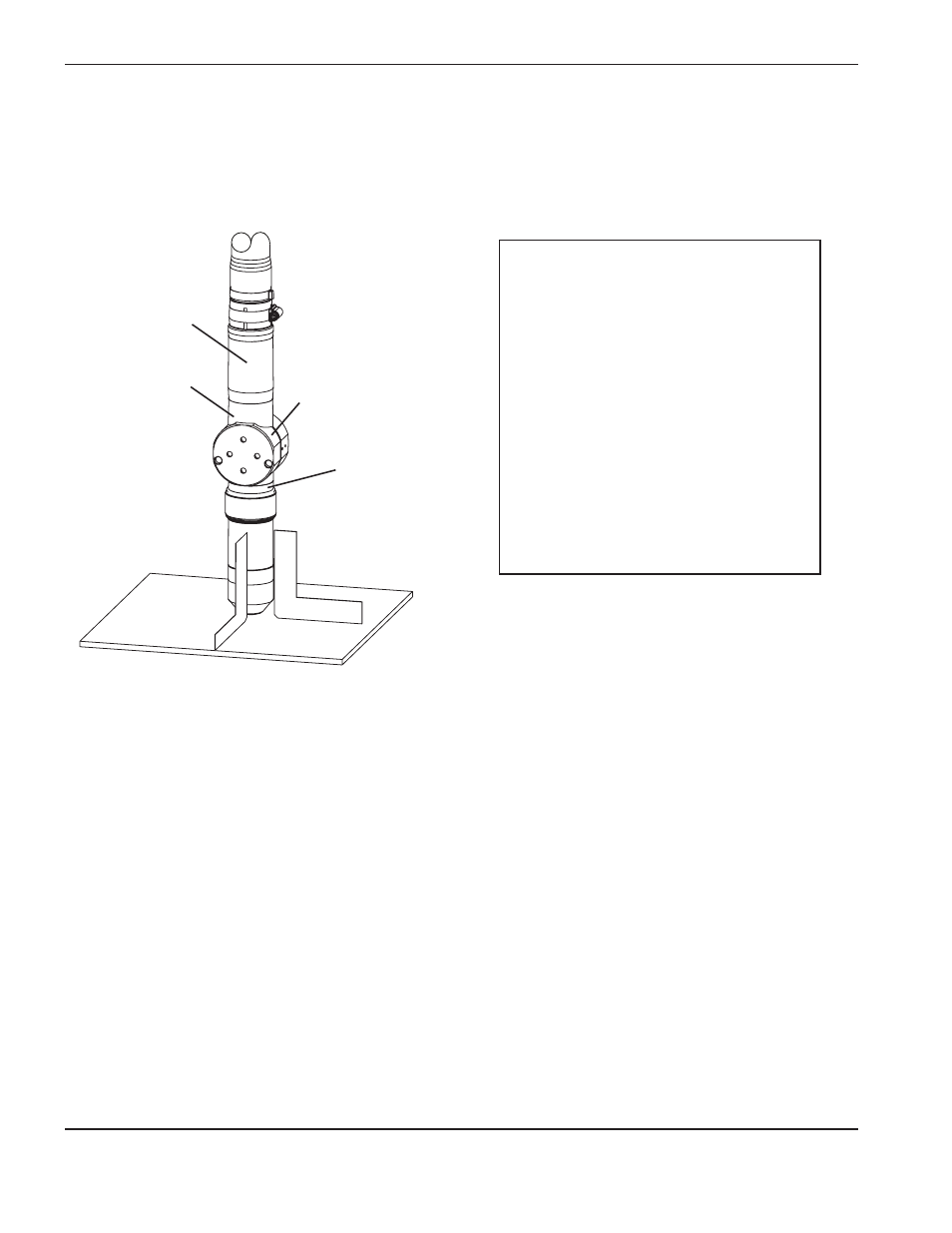

our aligner la torche à angle droit sur la pièce à couper, utiliser une équerre. Voir la figure ci-dessus.
Partie basse de
la
gaine de torche
Support de montage de
la torche
(fourni par le client)
Partie haute de
la
gaine de torche
Prise du raccord rapide
Installation
1.
Installer la torche (avec faisceaux
de torche fixés) dans son support
de montage.
2.
Positionner la torche
sous
le support de
montage
de façon à ce que le support
se trouve autour de la
partie inférieure
de la
gaine de torche
sans
toucher
le
raccord rapide de la torche
.
3.
Serrer les vis de fixation.
Note : Le support doit être aussi bas que
possible sur la gaine de torche
afin de minimiser la vibration
à l’extrémité de la torche.
