InstallatIon
3-20 HPR130XD Auto Gas – 806332 Révision 2
N° réf. Longueur N° réf. Longueur
123785* 3 m 123848 20 m
123846 4,5 m 123740 25 m
123964 6 m 123676 35 m
123674 7,5 m 123677 45 m
123847 10 m 123849 60 m
123675 15 m 123850 75 m

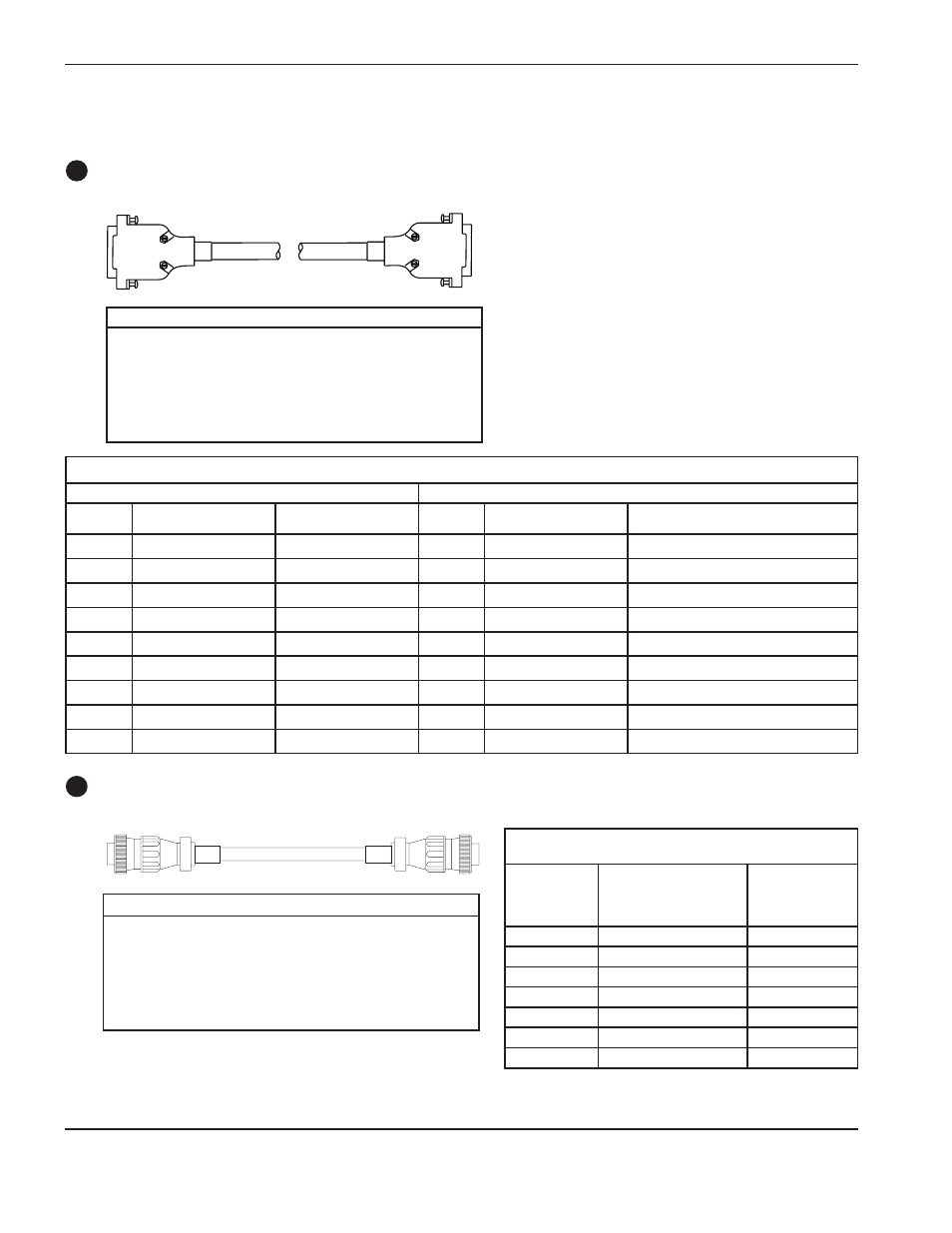

Câbles de la source de courant vers la console de sélection
Câble de commande
Câble d’alimentation
*
Les câbles nº 123784 et 123785 sont destinés à être utilisés avec des systèmes dont la console de sélection est montée sur la source de courant.
N° réf. Longueur N° réf. Longueur
123784* 3 m 123841 20 m
123839 4,5 m 123737 25 m
123963 6 m 123738 35 m
123691 7,5 m 123739 45 m
123840 10 m 123842 60 m
123711 15 m 123843 75 m
Liste des signaux de câble – source de courant à la console de gaz
Extrémité de la source de courant Extrémité de la console des gaz
N° de
contact
Entrée/Sortie Description
N° de
contact
Entrée/Sortie Fonction
1 Inutilisé 1 Inutilisé
6 Inutilisé 6 Inutilisé
2 Entrée/Sortie CAN L 2 Entrée/Sortie Communication série CAN
7 Entrée/Sortie CAN H 7 Entrée/Sortie Communication série CAN
3 Terre CAN 3 Référence Terre CAN
9 Inutilisé 9 Inutilisé
8 Inutilisé 8 Inutilisé
4 Inutilisé 4 Inutilisé
5 Inutilisé 5 Inutilisé
Liste des signaux de câble – source de courant
à la console de gaz
Extrémité de
la source de
courant
Extrémité de la
console des gaz
N° de contact Description N° de contact
1 120 V c.a. – sous tension 1
2 120 V c.a. – retour 2
3 Terre 3
4 Inutilisé 4
5 Inutilisé 5
6 24 V c.a. – sous tension 6
7 24 V c.a. – retour 7
