EntrEtiEn
5-56 HPR130XD Auto Gas – 806332 Révision 2
Tests automatiques du hacheur et du capteur de courant pendant la mise sous tension
Mettre le système sous tension (ON). Au début du prégaz, le contacteur se ferme et le système teste automatiquement
le hacheur et les capteurs de courant. Le système ferme le contacteur et active le hacheur à un facteur de marche
de 90 %. Le hacheur charge le condensateur de surtension sur le circuit imprimé d’E/S (PCB6). Le courant qui charge
le condensateur doit être compris entre 10 et 35 A. Le code d’erreur 105 s’affiche sur l’écran de la CNC si le courant
est < 10 A ou en l’absence de rétroaction sur le capteur de courant 1 (CS1). Le code d’erreur 103 s’affiche sur l’écran
de la CNC si le courant est > 35 A.
Observer les codes d’erreur affichés sur l’écran de la CNC. Si le code d’erreur indiqué est 003, le hacheur et les
capteurs de courant ont réussi le test et aucun autre test n’est nécessaire.
Si le code d’erreur 103 ou 105 est affiché, effectuer les tests ci-dessous.

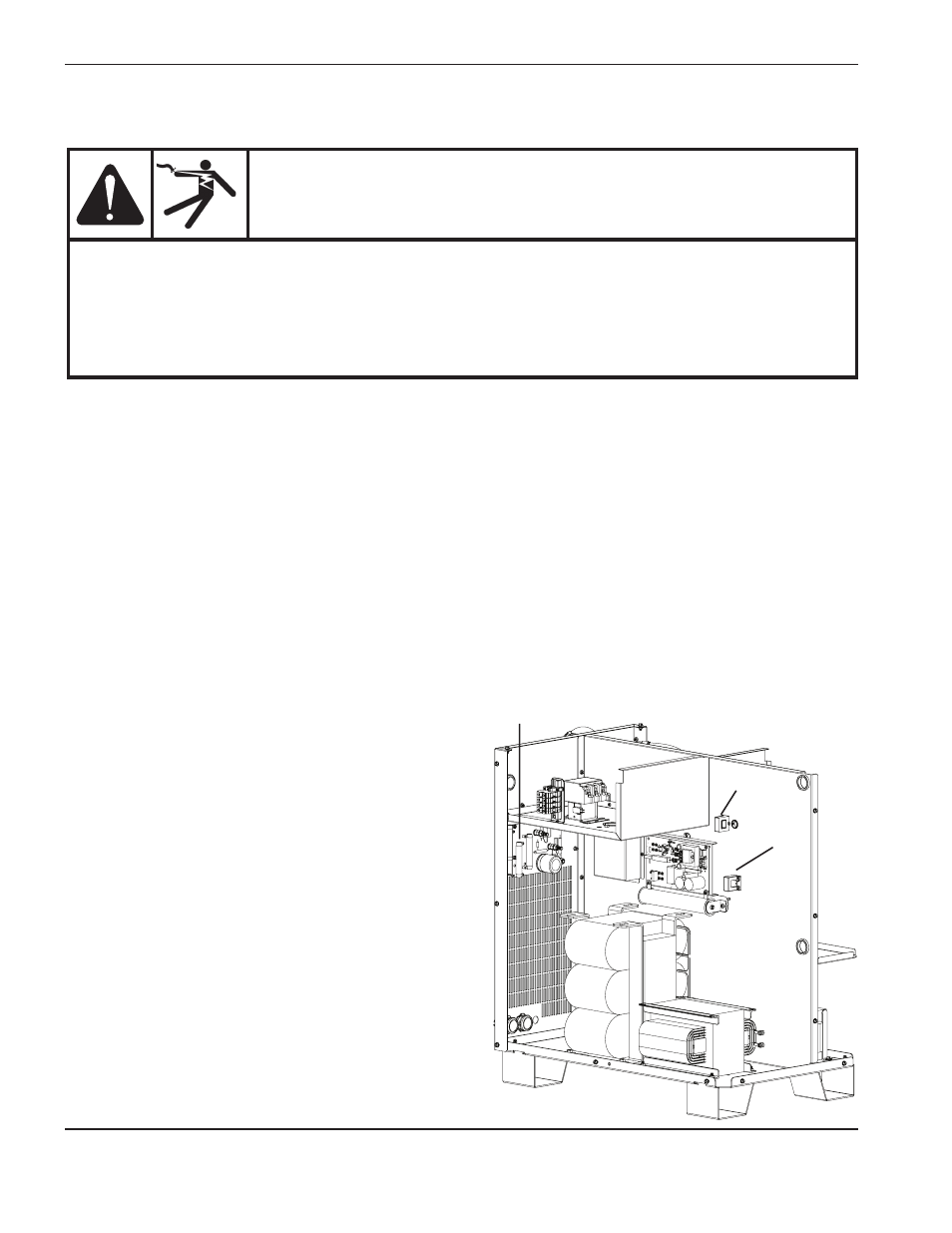

Test des hacheurs
CS1
CS3
Circuit imprimé
d’E/S
(PCB6)
AvERTISSEMENT
dANGER d’ÉLECTROCUTION
Faire preuve d’une extrême prudence lors du travail à proximité des modules hacheurs. Chaque
grand condensateur électrolytique (boîtier cylindrique bleu) stocke de grandes quantités d’énergie
sous la forme de tension électrique. Même si l’alimentation est coupée, des tensions dangereuses
sont présentes aux bornes du condensateur, sur le hacheur et sur les dissipateurs thermiques des
diodes. Ne jamais décharger un condensateur à l’aide d’un tournevis ou d’un autre outil, au risque
de provoquer une explosion, des dommages matériels et/ou des blessures.
dépannage du code d’erreur de faible courant 105
1. Vérifier que les capteurs de courant (CS1 et CS3) ainsi
que les câbles ne sont pas endommagés.
2. Échanger CS1 et CS3. Remplacer le capteur
défectueux si le code d’erreur n’est pas de nouveau
affiché.
3. Utiliser un ohmmètre pour mesurer la résistance entre
les fils 38 et 39 sur PCB6. La valeur doit augmenter
lorsque le condensateur charge. Remplacer PCB6
en cas d’observation d’une valeur constante.
4. Vérifier si des fils ne sont pas desserrés ou s’il n’existe
pas de courts-circuits entre le hacheur et le PCB6.
5. Vérifier la présence d’une tension de 220 V c.a.
à 1A, 1B et 1C sur le hacheur lors de la fermeture
du contacteur.
