InstallatIon
3-22 HPR130XD Auto Gas – 806332 Révision 2

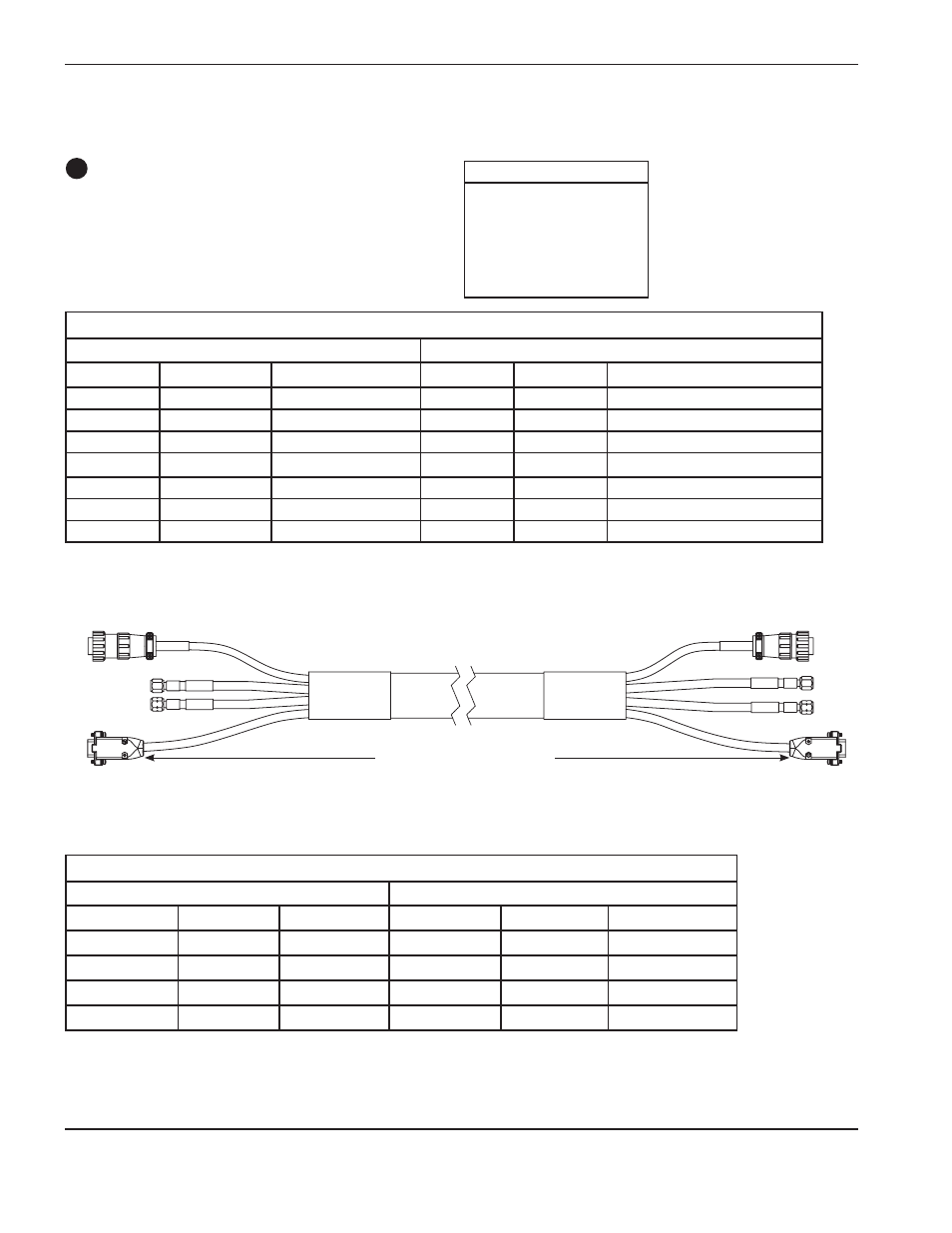

Câble et ensemble de tuyau de gaz
Raccords entre la console de sélection et la console de dosage
Embout femelle de la console de dosage Embout mâle de la console de sélection
Connecteur femelle D-sub
typique
N° réf. Longueur
128992 3 m
128993 4,5 m
128952 7,5 m
128994 10 m
128930 15 m
128995 20 m
Liste des signaux du câble d’alimentation – connecteurs 9 contacts
Extrémité de la console de dosage Extrémité de la console de sélection
N° de contact Entrée/Sortie Description N° de contact Entrée/Sortie Fonction
1 Entrée Puissance 120 V c.a. 1 Sortie Courant alternatif activé, retour
2 Entrée Puissance 120 V c.a. 2 Sortie Courant alternatif activé, sous tension
3 Entrée Masse du châssis 3 Sortie Masse du châssis
4 Inutilisé 4 Inutilisé
5 Inutilisé 5 Inutilisé
6 Inutilisé 6 Inutilisé
7 Inutilisé 7 Inutilisé
Liste des signaux du câble de communication – connecteurs D-sub 9 contacts
Extrémité de la console de dosage Extrémité de la console de sélection
N° de contact Entrée/Sortie Description N° de contact Entrée/Sortie Fonction
2 Entrée/Sortie CAN L 2 Entrée/Sortie Communication CAN
3 Entrée Terre CAN 3 Sortie Terre
7 Entrée/Sortie CAN H 7 Entrée/Sortie Communication CAN
9 Entrée Inutilisé 9 Sortie Inutilisé
7
