EntrEtiEn
5-46 HPR130XD Auto Gas – 806332 Révision 2

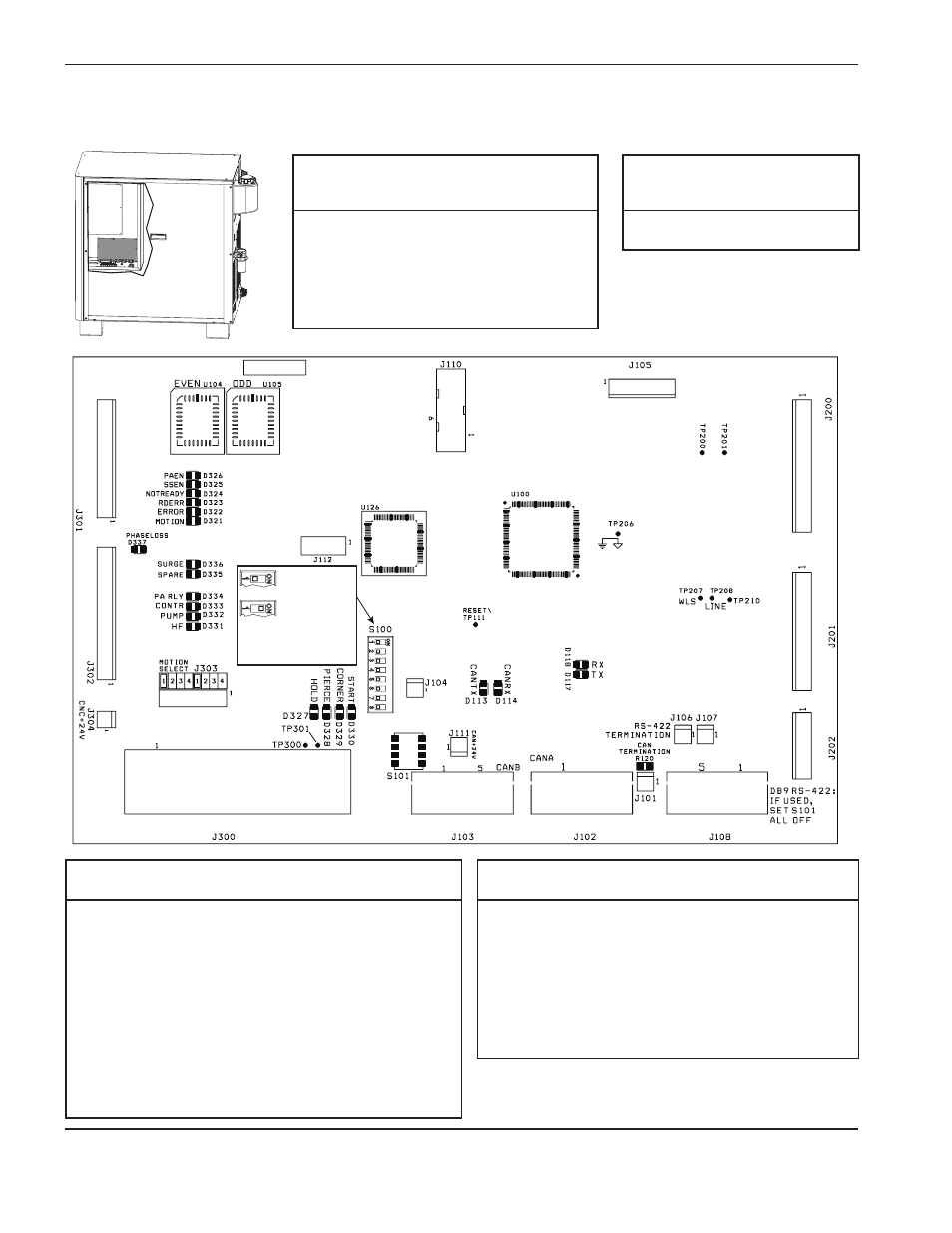

Circuit imprimé de commande de la source de courant PCB3
041993
= HPR130
= HPR260
Note : Se reporter aux
schémas de câblage
pour d’autres réglages
du commutateur DIP
Liste des dEL du circuit imprimé de commande
DEL Sortie Entrée Notes
D321 Mouvement de la machine
D322 Erreur
D323
Erreur de décélération
progressive
D324 Pas prêt
D325 Rechange Inutilisé
D326 Activation de l’arc pilote
D327 Attente
D328 Perçage
D329 Courant d’angle
D330 Amorçage plasma
Liste des dEL du circuit imprimé de commande
DEL Sortie Entrée Notes
D331 Transformateur HT
D332
Activation du moteur
de pompe
D333 Contacteur
D334 Relais de l’arc pilote
D335 Rechange
D336 Sélection surtension
D337 Perte de phase
Liste des dEL du circuit imprimé
de commande
DEL Nom du signal Notes
D100 +5 V c.c.
D101 +3,3 V c.c.
D113 CAN TX Clignotement constant
D114 CAN RX Clignotement constant
D117 RS-422 TX
D118 RS-422 RX
Liste des micrologiciels du circuit
imprimé de commande PCB3
Article Numéro de référence
U104 081169 PAIR
U105 081169 IMPAIR
