HPR130XD Auto Gas –
806332 Révision 2

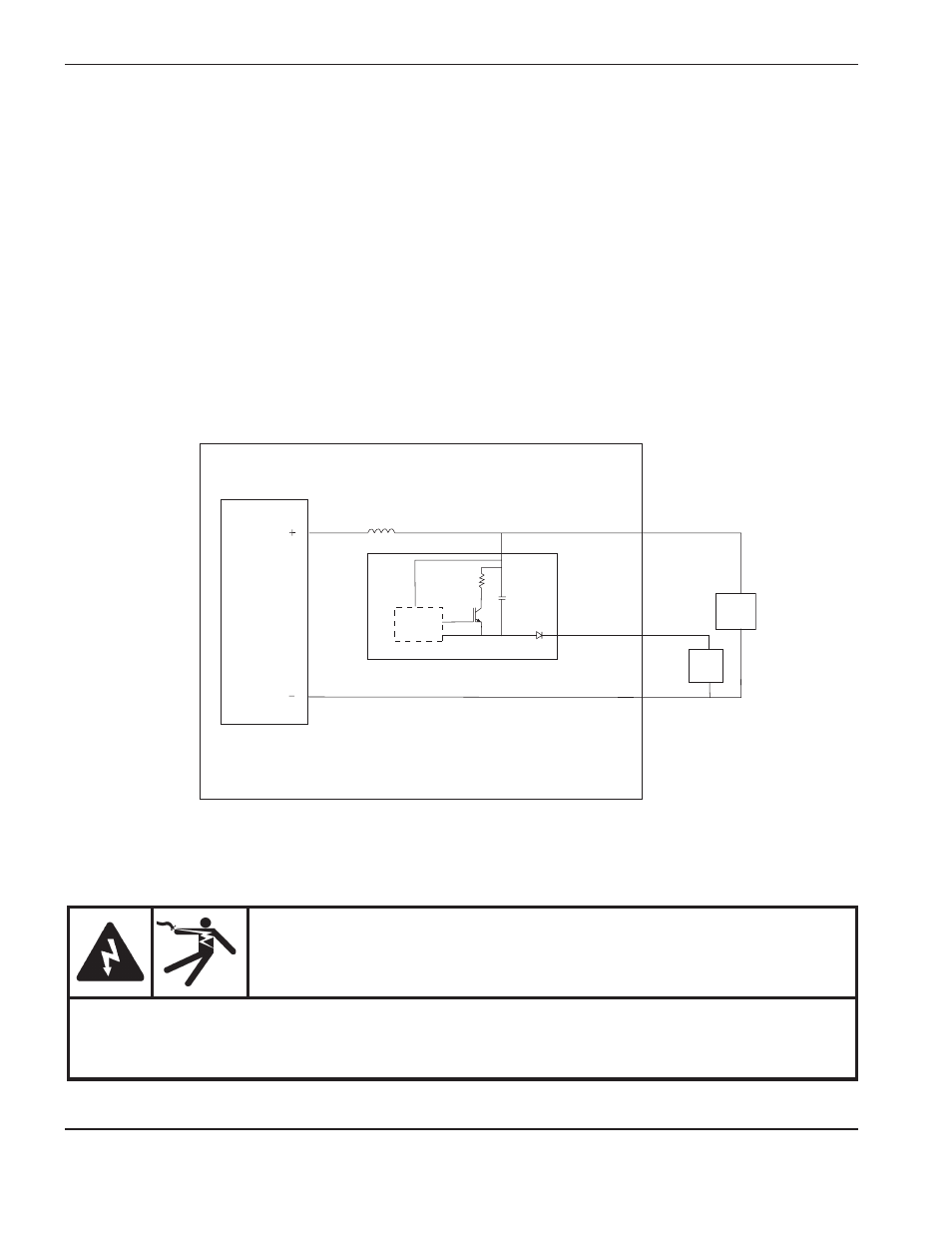

Schéma fonctionnel du circuit de démarrage
dépannage du circuit de démarrage
Circuit de démarrage PCB1
Fonctionnement
Le circuit de démarrage est constitué d’un interrupteur à haute vitesse qui transfère rapidement le courant de l’arc pilote
du câble arc pilote au câble de retour. Le circuit de démarrage remplit 2 fonctions :
1. Il permet un passage rapide du courant de l’arc pilote initial dans le câble arc pilote, avec une faible impédance.
2. Une fois que le courant de l’arc pilote initial est amorcé, le circuit de démarrage soumet une impédance au câble arc
pilote pour faciliter le transfert de l’arc à la pièce. Se reporter au schéma ci-dessous.
Source de courant plasma
Bobine
d’arrêt
Diode
Circuit de démarrage
Arc
de coupe
Arc
pilote
Résistance
de puissance
Logique de
commande
Buses
de protection
ALEL
Hacheur
IGBT*
dANGER
dANGER d’ÉLECTROCUTION
Toujours faire preuve d’une extrême prudence lors de l’entretien d’une source de courant
branchée et dont les panneaux ont été déposés. des tensions dangereuses sont présentes
au sein de la source de courant et peuvent provoquer des blessures voire la mort.
* TRANSISTOR BIPOLAIRE
À GRILLE ISOLÉE
