InstallatIon
3-16 HPR130XD Auto Gas – 806332 Révision 2

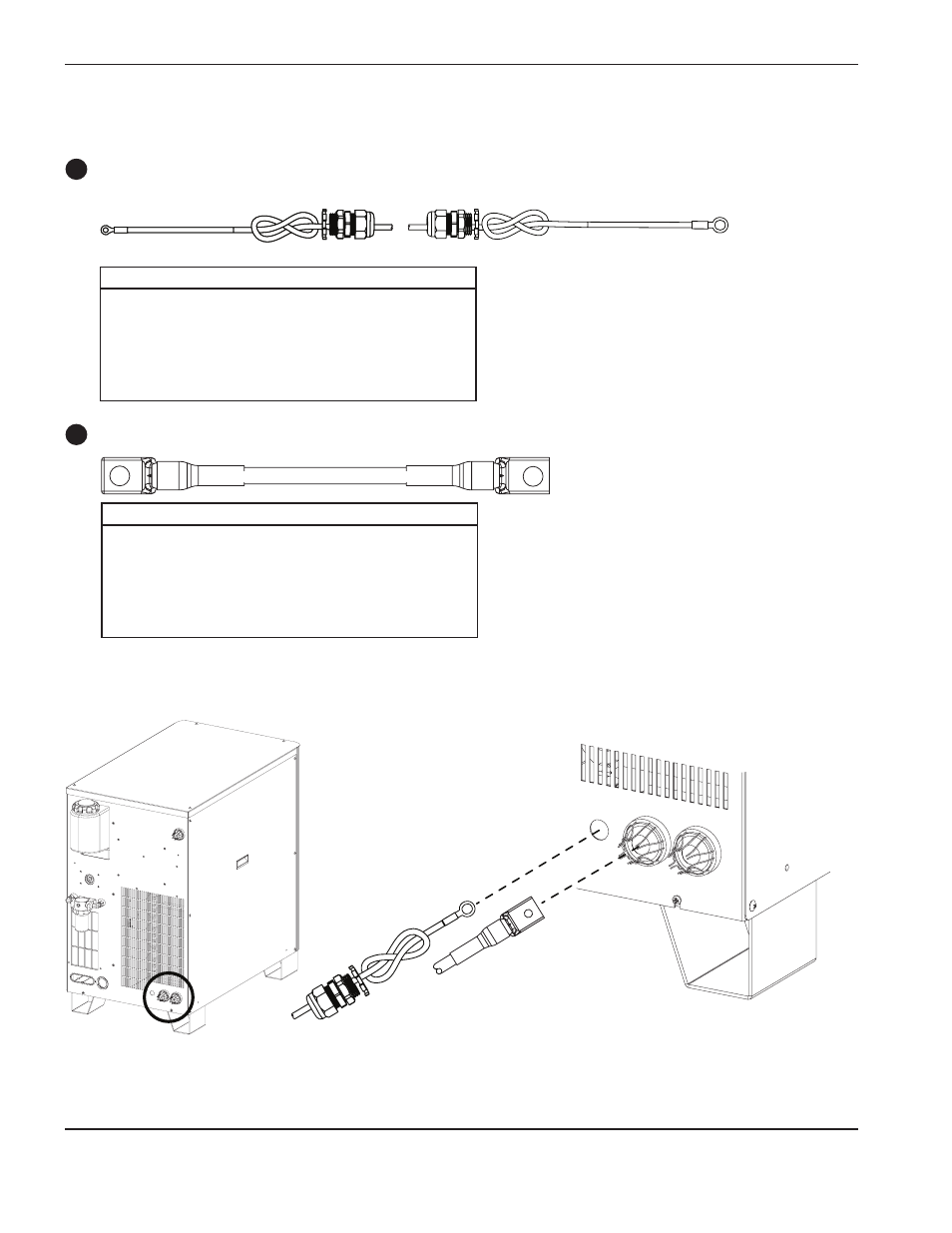

Câbles entre la source de courant et la console d’allumage
Câble arc pilote
Fil négatif
Câble arc pilote
Fil négatif
Console d’allumage Source de courant
Console d’allumage Circuit imprimé d’E/S
* Les câbles nº 123683 et 123702 sont destinés à être utilisés avec des systèmes dont la console d’allumage est montée sur la source de courant.
N° réf. Longueur N° réf. Longueur
123683* 1,5 m 123823 20 m
123820 3 m 123735 25 m
123821 4,5 m 123668 35 m
123666 7,5 m 123669 45 m
123822 10 m 123824 60 m
123667 15 m 123825 75 m
N° réf. Longueur N° réf. Longueur
123702* 1,5 m 123815 20 m
123661 3 m 123734 25 m
123813 4,5 m 123664 35 m
123662 7,5 m 123665 45 m
123814 10 m 123778 60 m
123663 15 m 123779 75 m
1
2
