InstallatIon
3-26 HPR130XD Auto Gas – 806332 Révision 2

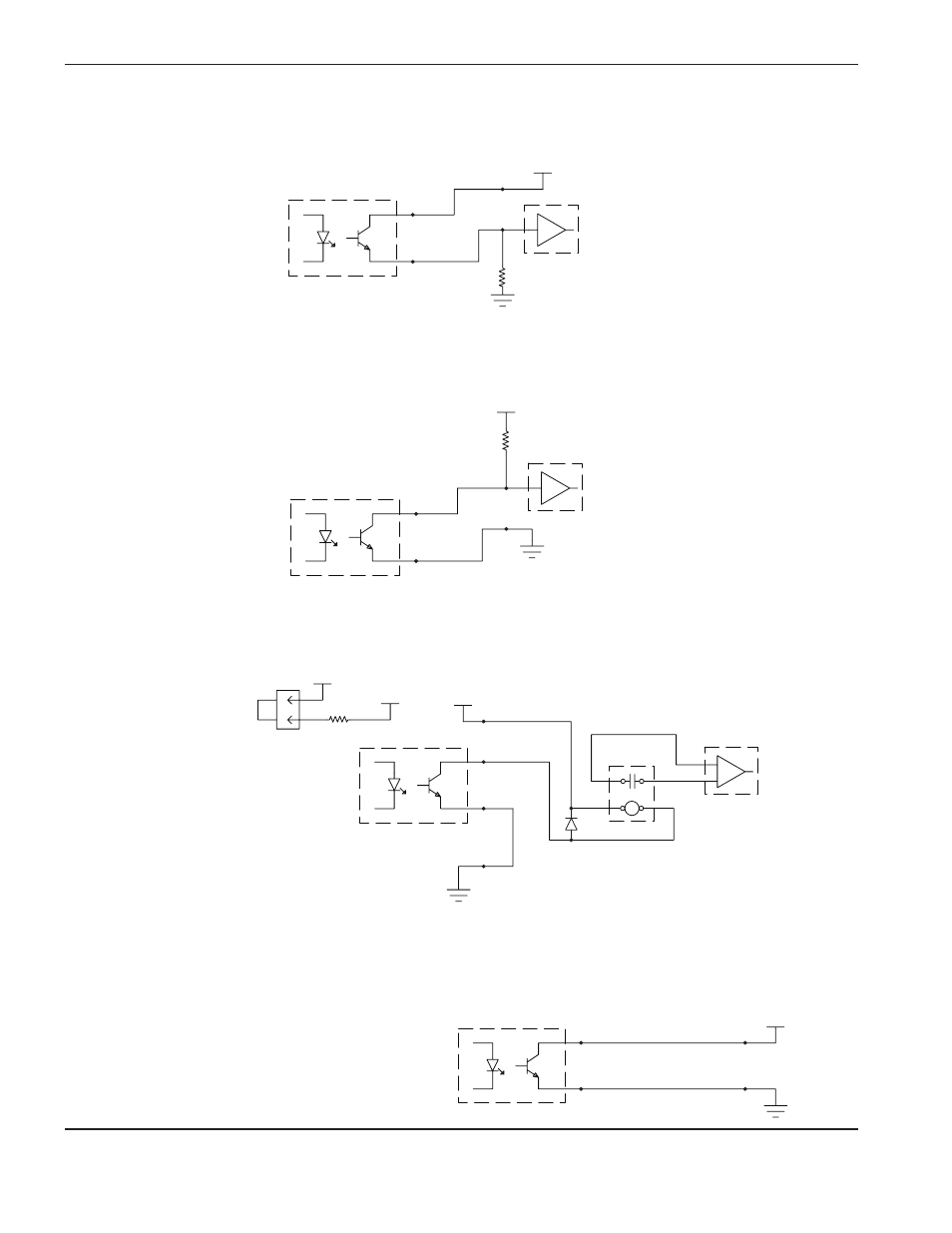

Exemples de circuits de sortie
1. Interface logique, active au niveau haut
2. Interface logique, active au niveau bas
3. Interface relais
4. Ne pas utiliser cette configuration. Risque d’annulation
de la garantie.
Haute impédance (≤10 mA)
10 kΩ
(en option)
CNC/PLC
5 V c.c. – 24 V c.c.
C
HPR
E
+
–
HPR
C
E
+
–
5 V c.c. – 24 V c.c.
Haute impédance (≤10 mA)
CNC/PLC
10 kΩ
(en option)
CNC/PLC
CNC + 24 V
+ 24 V c.c. CNC + 24 V
C
E
+
–
Terre
Entrées de fermeture de
contact à courant élevé
(c.a. ou c.c.)
°t
Toute tension
ANNULE
GARANTIE
HPR
Installer un cavalier
108056
J304
C
E
+
–
Bobine du relais externe
à faible puissance 24 V c.c.
≤10 mA ou ≥2 400 ohms
Toutes les bobines de relais
requièrent une diode libre
sur toute la bobine de relais.
HPR
