InstallatIon
3-8 HPR130XD Auto Gas – 806332 Révision 2
12. Si le portique de découpe passe sur des rails non soudés à la table, ils doivent être reliés par un câble de masse
depuis chaque extrémité des deux rails à la table. Ceux-ci n’ont pas à être connectés au point commun (étoilé),
mais ils peuvent prendre le chemin le plus court menant à la table.
13. Si le FEO installe un diviseur de tension pour traiter la tension de l’arc à utiliser avec le système de commande,
le panneau du diviseur de tension doit être monté aussi près que possible du point où la tension de l’arc est
recueillie. L’un des emplacements acceptables reste la partie interne de la source de courant plasma. Si le panneau
diviseur de tension Hypertherm est utilisé, le signal de sortie est isolé des autres circuits. Le signal traité doit être
transmis par un câble blindé torsadé (de type Belden 1800 F ou équivalent). Le câble utilisé doit avoir un blindage
tressé, et non un blindage à pellicule. Le blindage doit être connecté au châssis de la source de courant et son
autre extrémité laissée libre.
14. Tous les autres signaux (analogique, numérique, série, encodeur) doivent être transmis par des paires torsadées
dans un câble blindé. Les connecteurs de ces câbles doivent avoir un boîtier en métal. Le blindage, et non
le drain, doit être connecté au boîtier en métal des connecteurs à chaque extrémité du câble. Ne jamais connecter
le blindage ou le drain dans le connecteur se trouvant sur l’un des contacts.

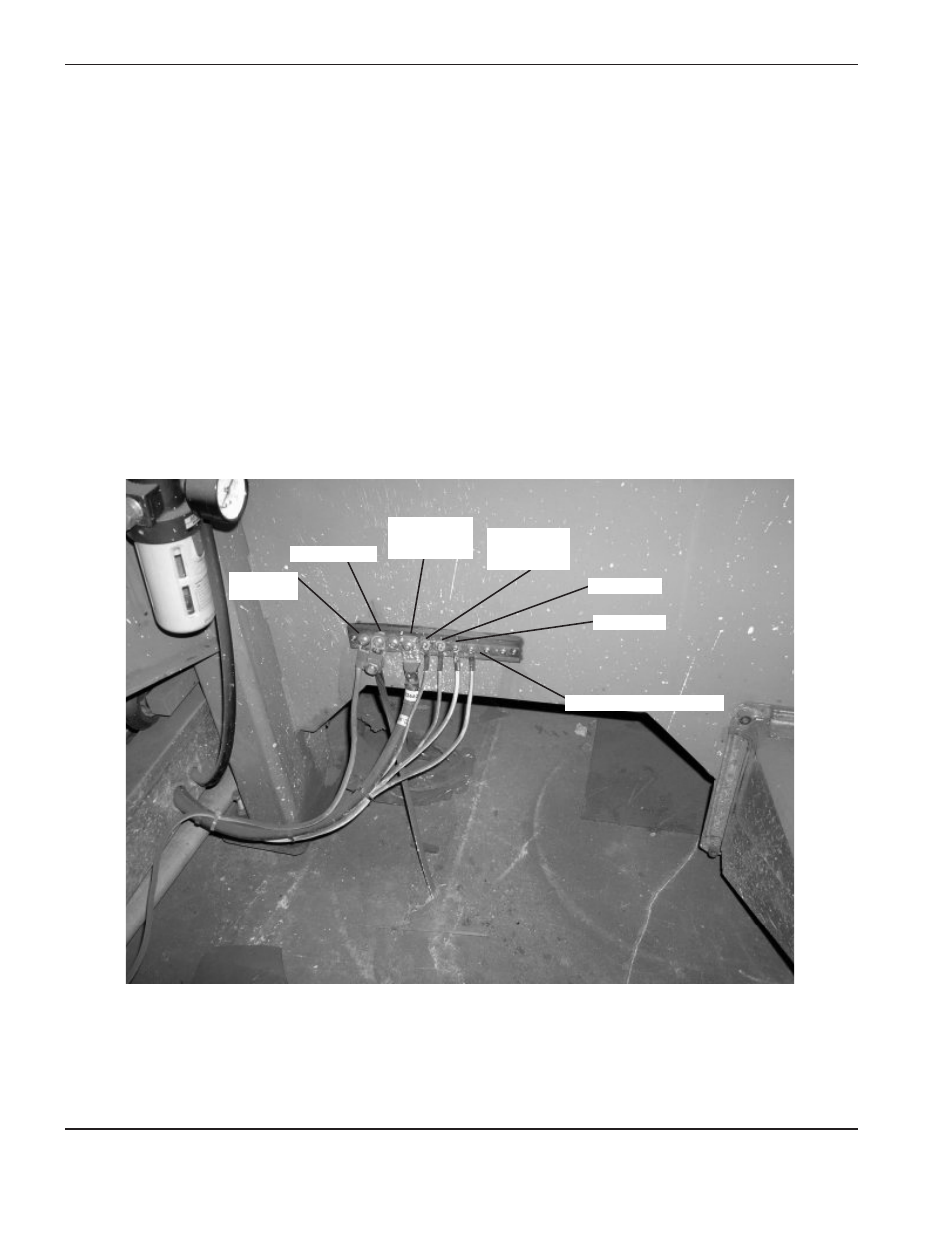

Exemple d’une bonne barre omnibus de masse de la table de coupe. L’illustration ci-dessus illustre
la connexion de la barre omnibus à la masse du portique de découpe, la connexion du piquet
de terre, le faisceau positif de la source de courant, la console haute fréquence à distance*, le coffret
CNC, le porte-torche et la masse de la source de courant.
* S’applique aux systèmes utilisant une console haute fréquence à distance (HFD).
Portique de
découpe
Piquet de terre
Faisceau de la
source de
courant (+)
Console haute
fréquence
à distance
Coffret CNC
Porte-torche
Masse de source de courant
