[Escribir texto] CDP
38 Manuel d'instructions
5.-AFFICHAGE ET CONFIGURATION
5.1. MENU « MEASURES »

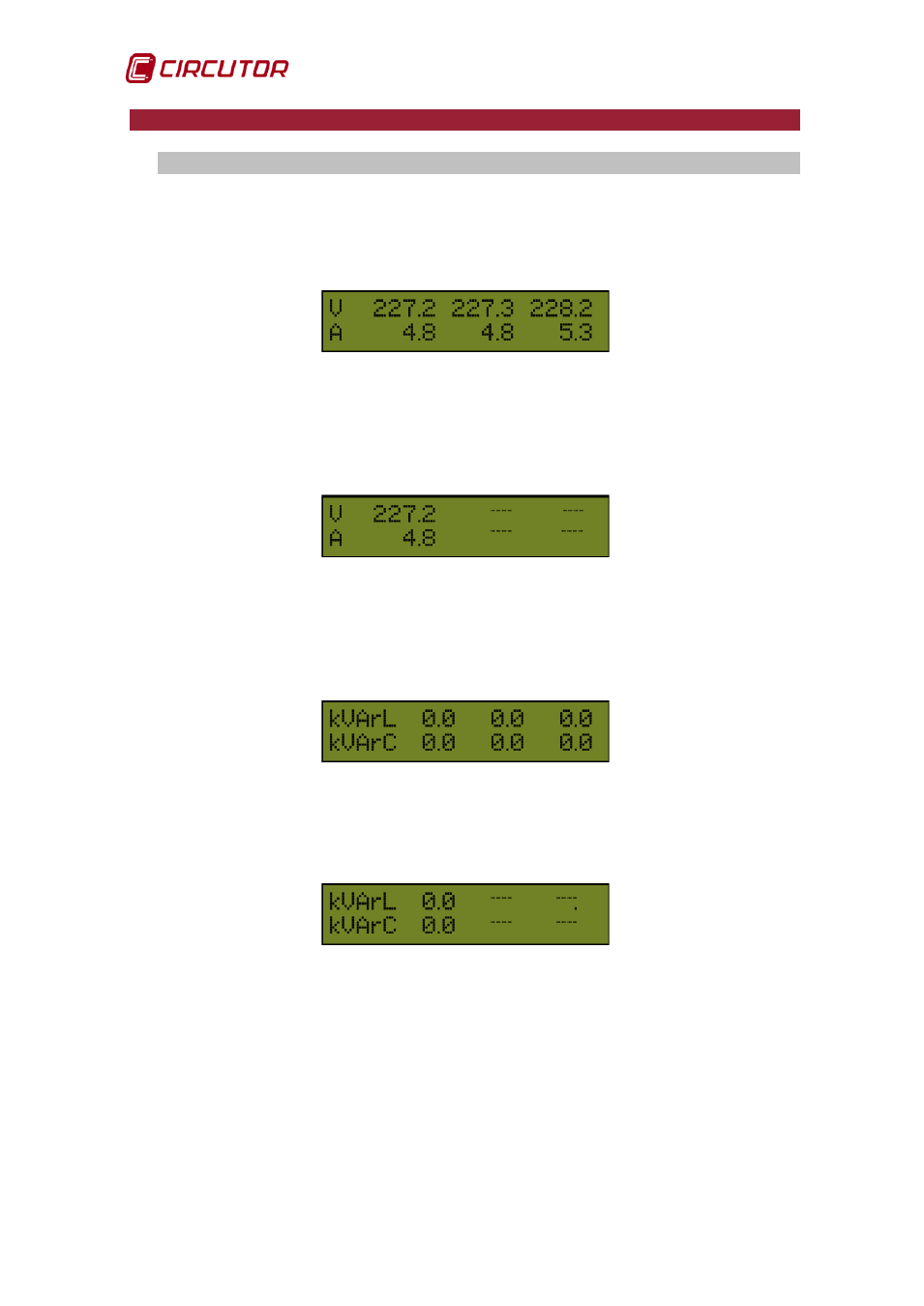

En entrant dans l’option « Measures » la séquence d’écrans suivante apparaît :
1- Si l’équipement est configuré en mode monophasé sur cet écran, la
tension et le courant apparaissent pour chacune des phases, la résolution est
d’une décimale :
Figure 36 : Premier écran du menu Measures en mode monophasé
Si l’équipement est configuré en mode triphasé, sur la première colonne
apparaît la moyenne de la tension et du courant des trois phases avec
une résolution d’une décimale :
Figure 37 : Premier écran du menu Measures en mode triphasé
2- Si l’équipement est configuré en mode monophasé sur cet écran, la
puissance réactive inductive et capacitive apparaît pour chacune des trois
phases, la résolution est d’une décimale :
Figure 38 : Deuxième écran du menu Measures en mode monophasé
Si l’équipement est configuré en mode triphasé, sur la première colonne
apparaît la puissance réactive inductive et capacitive triphasée, la
résolution est d’une décimale :
Figure 39 : Deuxième écran du menu Measures en mode triphasé
Note : Un signe négatif indique que le sens du courant est à l’envers.
3- Énergie active consommée :
US correspond à l’énergie de l’utilisateur, la GR est l’énergie du réseau
électrique et la PV celle de l’inverseur.
Les unités sont kWh et la résolution est d’une décimale :
