CDP
Manuel d'instructions 13

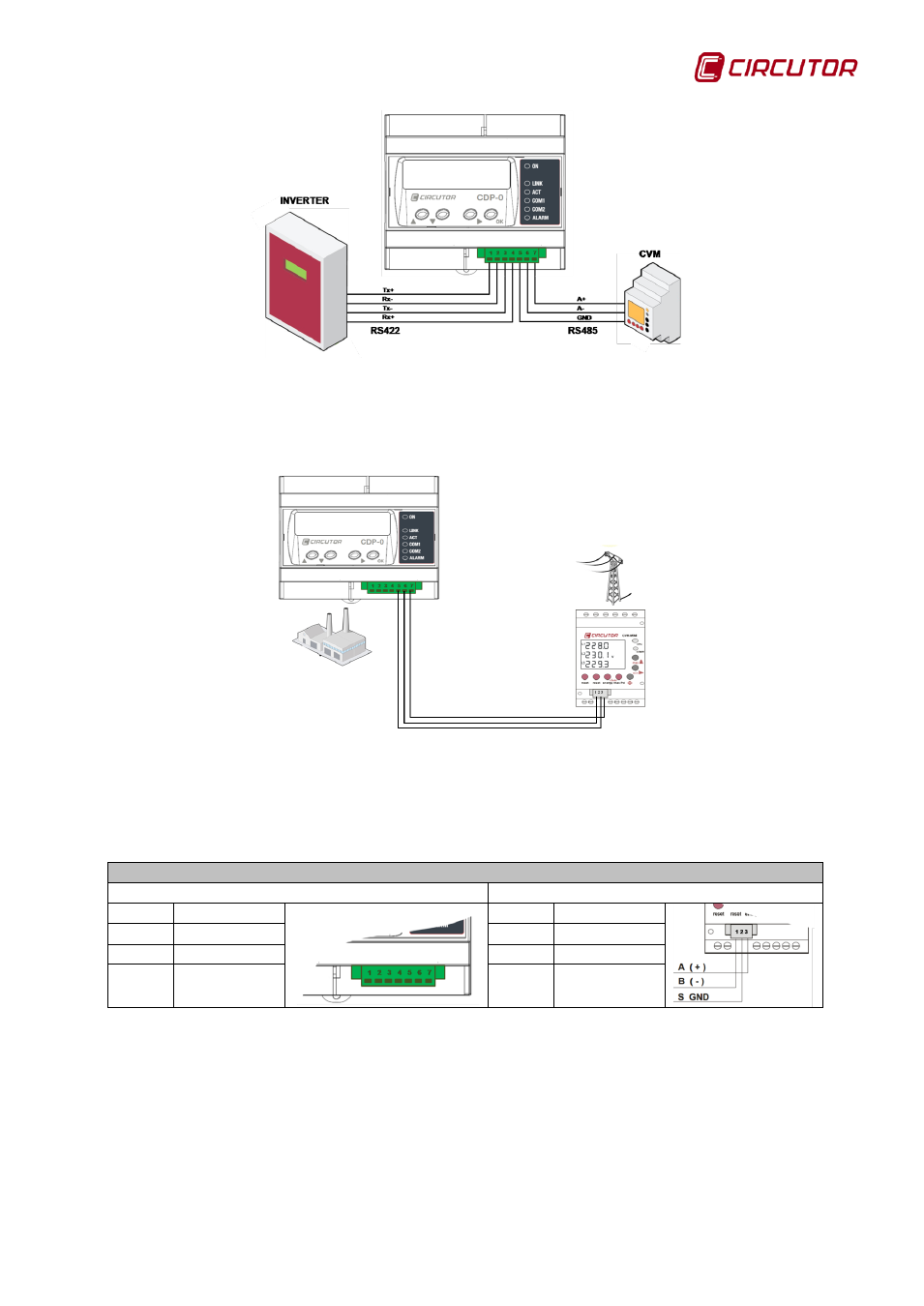

Figure 5 : Communications avec l’inverseur et le CVM Mini
Schéma de connectique des communications du CDP avec le CVM Mini
externe :
Figure 6 : Connexion du CDP avec le CVM Mini externe
Tableau 7 : Connectique des communications entre le CDP et le CVM Mini
Correspondance entre la connectique du CDP et le CVM Mini
CDP CVM Mini
Borne Description Borne Description
5 GND 2 GND
6 B- 1 B -
7 A+ 3 A +
Pour que le CDP puisse communiquer avec le CVM Mini externe, celui-ci doit
être configuré conformément au
Tableau 8 :
