4.6.- DISPLAY
El CDP dispose d’un afficheur de 2 lignes de 20 caractères qui est utilisé comme
interface avec l’utilisateur.
L’écran par omission, si l’équipement est configuré pour travailler en mode
monophasé, est montré sur la
Figure 32 .
Sur la ligne supérieure, le pourcentage de régulation et la puissance
correspondante sont indiqués. Sur l’exemple de la figure suivante, la puissance
nominale de l’inverseur est de 4,0 kW et le CDP lui envoie l’ordre d’injecter 15 %
qui correspondent à 0,6 kW.

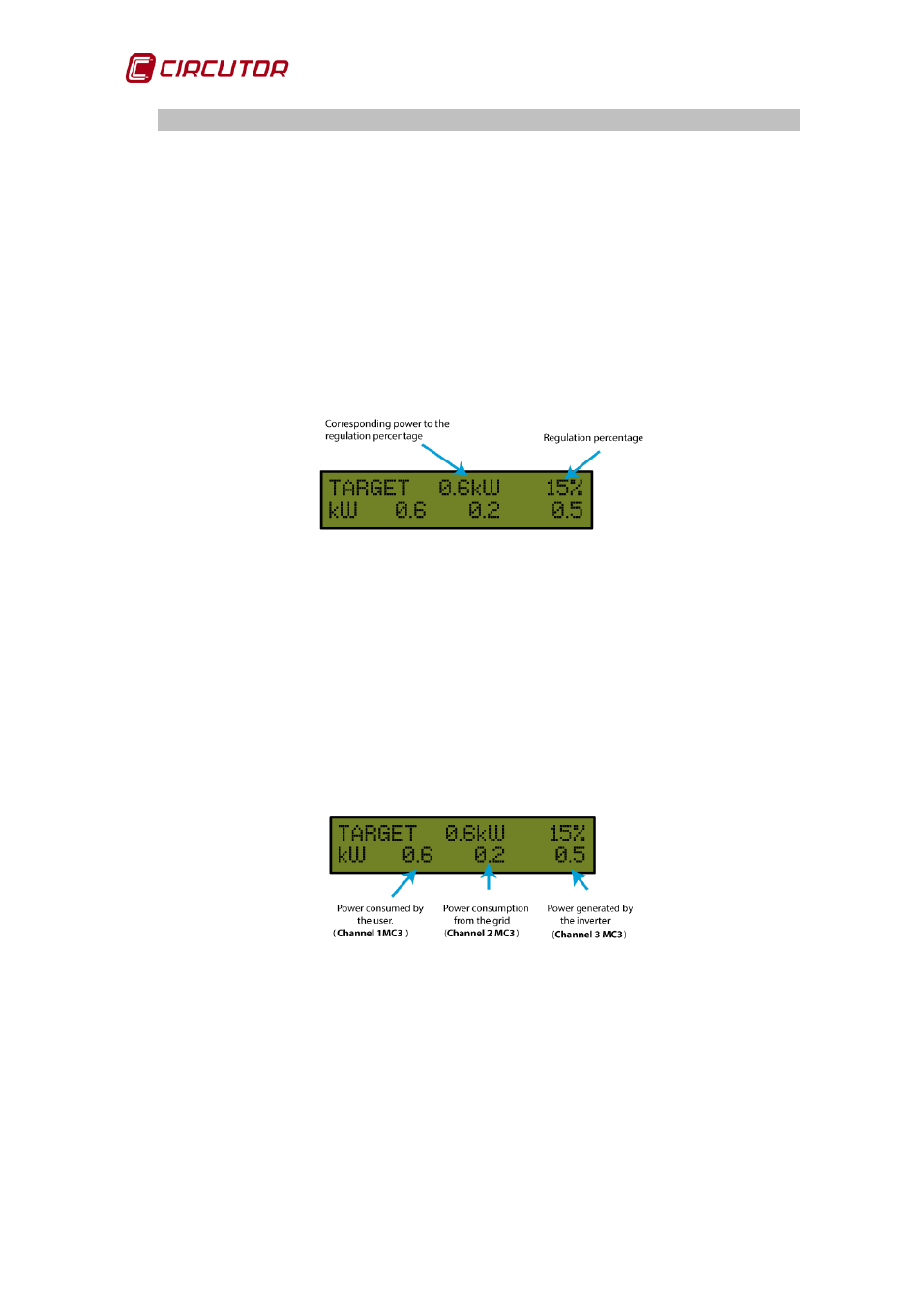

Figure 32 : Description de la première ligne de l’écran de repos
Dans le cas où la connexion n’aurait pas été réalisée correctement, les 3 valeurs
de puissance doivent apparaître avec un signe positif. Si l’une des valeurs
apparaît avec un signe négatif, cela veut dire que le câble de la phase en
question a été connecté à l’envers et que, par conséquent, il faut le retourner.
Sur la ligne inférieure, est indiquée la consommation de puissance pour chacun
des trois canaux de mesure.
Figure 33 : Description de la deuxième ligne de l’écran de repos
L’écran par omission, si l’équipement est configuré pour travailler en mode
triphasé, est montré sur la
Figure 34 .
Sur la première ligne, la même information est montrée que sur la configuration
monophasée.
Sur la deuxième ligne, la puissance totale triphasée est montrée.
