[Escribir texto] CDP
22 Manuel d'instructions

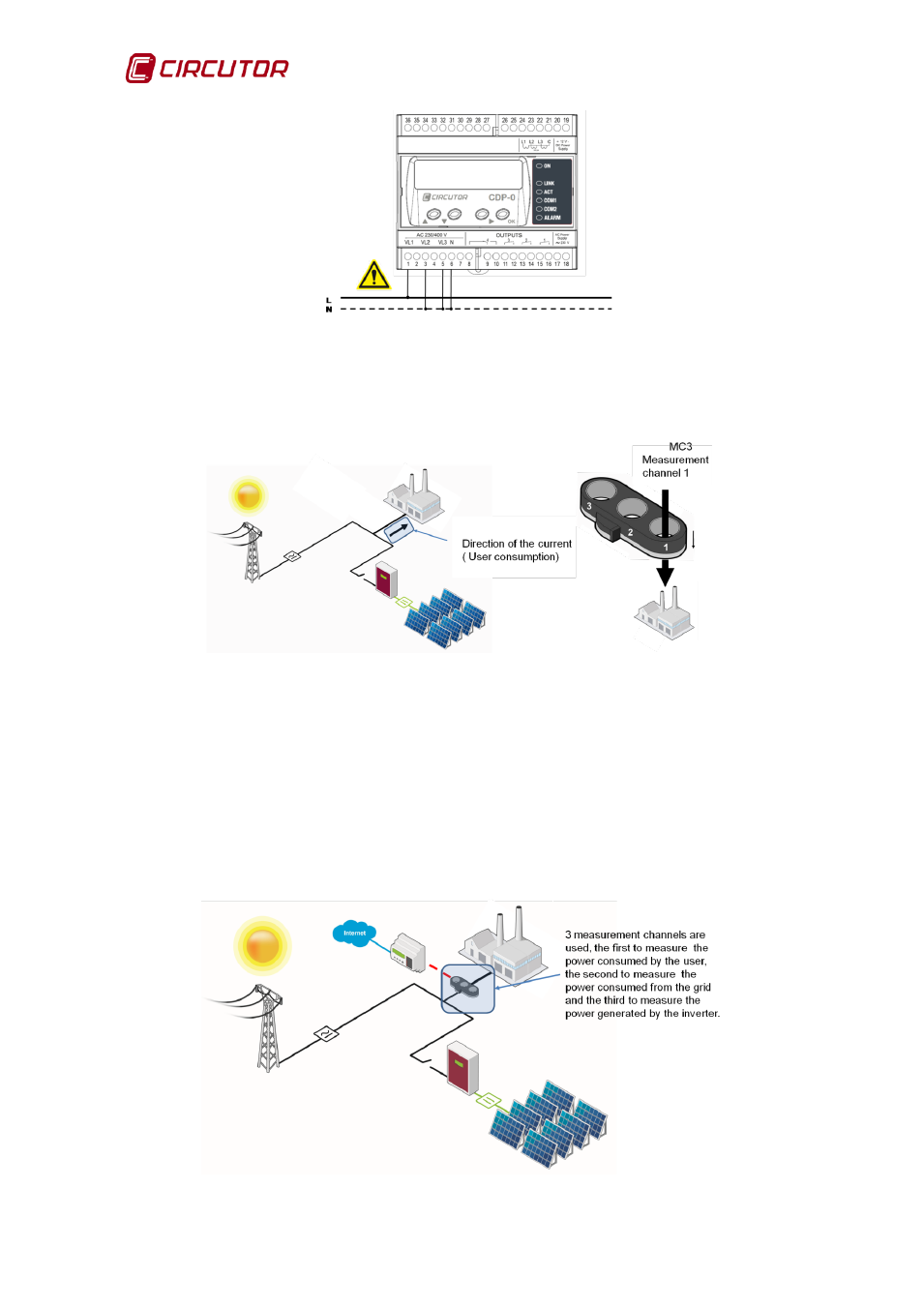

Figure 17 : Schéma de connexion de la tension
4.2.1.2. Connexion du courant
Pour la mesure du courant, nous devons utiliser un seul canal du MC3, dans ce
cas le numéro 1. Le sens du câble est celui qui est indiqué sur la
Figure 18 .
Figure 18 : Schéma de connexion du courant
4.2.2. CONNEXION MONOPHASÉE AVEC SURVEILLANCE
Le CDP dispose de trois canaux de mesure de tension (VL1, VL2 et VL3) et de
trois canaux de mesure de courant (IL1, IL2 et IL3) et, grâce à l’aide d’un
transformateur de courant MC3, il mesurera la puissance consommée par
l’utilisateur (VL1, IL1), la puissance consommée du réseau électrique (VL2, IL2)
et la puissance générée par l’inverseur (VL3, IL3).
Figure 19 : Schéma de connexion du système monophasé de mesure avec surveillance
