CDP
Manuel d'instructions 19

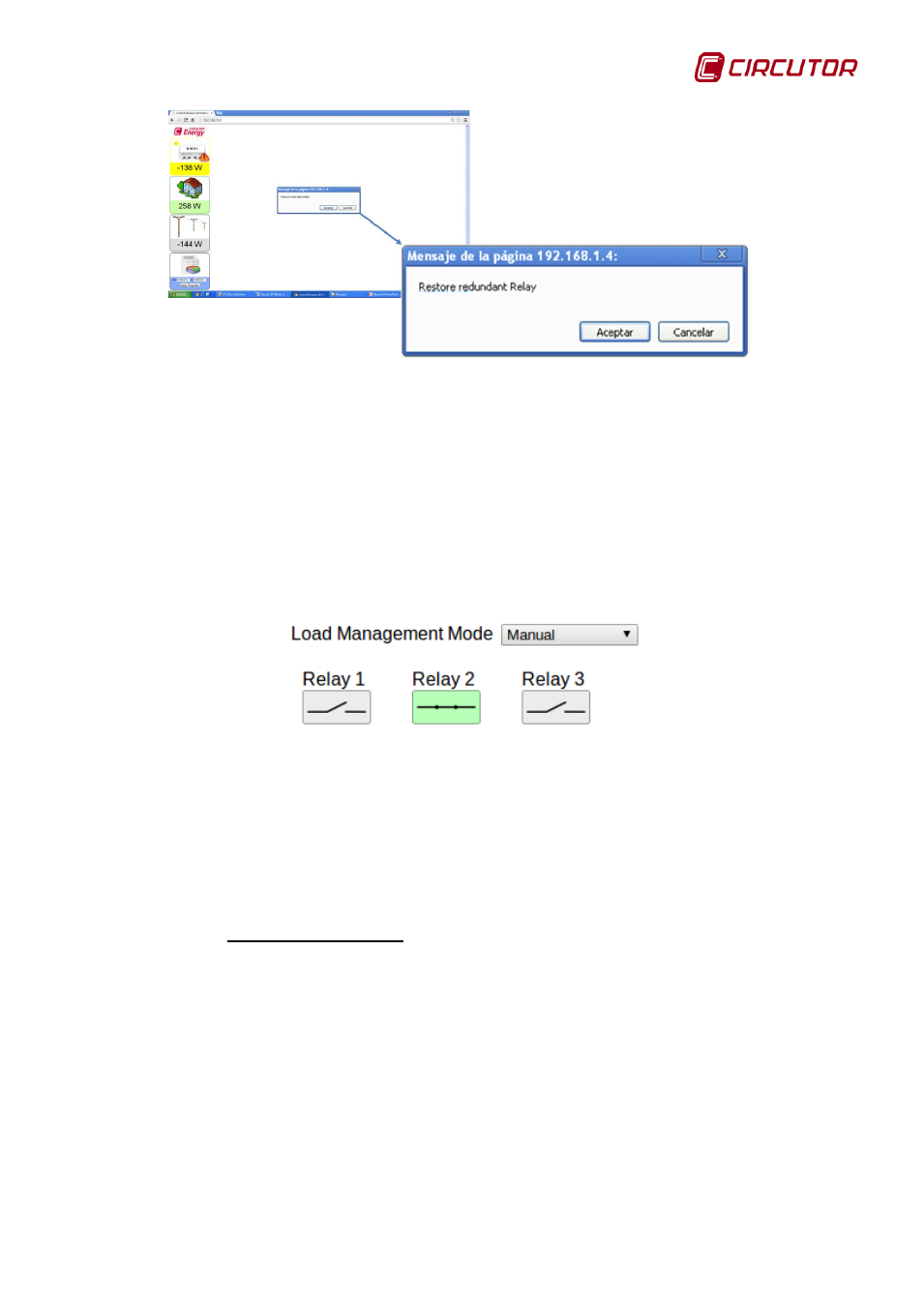

Figure 14 : Désactivation de l’alarme sur le site web
4.1.3. GESTION DE CHARGES NON CRITIQUES (Modèle CDP-G)
Cette fonctionnalité nous permet d’ajouter des charges non critiques en fonction
de si l’on peut obtenir plus de puissance depuis l’inverseur. Cette gestion peut
être manuelle ou dynamique et elle est réalisée moyennant l’utilisation des relais
auxiliaires du système (bornes du 11 au 16 du
Tableau 2 ).
La gestion manuelle est réalisée depuis le site web de configuration, depuis
lequel on peut afficher et modifier l’état des relais (
Figure 15 ).
Figure 15 : Gestion manuelle de charges non critiques depuis le site web
Dans la gestion de contrôle dynamique, les charges sont connectées sur la
base de l’accomplissement de deux conditions :
1.-
valeur de consigne
≤ valeur de modulation maximale
𝑃𝑃𝑃𝑃𝑃𝑃𝑃𝑃é𝑒
𝑃𝑃𝑃𝑃𝑃𝑃𝑃𝑃𝑒 𝑃𝑃𝑖𝑒𝑖𝑃𝑒𝑖𝑖 𝑥 100 ≤ 𝑉𝑃𝑃𝑒𝑖𝑖 𝑑𝑒 𝑃𝑃𝑑𝑖𝑃𝑚𝑃𝑃𝑃 𝑃𝑃𝑥.
Équation 1 : Condition 1 pour la connexion de charges
Où la valeur de modulation maximale est donnée par la relation entre la
puissance consommée par l’utilisateur et la puissance maximale qui peut être
obtenue par les inverseurs configurés. C’est à dire la valeur de modulation
maximale (%) est :
