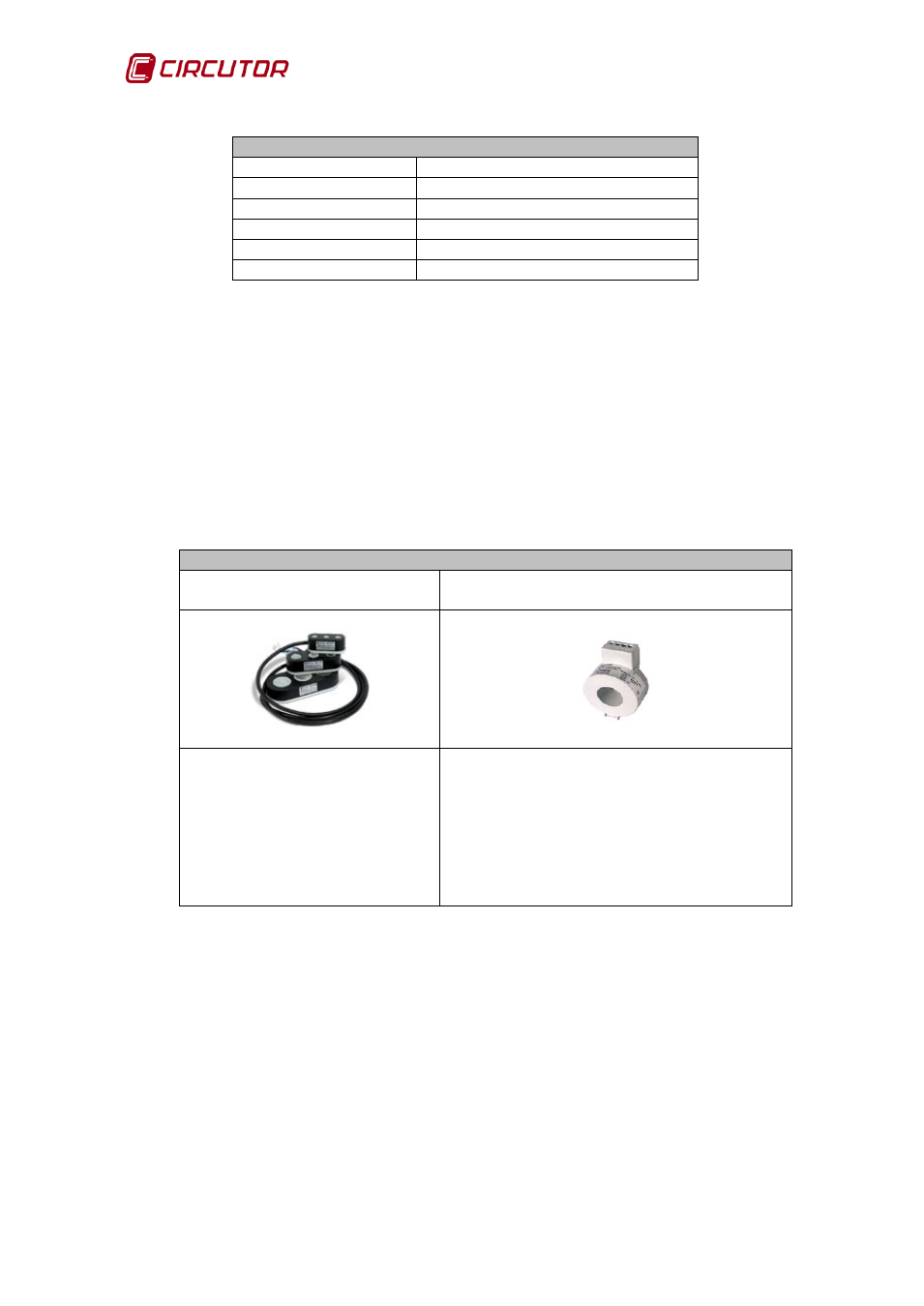

[Escribir texto] CDP
14 Manuel d'instructions
Tableau 8 : Configuration du CVM Mini externe
Configuration du CVM Mini externe
Paramètre Valeur
Nom de périphérique configurable
Bauds configurable
Bits 8
Parité NON
Stop bits 1 Stop bit
Il est recommandé d’utiliser un câble de catégorie 5 FTP ou supérieure. En
outre, il faudrait utiliser un couple torsadé pour chaque couple de signal
différentiel.
3.5.3. CONNECTIQUE DE LA MESURE DE LA TENSION ET DU COURANT
Pour la mesure de courant, le CDP utilise les transformateurs MC1 ou MC3 avec
une courant de secondaire de 250 mA.
Tableau 9 : Modèles de transformateurs de mesure de courant
Modèles des transformateurs
MC3 – transformateur
triphasé
MC1 – 1 transformateur par phase
Modèles de : 63, 125 et 250 A
Modèles :
150/200/250A, 250/400/500A,
50/100/150A, 500/1000/1500A,
1000/1500/2000 A
Chaque transformateur a 3 rangs de
relation en changeant un câble de
connexion et la relation choisie sur
l’équipement de mesure.
