CDP
Manuel d'instructions 21
4.2.- APPLICATIONS
Le CDP est l’équipement idéal pour la gestion des installations photovoltaïques
en régime d’autoconsommation, avec et sans injection au réseau.
Nous pouvons distinguer quatre types de configurations, en fonction du type de
connexion au réseau :
 Connexion monophasée basique, où le CDP mesure seulement la
puissance consommée par l’utilisateur.
 Connexion monophasée avec surveillance, le CDP mesure la
puissance consommée par l’utilisateur, la puissance générée par
l’inverseur et celle consommée du réseau électrique.
 Connexion triphasée basique, où le CDP ne mesure que la puissance
consommée par l’utilisateur.
 Connexion triphasée avec surveillance, le CDP mesure la puissance
consommée par l’utilisateur, celle consommée du réseau électrique et
calcule la puissance générée par l’inverseur.
Chacune des différentes configurations est décrite ci-après.
4.2.1. CONNEXION MONOPHASÉE BASIQUE
Le CDP dispose d’un canal de mesure de tension (VL1) et d’un canal de mesure
de courant (IL1) et, à l’aide d’un transformateur de courant (un MC1 ou un canal
d’un MC3), il mesurera la puissance monophasée consommée par l’utilisateur.
Dans ce cas, par le fait de ne pas avoir de mesure de la puissance du réseau, il
ne pourra pas disposer de la fonction du relais de protection d’injection de
réseau.

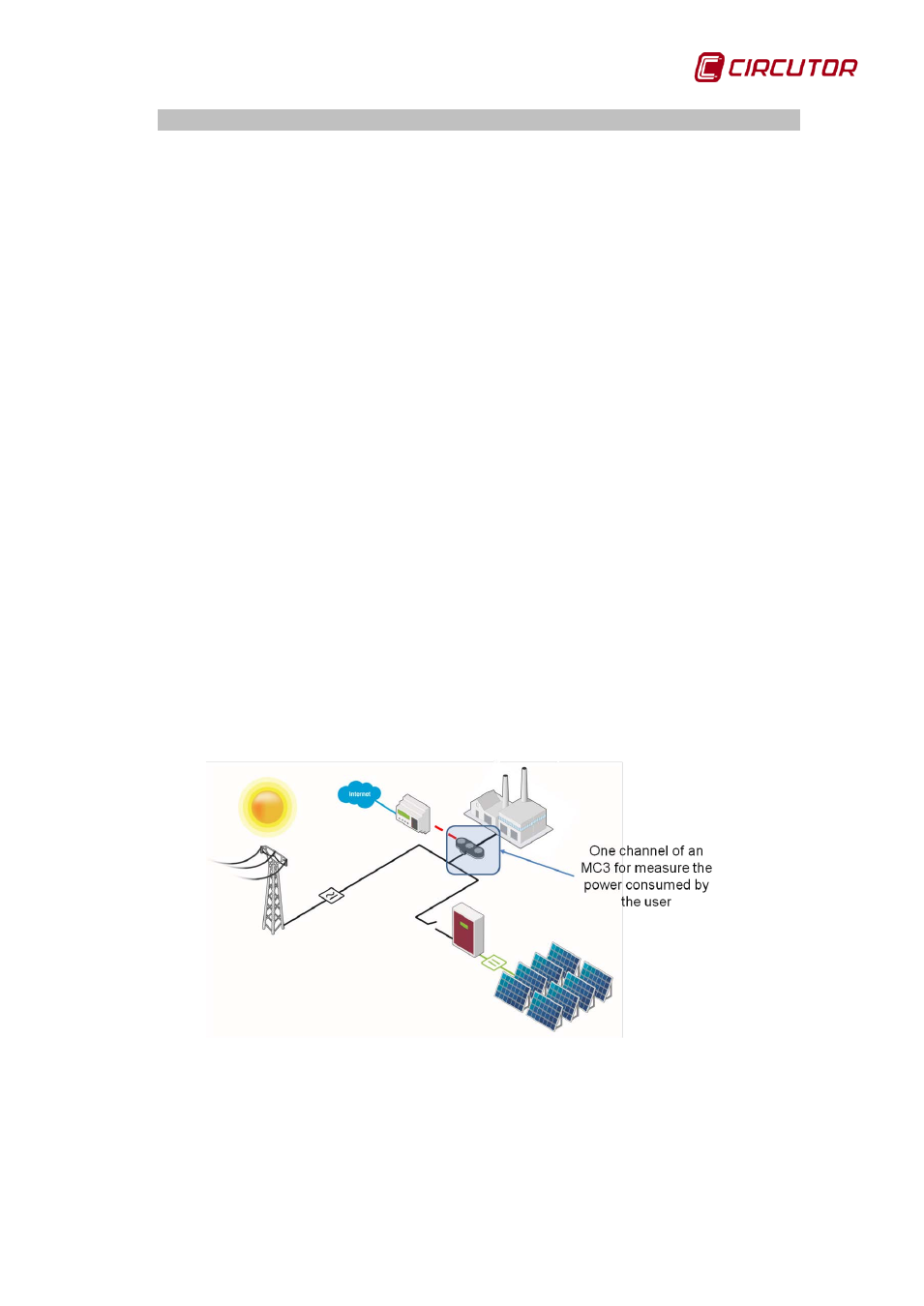

Figure 16 : Schéma de connexion du système monophasé de mesure
4.2.1.1. Connexion de la tension
Pour la connexion monophasée basique, nous devons connecter les bornes VL1
et N au réseau électrique monophasé (il est conseillé de connecter VL2 et VL3 à
N pour éviter les fausses mesures dues au bruit).
