[Escribir texto] CDP
10 Manuel d'instructions

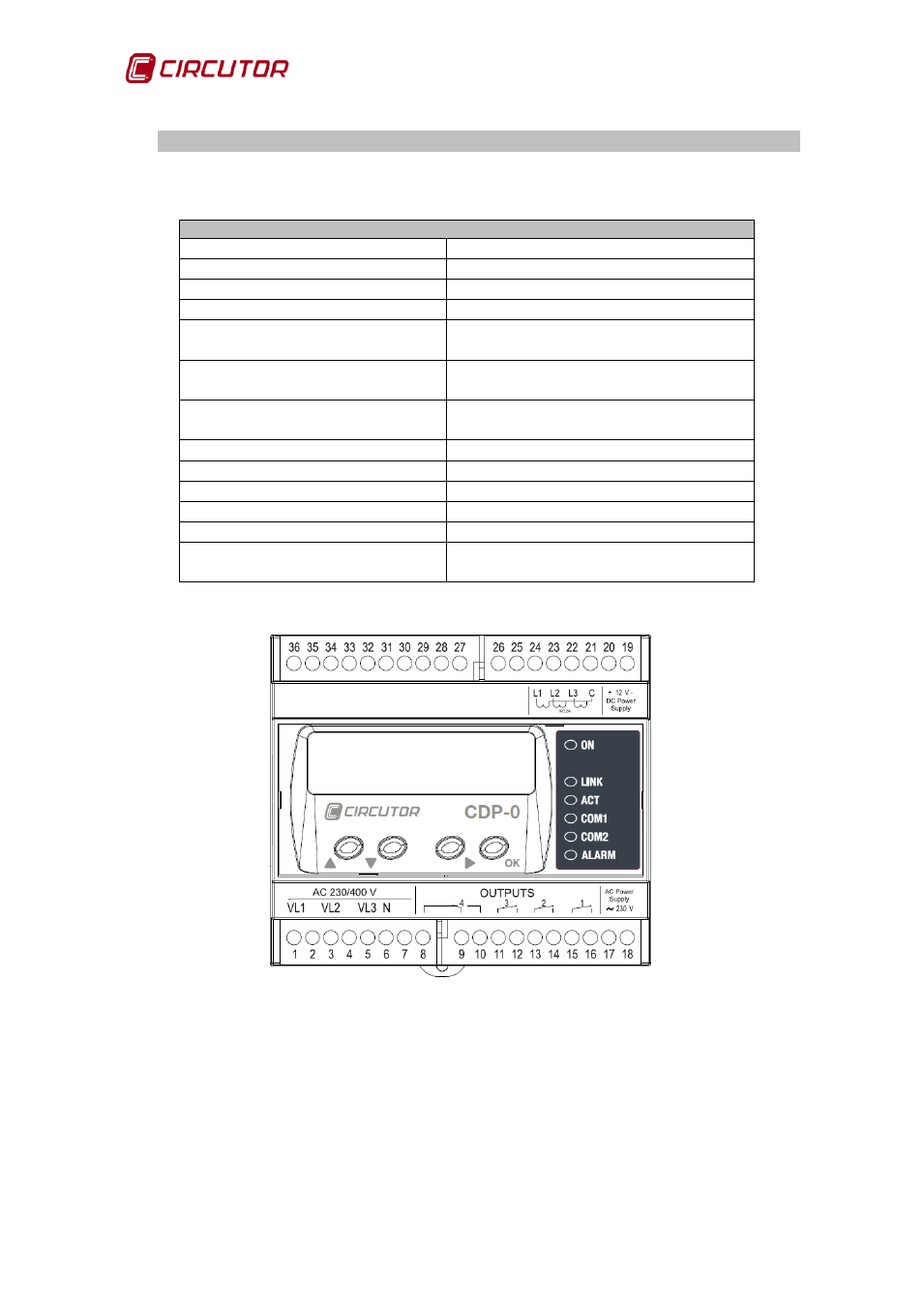

3.4.- BORNES DE L’ÉQUIPEMENT
Tableau 2 : Liste des bornes du CDP
Bornes de l’équipement
1 : Mesure de tension VL1 17 : Alimentation alternative
3 : Mesure de tension VL2 18 : Alimentation alternative
5 : Mesure de tension VL3 19 : Alimentation continue (-)
6 : Neutre de mesure de tension 20 : Alimentation continue (+)
8 : Relais de courant inverse 4 /
Relais auxiliaire 4 (NF)
21 : Commun mesure courant
9 : Relais courant inverse 4 /
Relais auxiliaire 4 (COM)
22 : Mesure courant L3
10 : Relais courant inverse 4 /
Relais auxiliaire 4 (NO)
23 : Mesure courant L2
11 : Relais auxiliaire 3 24 : Mesure courant L1
12 : Relais auxiliaire 3 28 : Entrée numérique 1
13 : Relais auxiliaire 2 29 : Entrée numérique 2
14 : Relais auxiliaire 2 30 : Entrée numérique 3
15 : Relais auxiliaire 1 31 : Entrée numérique 4
16 : Relais auxiliaire 1
36 : Commun des entrées
numériques
Figure 2 : Bornes du CDP
