[Escribir texto] CDP
24 Manuel d'instructions

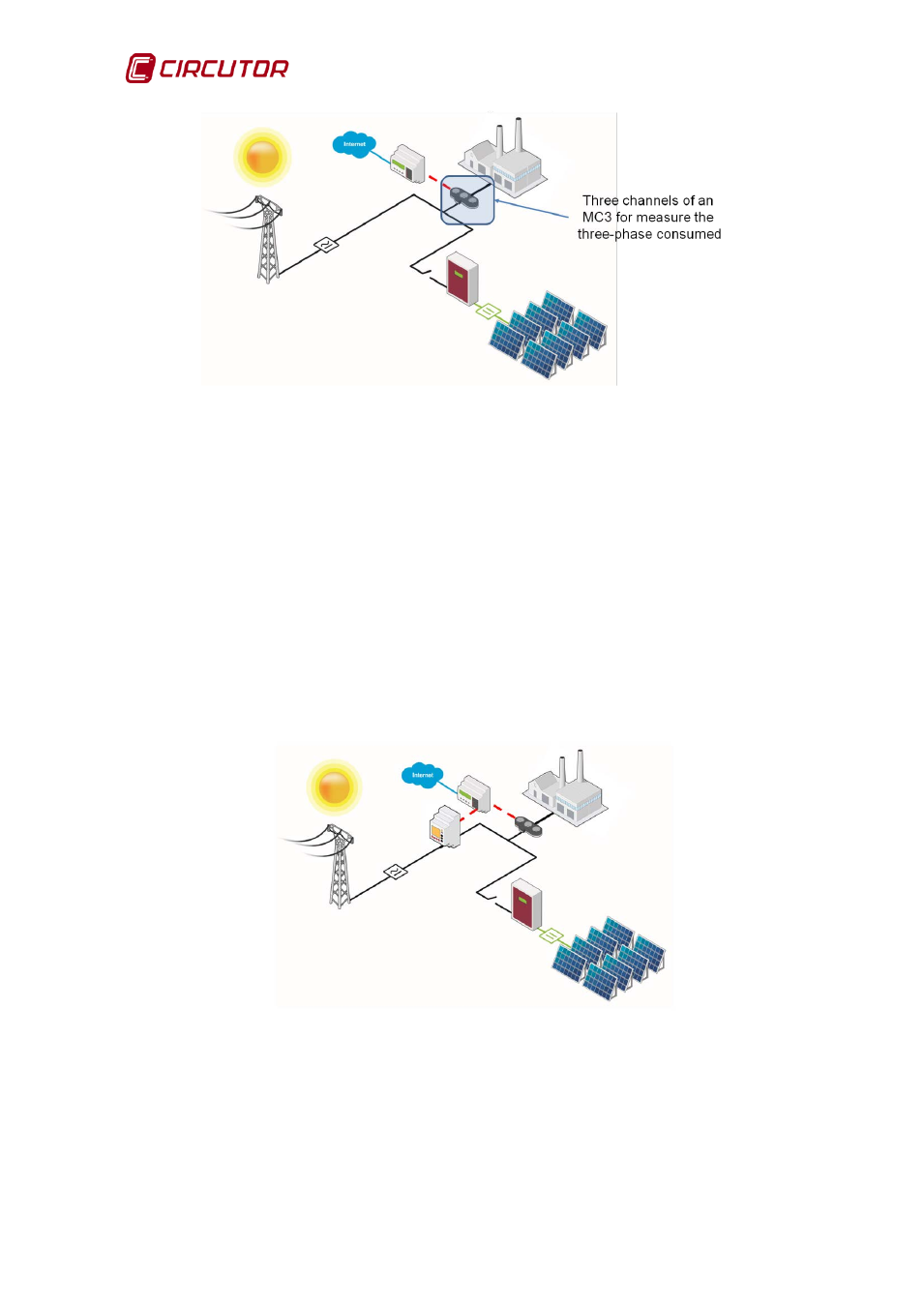

Figure 22 : Schéma de connexion du système triphasé basique
Dans ce type de connexion, s’agissant d’une installation triphasée, chacun des
canaux de mesure VL1, VL2 et VL3 sont connectés à leur phase
correspondante du réseau triphasé.
4.2.4. CONNEXION TRIPHASÉE AVEC SURVEILLANCE
Sur la
Figure 23 , nous pouvons voir une installation triphasée sur laquelle le
CDP mesure directement la consommation de l’utilisateur, dans ce cas une
petite industrie, à travers la connexion d’un transformateur de mesure de
courant MC3. Le contrôle de puissance est communiqué, à travers son canal
RS485, à un équipement de mesure triphasé, type CVM. Cet équipement est
celui chargé de mesurer la puissance consommée par le propre réseau
électrique.
Figure 23 : Schéma de connexion du système triphasé avec surveillance
Sur ce type de connexion, puisqu’il s’agit d’une installation triphasée, chacun
des canaux de mesure VL1, VL2 et VL3 est connecté à la phase correspondante
du réseau triphasé.
