17. INSTALACIÓN DEL REGULADOR DE PRESIÓN (Cont.)
CONEXIÓN DEL CONECTOR

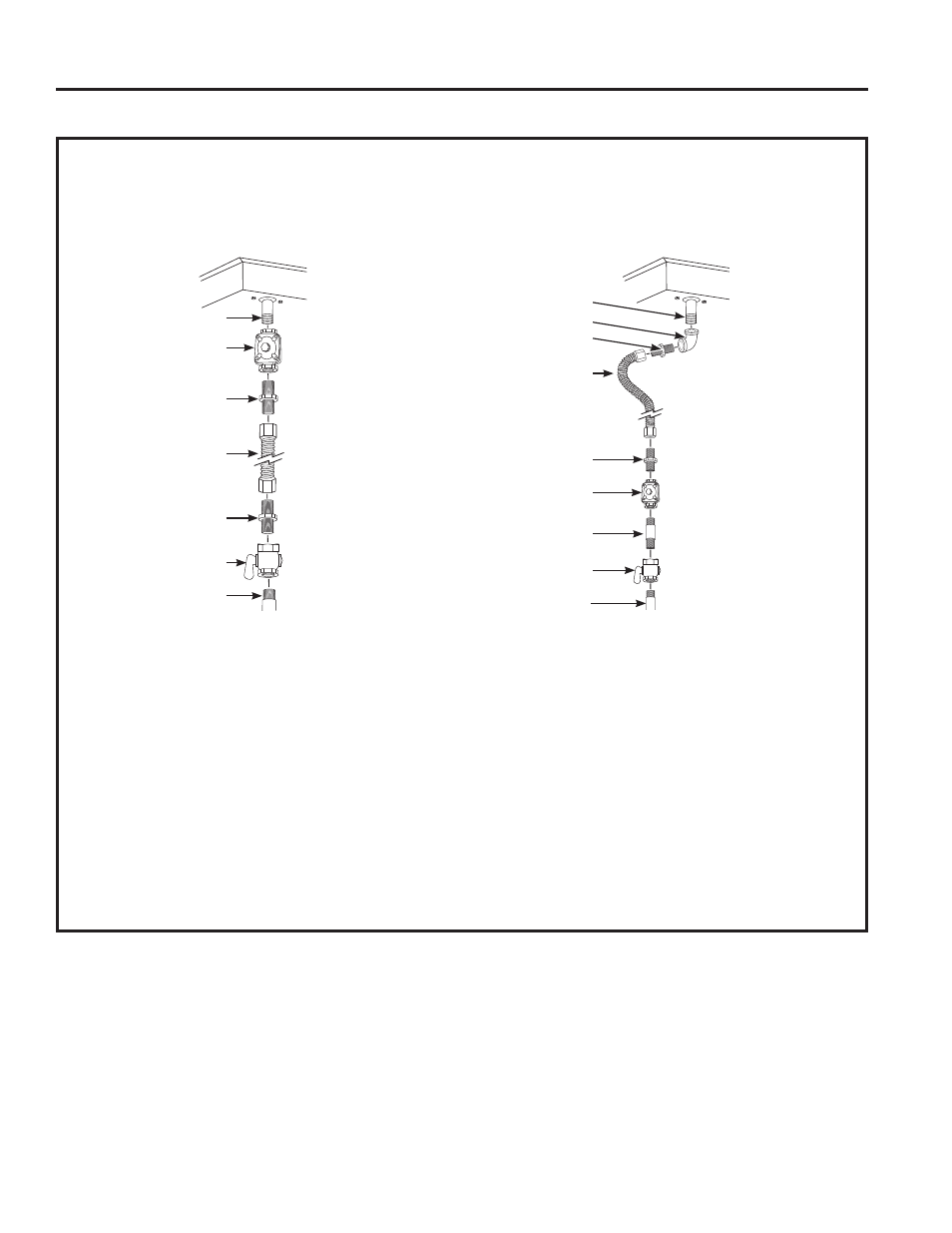

INSTALACIÓN TÍPICA SIN OBSTRUCCIONES
DEBAJO DE LA SUPERFICIE DE COCCIÓN
I
NSTALACIÓN ALTERNATIVA CON
OBSTRUCCIONES DEBAJO DE LA SUPERFICIE DE
COCCIÓN
Instrucciones de Instalación
A.
Rosca macho de tubería NPT de 3/8”
B. Codo
C. Adaptador
D.
Conector flexible (permite el paso a través de la
pared del gabinete)
E. Adaptador
F.
Regulador provisto con la unidad:
• Salida - Rosca hembra de tubería NPT de 3/8”
• Entrada - Rosca hembra de tubería NPT
GH´
G.
Tubería de gas
+
Válvula de cierre manual
I.
7XEHUtDGHJDVGH´R´
A
B
C
D
F
G
E
I
+
A
B
C
D
F
G
E
A.
Rosca macho de tubería NPT de 3/8”
B.
Regulador provisto con la unidad:
• Salida - Rosca hembra de tubería NPT de 3/8”
• Entrada - Rosca hembra de tubería NPT
GH´
C. Adaptador
D.
Conector Rígido o Flexible
E. Adaptador
F.
Válvula de cierre manual
G.
7XEHUtDGHJDVGH´R´
INSTALACIÓN DE LA SUPERFICIE DE COCCIÓN (Cont.)
