INSTRUCCIONES DE INST
ALACIÓN
Instrucciones de Instalación
6. PREPARACIÓN DEL CONDUCTO
Determine el mejor recorrido para el conducto; el mismo
puede ser conducido de diferentes formas dependiendo del
esquema de la cocina.
IMPORTANTE : La salida de la descarga de aire
descendente para esta unidad es rectangular, y con una
PHGLGDGH´[´3ODQLILTXHHOUHFRUULGRGHIRUPD
consecuente.

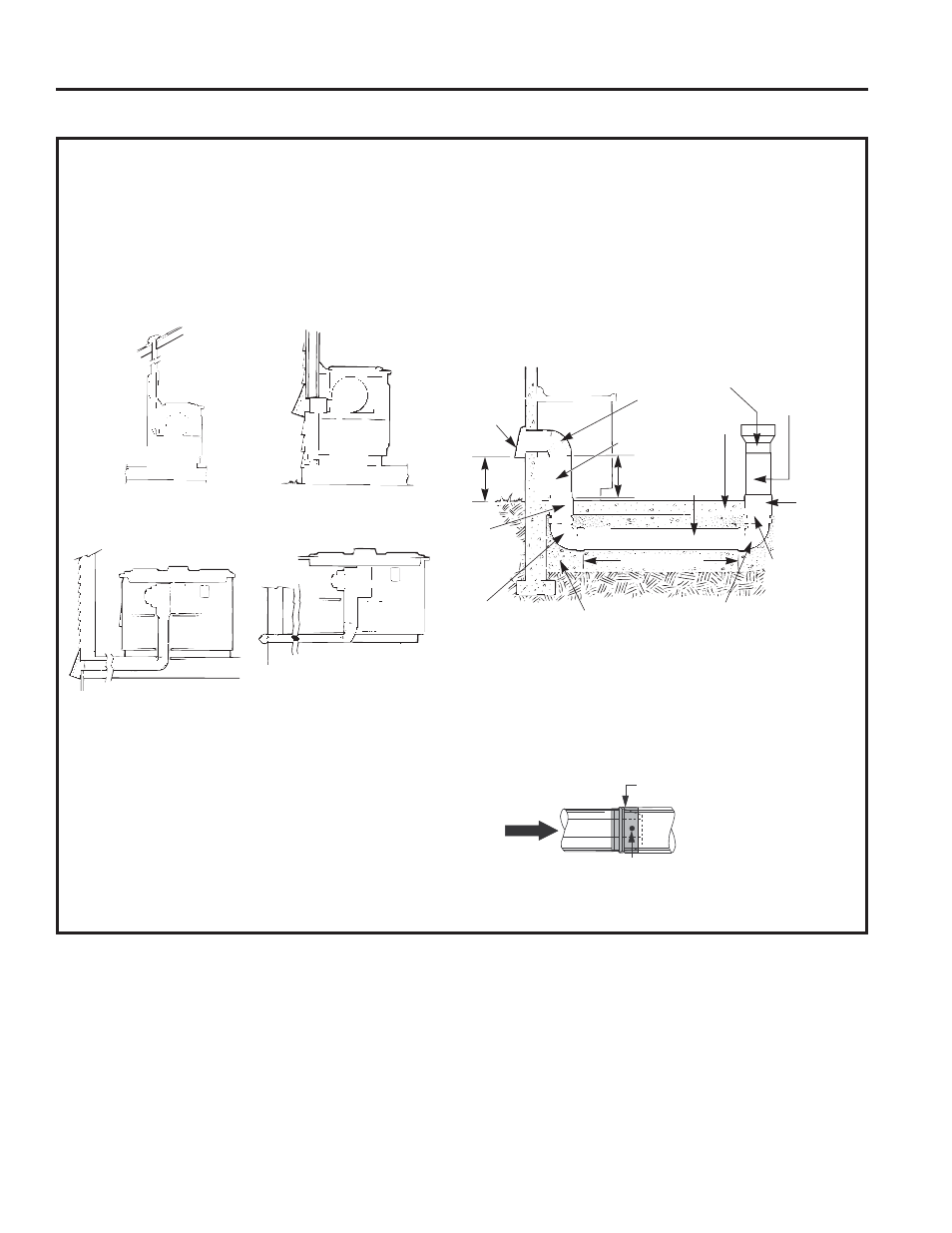

Serie de mesadas con distribución típica de tuberías.
A fin de maximizar el rendimiento de la ventilación del
sistema de ventilación:
0LQLPLFHODORQJLWXGGHOFRQGXFWR\HOQ~PHURGH
transiciones y codos.
2. Mantenga un tamaño de tubería constante.
3. Selle todas las juntas con cinta para conductos a fin de
evitar pérdidas.
4. No utilice tuberías flexibles de ningún tipo.
De ser necesario, instale un sistema de reposición
(reemplazo) de aire de acuerdo con los requisitos del
código local de construcción. Para acceder a soluciones
relacionadas con la reposición de aire,
visite
GEAppliances.com.
• Arreglo opcional del conducto bajo una losa de concreto
Se deberá usar un conducto de PVC si se instalará bajo
una losa de concreto.
• Instale la tubería de modo que el trozo de conducto más
cercano a la unidad descendente encaje DENTRO DE la
siguiente pieza del conducto. Asegure las uniones con
tornillos autorroscantes y coloque cinta para conductos
alrededor de las uniones, a fin de sellar la salida de aire.
PREPARACIÓN DE LA INSTALACIÓN (Cont.)
Pared interna
del gabinete
Pared interna hacia arriba
hasta el techo o parte saliente
Directamente hacia el exterior
Entre vigas del piso A través del espacio de las
patas del gabinete
Península o isla
Península
Pared externa
del gabinete
NOTA: Tubería de PVC tipo cloaca PSM 12454-B
Lista 40 ASTM D1785.
Tapa de
Pared Losa de
Concreto
Tubería para
Cloaca de
PVC de 6”
(15 cm.) de Diá.
Conducto Metálico de
6” (15 cm.) de Diá.
Embale de forma bien
ajustada con grava o arena
completamente
alrededor de la tubería.
Transición Rectangular de
3 ¼” x 10” a Circular de 6”
Codo Metálico
de 90º de 6”
(15 cm.) de Diá.
6” (15 cm.) Diá.
Conducto Metálico
16”
(40.6 cm.)
de Máx. 12”
(30 cm.)
Mín.
Unión de
PVC de 6”
(15 cm.) Diá.
Codo para Tubería
de Cloaca de PVC
de 6” (15 cm.) de Diá. Codo para Tubería
de Cloaca de
6” (15 cm.) de Diá.
Tubería de
Cloaca
de PVC de
6” (15 cm.)
de Diá.
Unión de
PVC de 6”
(15 cm) de Diá.
30’-0 ” (9.14 m.) Max.
Cinta para Conducto sobre
la Unión y el Tornillo
Tornillo
Aire
Flujo
