49-2001159 Rev. 0

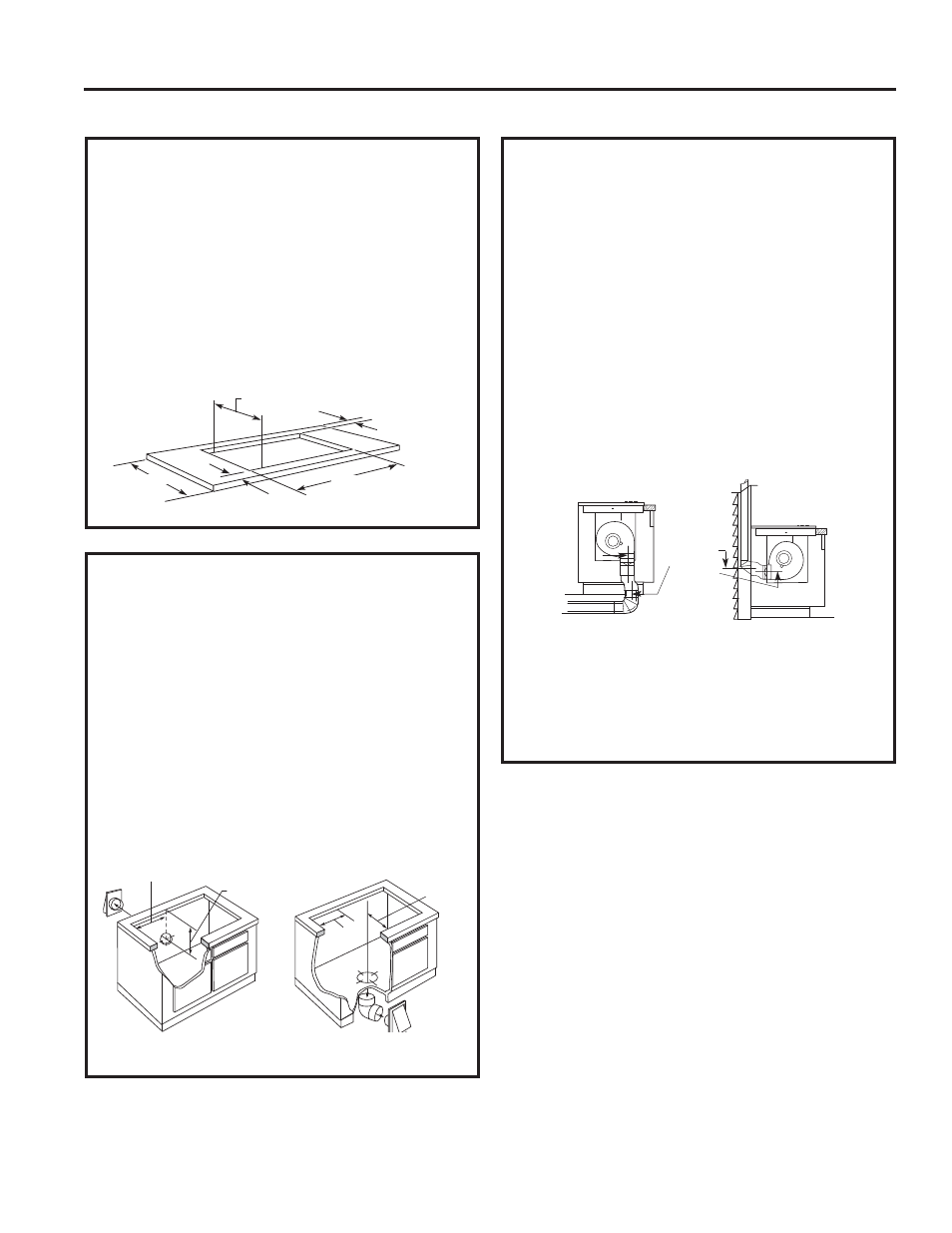

PREPARACIÓN DE LA INSTALACIÓN (Cont.)

Instrucciones de Instalación

3. PREPARANDO LA ENCIMERA

(Cont.)

Con cuidado corte la abertura de la encimera de acuerdo
con las dimensiones mostradas en la ilustración.
Cerciórese de que la abertura es cortada derecha, con
los lados paralelos entre sí y con la parte posterior
exactamente perpendicular a los lados.

Para la instalación de la isla, deje un espacio mínimo

GH´GHVGHODDEHUWXUDKDVWDHOH[WUHPRIURQWDOXQ

espacio mínimo de 2 3/8” desde la abertura hasta el
extremo trasero, y un espacio mínimo de 5” desde la
abertura hasta los extremos laterales de la encimera.

4. PREPARACIONES PARA LOS

CONDUCTOS

NOTA:

El trabajo de conductos DEBE tener ventilación

hacia el exterior. NO VENTILE hacia las paredes, techo,
esquinas, áticos o cualquier otro lugar cerrado.

Corte un agujero en la pared del gabinete o en el piso
del gabinete según sea apropiado para su instalación.
Cerciórese de que los tubos de escape están localizados
entre los bajantes de la pared o las vigas del piso.

NOTA:

Cuando se encuentre cortando o taladrando en la

pared o en el techo, no dañe los alambrados eléctricos u
otras utilidades escondidas. Asegúrese de que cualquier
abertura en la pared detrás del electrodoméstico y en el
piso debajo del electrodoméstico esté sellada de forma
apropiada.

±

PLQ

25"

28 7/8" ±

2 3/8" min.

9

»

8

3

»

4

»

8

6

»

8

Ventilación de la pared

posterior

Ventilación vertical

5. ALINEACIÓN DE LOS

CONDUCTOS DEL SOPLADOR

En general, no instamos al uso de conductos flexibles
porque éste puede causar severas restricciones del
flujo de aire. Sin embargo, si la salida del soplador y
la localización en la pared o en el piso representa un
problema de alineación, entonces usted puede usar
conductos METÁLICOS para adaptar la compensación.

8QEXHQFHQWUDPLHQWRVLQQHFHVLGDGGHFRQGXFWRV

flexibles es lo preferido.

NOTA:

‡1RH[FHGDODDGDSWDFLyQPi[LPDUHFRPHQGDGDGH”

• No permita que el conducto flexible se doble o que

colapse.

• Alargue el conducto flexible tanto como sea posible

para evitar la corrugación tanto como sea posible.

8QUHFWiQJXORGH»´[´DXQDWUDQVLFLyQGH

conducto redondo de 6” está disponible en su tienda de
suministros para construcción local.

NOTA:

Las ilustraciones son simplemente para que

usted planifique.

INSTRUCCIONES DE INST

ALACIÓN

6" Máximas

desde la

línea central

hasta

la línea

central de

adaptación

Ventilación trasera

5HTXLHUH»[

Ventilación de fondo
