24
49-2001159 Rev. 0
Instrucciones de Instalación

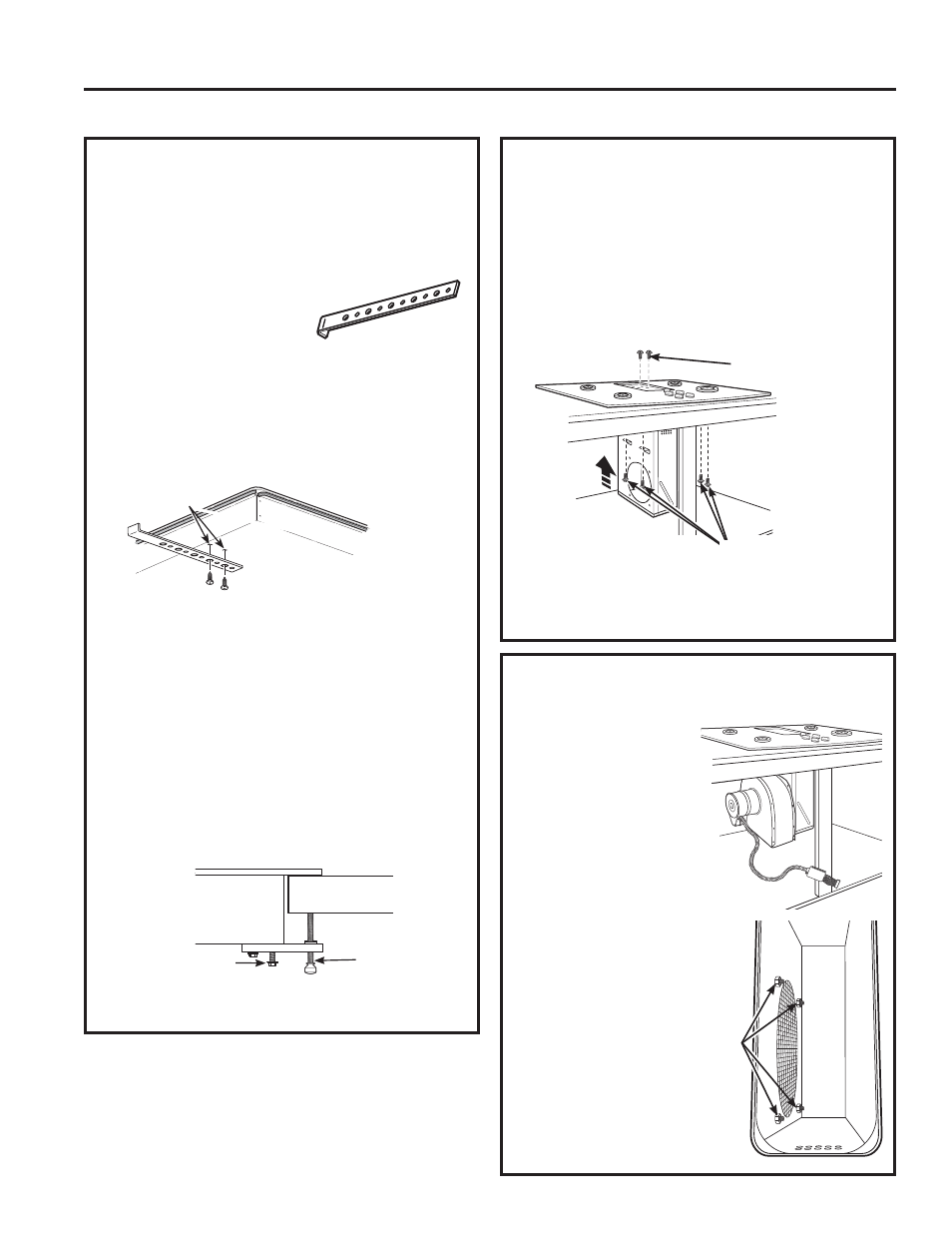

11. CÓMO INSTALAR LA CÁMARA
DEL SOPLADOR DE LA
ESTUFA
Deslice la cámara, con la abertura del soplador del lado
izquierdo, en la abertura en el fondo de la estufa. Empuje
la cámara hasta que se detenga cuando la cámara haga
contacto con el fondo de la estufa, y la cámara encaje
en su lugar. (Es posible que usted tenga que mover la
cámara hacia adelante y hacia atrás para encontrar su
lugar exacto.)
Asegure la cámara al fondo de la estufa, en cada lado,
usando los cuatro (4) tornillos proporcionados. Luego
asegure la cámara a la estufa, a partir del lado superior,
usando los dos (2) tornillos proporcionados.
12. CÓMO INSTALAR LA CÁMARA
DEL SOPLADOR
Oriente la abertura de
descarga del soplador hasta
que iguale el conducto en
los Pasos 5 y 6. Deslice las
cuatro tachuelas roscadas
en el lado del alojamiento
del soplador en los cuatro
agujeros en el lado de la
cámara.
NOTA: 9HUHO3DVRSDUD
la instalación del conducto
de transición del soplador.
Es posible que sea más
fácil instalar el conducto
de transición al soplador
antes de instalar el
soplador a la cámara.
A partir de la abertura de
ventilación en la parte
superior de la estufa,
apriete la ensambladura
del soplador de manera
firme a la cámara con
cuatro (4) tuercas.
4 tuercas
(se
necesita
un cubo de
tuercas de
´
INSTALACIÓN DE LA SUPERFICIE DE COCCIÓN (Cont.)
Instale 2 tornillos
Instale 4 tornillos
INSTRUCCIONES DE INST
ALACIÓN
10. INSTALLING THE COOKTOP
(Cont.)
C. Asegúrese de que el extremo frontal de la encimera
TXHGHSDUDOHORDODVXSHUILFLHGHFRFFLyQ+DJDHO
control final para verificar que se cumpla con todos los
espacios libres necesarios.
'8ELTXH\UHWLUHORVVRSRUWHVGH
suspensión del paquete del kit
de instalación.
E. Adhiera los soportes sobre
el lado inferior de la superficie de cocción. Retire los
tornillos de la parte inferior de la superficie de cocción
y atornille el soporte de suspensión a la parte inferior
de la unidad de la superficie de cocción. Repita este
paso en el lado opuesto de la superficie de cocción.
F. Atornille el soporte sobre los costados del gabinete
para asegurar la unidad en su ubicación.
Instalación Alternativa:
8VWHGSXHGHRUGHQDUHONLWGHLQVWDODFLyQDOWHUQDWLYR
:%;FRQWXHUFDVPDULSRVD\VRSRUWHVOODPDQGR
DO*(&$5(6&RQVXOWHHOGLDJUDPDSDUDDFFHGHUD
instrucciones.
Para colocar soportes de instalación opcionales:
Quite los 2 tornillos a ambos lados bajo la estufa.
Alinee el soporte de instalación opcional bajo la estufa y
reinstale los tornillos a través de la ranura del soporte.
+DJDHVWRHQDPERVODGRVGHODHVWXID
Introduzca el tornillo de apriete a través del orificio del
soporte y ajuste para fijar la estufa al mostrador de
encimera. Repita en el otro lado.
IMPORTANTE: Gire el tornillo de apriete hasta que toque
la parte inferior de la estufa. No ajuste de más.
Placa de
Cocción Encimera
Tornillos provistos con
la superficie de cocción
Tornillos
mariposa
Agujeros preperforados
Parte inferior de la
Superficie de Cocción
Base de la Superficie
de Cocción
