41

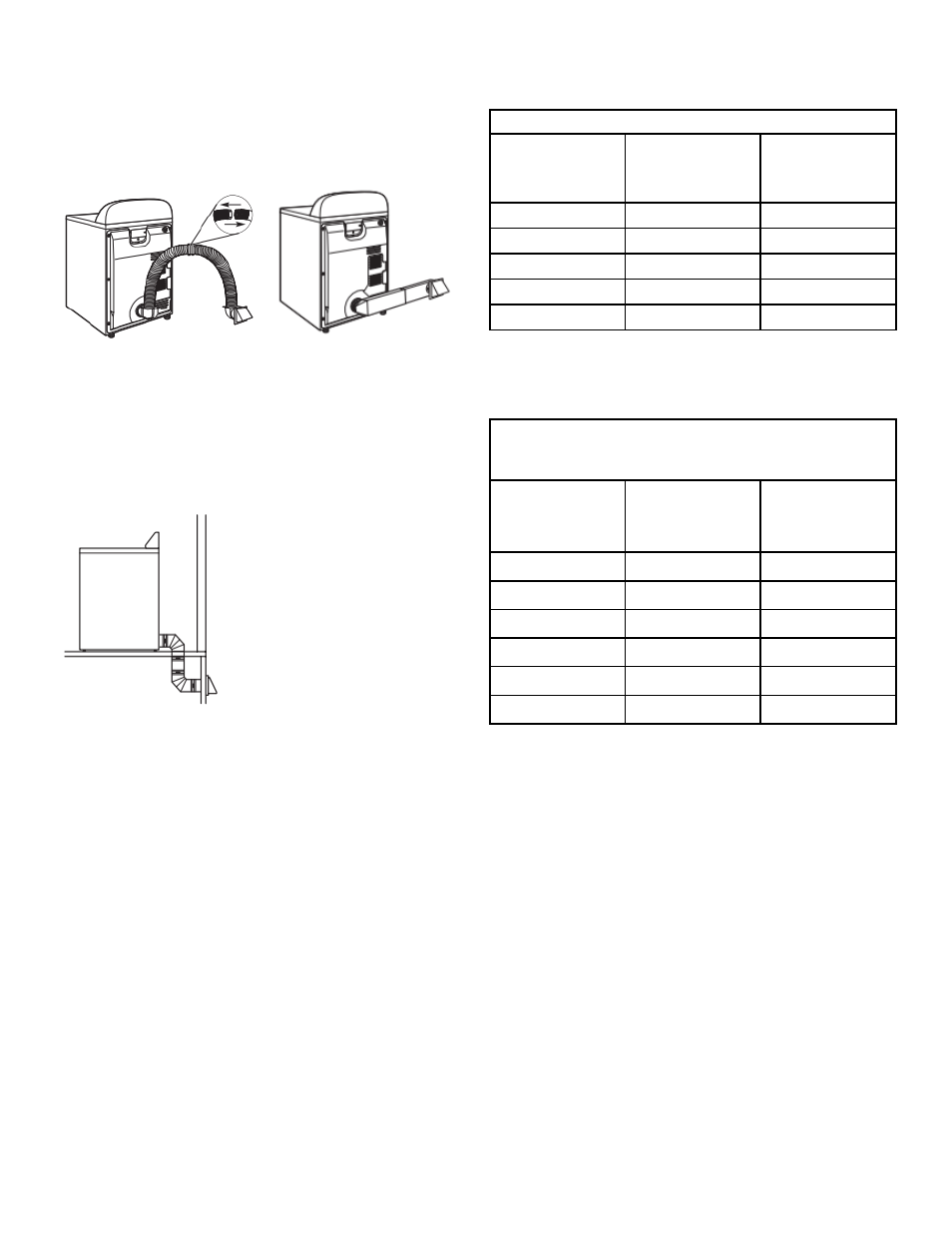

Autres installations avec dégagement réduit
Il existe de nombreux systèmes d’évacuation. Choisir le système
qui convient le mieux à votre installation. Deux installations à
dégagement réduit sont illustrées.
REMARQUE : On peut acheter les trousses suivantes pour les
installations où le dégagement est réduit. Consulter le guide de
démarrage rapide pour les coordonnées.
Installation au-dessus de la sécheuse
(également offerte avec un coude
décalé) Installation en périscope
Dispositions spéciales pour les installations dans
une maison mobile :
Le système d’évacuation doit être solidement fixé à une section
non combustible de la structure de la résidence mobile et ne doit
pas se terminer en dessous de la résidence mobile. Acheminer le
conduit d’évacuation vers l’extérieur.
Déterminer l’itinéraire
d’acheminement du conduit :
� Choisir l’itinéraire
d’acheminement vers l’extérieur
qui sera le plus direct et le plus
rectiligne.
� Planifier l’installation de façon à
introduire un nombre minimal de
coudes et de changements de
direction.
� Si des coudes ou changements
de direction sont utilisés, prévoir
autant d’espace que possible.
� Plier le conduit graduellement
pour éviter de le déformer.
� Utiliser le moins possible de
changements de direction à 90°.
Déterminer la longueur du conduit et les coudes
nécessaires pour la meilleure performance de
séchage :
� Utiliser le tableau du circuit d’évacuation suivant pour
déterminer le type de matériel d’évacuation et les
combinaisons de hotte acceptables.
REMARQUE : Ne pas utiliser de conduits de longueur
supérieure à la valeur spécifiée dans le « tableau du circuit
d’évacuation ». Si la longueur du circuit est supérieure à la
valeur spécifiée dans le tableau, on observera :
� Un cycle de vie réduit de la sécheuse.
� Une réduction du rendement, avec temps de séchage plus
longs et une plus grande consommation d’énergie.
Le « tableau du circuit d’évacuation » indique les critères
d’évacuation qui vous aideront à obtenir une performance de
séchage idéale.
Tableau du circuit d’évacuation
Nombre de
changements de
direction à 90° ou
coudes
Type de conduit
d’évacuation
Clapets de type
boîte, à
persiennes ou
inclinés
0 Métallique rigide 64 pi (20 m)
1 Métallique rigide 54 pi (16,5 m)
2 Métallique rigide 44 pi (13,4 m)
3 Métallique rigide 35 pi (10,7 m)
4 Métallique rigide 27 pi (8,2 m)
REMARQUE : Les installations d’évacuation du conduit par le
côté ou par le bas comportent un changement de direction а 90° а
l’intérieur de la sécheuse. Pour établir la longueur maximale du
conduit d’évacuation, ajouter un changement de direction à 90°
au tableau.
Tableau des systèmes d’évacuation (Modèles de 29"
avec les systèmes d’évacuation longues WED/
WGD4985 et WED/WGD4995 seulement
Nombre de
changements de
direction à 90° ou
coudes Type de conduit
d’évacuation Clapets de type
boîte, à
persiennes ou
inclinés
0 Métallique rigide 160 pi (48,8 m)
1 Métallique rigide 150 pi (45,7 m)
2 Métallique rigide 140 pi (42,7 m)
3 Métallique rigide 130 pi (39,6 m)
4 Métallique rigide 120 pi (36,6 m)
5 Métallique rigide 110 pi (33,5 m)
REMARQUE : Pour des circuits d’évacuation de grande longueur,
utiliser des clapets d’évacuation à persiennes ou de type boîte –
l’évacuation sera meilleure, quelle que soit la longueur du circuit.
Coudes supplémentaires
Dans les situations où les instructions d’installation n’indiquent
pas de longueur d’évacuation pour un nombre précis de coudes
requis pour une utilisation particulière, les calculs suivants
peuvent être utilisés. (La longueur totale du système d’évacuation
comprend toutes les portions droites et en coude du système
d’évacuation) :
� Pour des coudes à 90°, réduire la longueur permise du
système d’évacuation de
10 pi (3,05 m).
� Pour des coudes à 45°, réduire la longueur permise du
système d’évacuation de
6 pi (1,83 m).
Par exemple, si les instructions d’installation indiquent que la
longueur totale du système d’évacuation de la sécheuse peut être
de 40 pi (12,2 m) avec deux coudes de 90°, la longueur totale
permise du système de ventilation sera réduite de 20 pi (6,0 m)
(de 40 pi [12,2 m] à 20 pi [6,0 m]).
