34

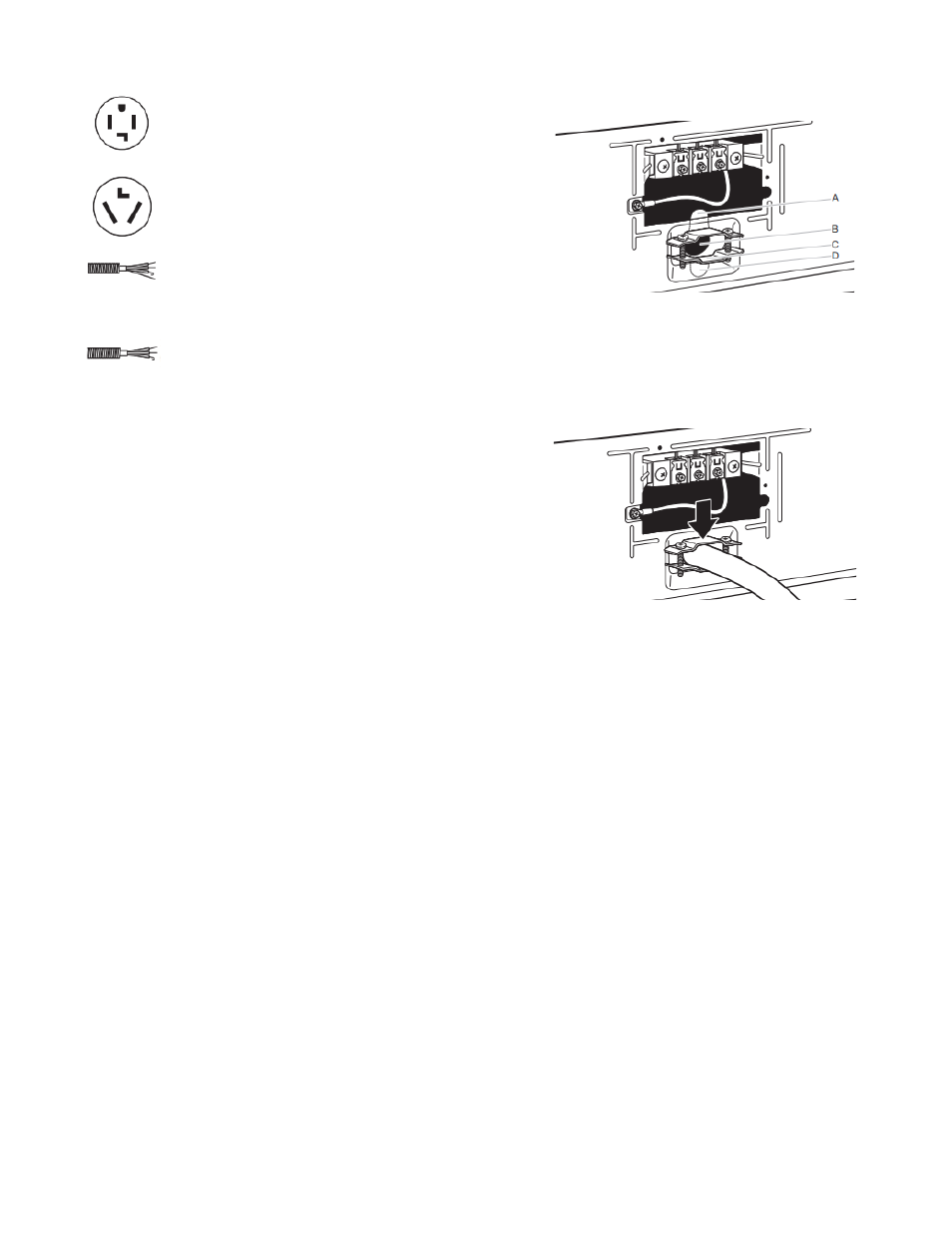

3. Choisir le type de raccordement électrique
Prise de courant à 4 conducteurs
(NEMA type 14-30R) :
Consulter la section
« Raccordement du câble d’alimentation à
4 fils ». Ensuite, aller à la section « Exigences
concernant l’évacuation ».
Prise de courant à 3 conducteurs
(NEMA type 10-30R) :
Consulter la section
« Raccordement du câble d’alimentation à
3 fils ». Ensuite, aller à la section « Exigences
concernant l’évacuation ».
Raccordement direct à 4 fils : Aller à la
section « Fixer le serre-câbles pour
raccordement direct », puis « Raccordement
direct à 4 fils » et enfin, « Exigences
concernant l’évacuation ».
Raccordement direct à 3 fils : Aller à la
section « Fixer le serre-câbles pour
raccordement direct », puis « Raccordement
direct à 3 fils » et enfin, « Exigences
concernant l’évacuation ».
REMARQUE : Si les codes locaux n’autorisent pas le
raccordement d’un conducteur de masse de la caisse au fil
neutre, voir la section « Raccordement optionnel à 3 fils ».
Ce raccordement peut servir pour un cordon d’alimentation
ou une connexion directe des conducteurs.
Raccordement du cordon d’alimentation
Serre-câbles du cordon d’alimentation
1. Fixer le serre-câbles du câble d’alimentation
Retirer les vis d’un serre-câbles homologué UL de 3/4 po
(19 mm) UL (inscription UL sur le serre-câbles). Placer les
languettes des deux moitiés de pince (C) dans le trou sous
l’ouverture du bornier (B), de sorte qu’une d’entre elles pointe
vers le haut (A) et l’autre vers le bas (D). Maintenir en place.
Serrer les vis du serre-câbles juste assez pour maintenir
ensemble les deux moitiés de pince (C).
2. Fixer le serre-câbles du câble d’alimentation
Passer le cordon d’alimentation à travers le serre-câbles.
Vérifier que la gaine d’isolement du cordon d’alimentation
rentre à l’intérieur du serre-câbles. Le serre-câbles doit être
bien relié à la caisse de la sécheuse et se trouver en position
horizontale. Serrer la vis du serre-câbles autour du cordon
d’alimentation. Ne pas serrer excessivement les vis du serre-
câbles.
