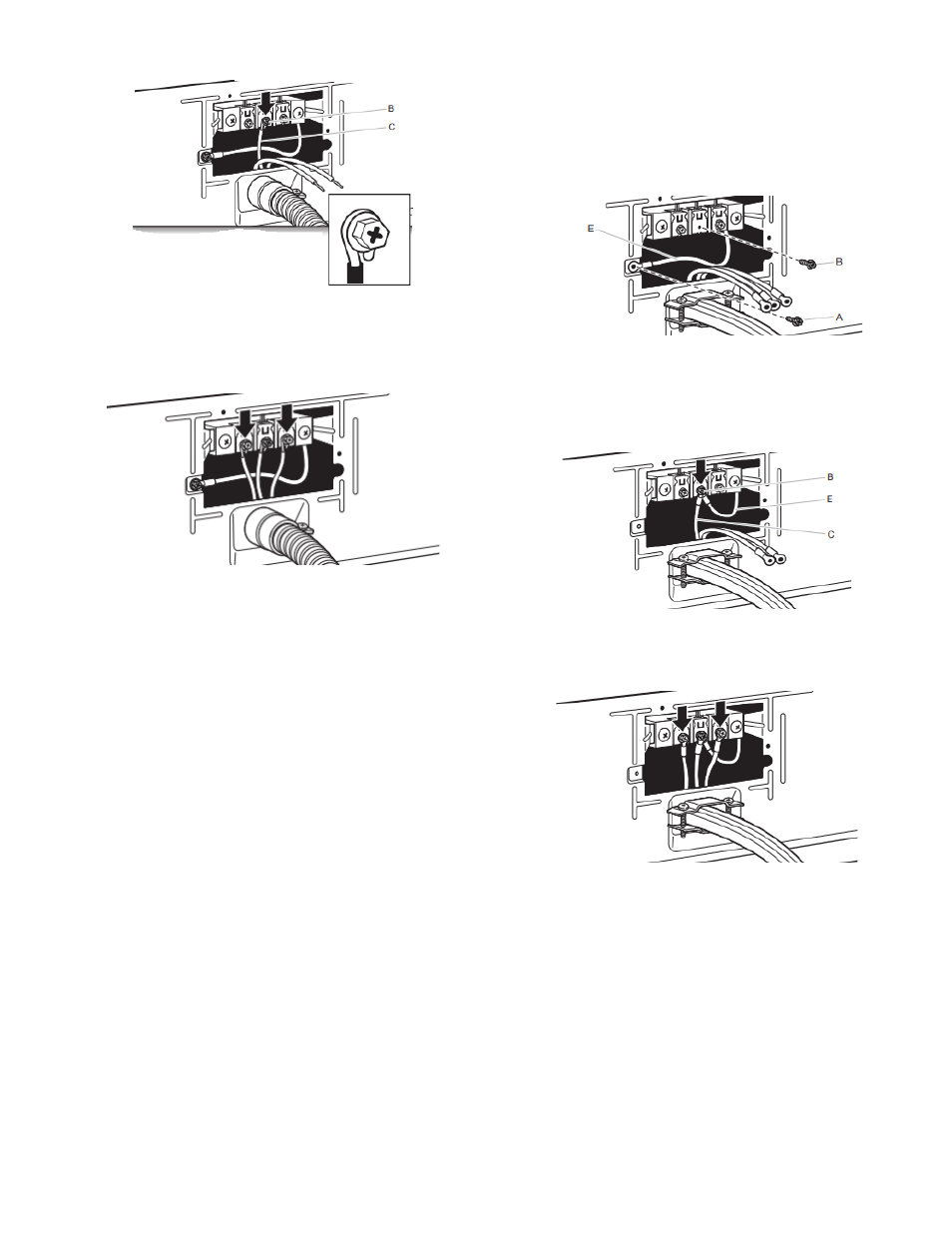

5. Connecter le conducteur neutre
Placer le crochet d’extrémité du conducteur neutre (blanc ou
central) (C) du câble pour raccordement direct sous la vis de
la borne centrale (B). Rapprocher les extrémités du crochet.
Serrer la vis.
6. Connecter les conducteurs restants
Placer les extrémités en crochet des conducteurs restants du
câble pour raccordement direct sous les vis les plus à
l’extérieur du bornier (crochets vers la droite). Rapprocher les
extrémités du crochet et serrer les vis. Placer la languette du
couvercle du bornier dans la fente du panneau arrière de la
sécheuse. Fixer le couvercle avec la vie de retenue. Ensuite,
aller à la section « Exigences concernant l’évacuation ».
Raccordement de la connexion à 3 fils optionnelle
(cordon d’alimentation illustré)
IMPORTANT : Il convient de vérifier auprès d’un électricien
qualifié que cette méthode de mise à la terre est acceptable avant
d’effectuer le raccordement.
1. Préparer la connexion du conducteur neutre
au conducteur neutre
Installer le bon serre-câbles pour votre raccordement
électrique. Retirer la vis de la borne centrale (B). Retirer le
conducteur neutre (E) de la vis du conducteur de terre
externe verte (A).
2. Connecter le conducteur neutre et le
conducteur neutre
Connecter le conducteur neutre (E) et le conducteur neutre
(blanc ou central) (C) du câble d’alimentation ou du câble
sous la vis de la borne centrale (B). Serrer la vis.
3. Connecter les conducteurs restants
Placer les conducteurs restants sous les vis les plus à
l’extérieur du bornier. Serrer les vis.
