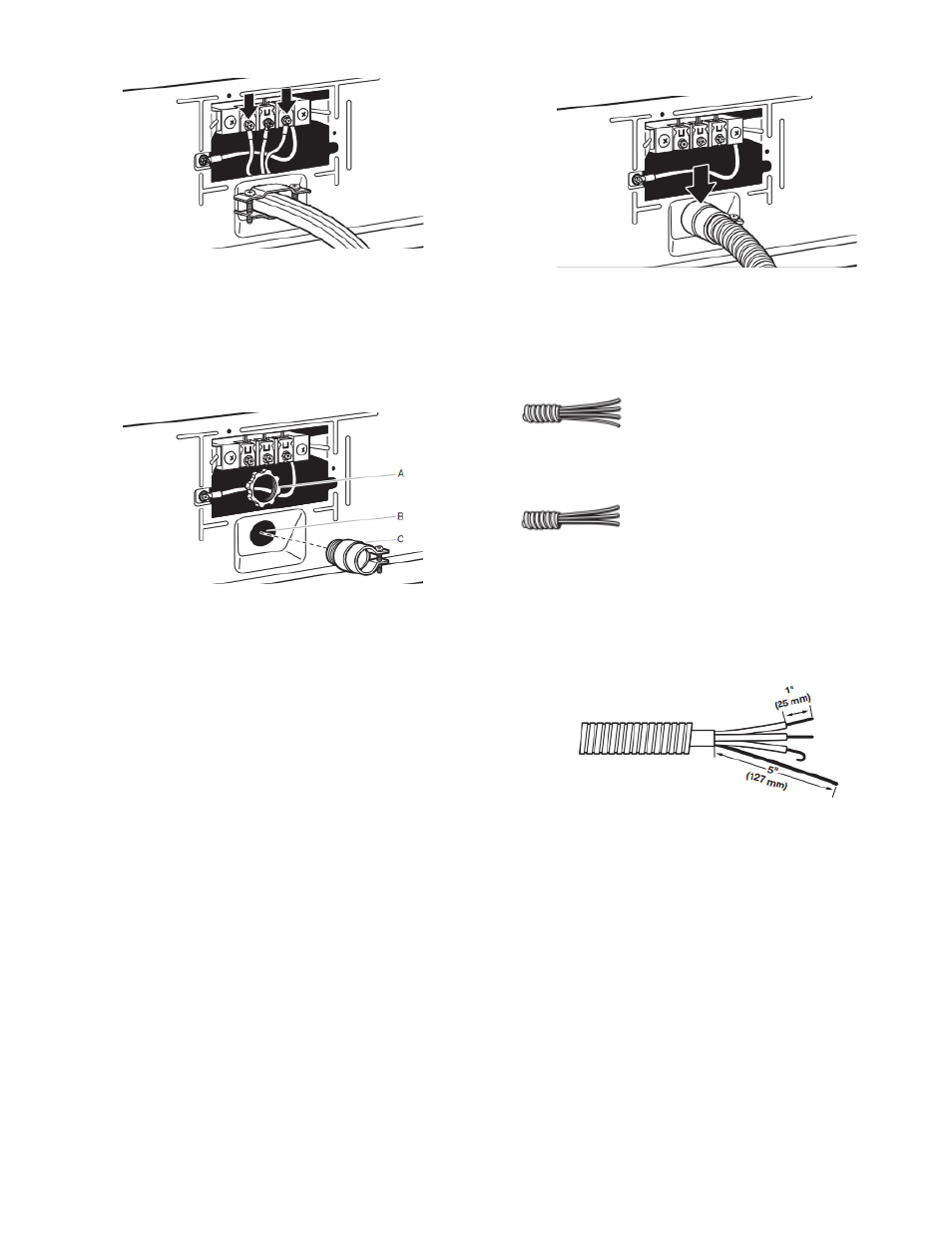

36

5. Connecter les conducteurs restants

Connecter les conducteurs restants sous les vis les plus à
l’extérieur du bornier. Serrer les vis. Placer la languette du
couvercle du bornier dans la fente du panneau arrière de la
sécheuse. Fixer le couvercle avec la vie de retenue. Ensuite,
aller à la section « Exigences concernant l’évacuation ».

Méthode de raccordement direct

Serre-câbles pour raccordement direct

1. Fixer le serre-câbles pour raccordement direct

Dévisser le raccord de conduit amovible (A) et les vis d’un
serre-câbles homologué UL (inscription UL sur le serre-
câbles) de 3/4 po (19 mm). Visser la partie filetée du serre-
câbles dans le trou sous l’ouverture du bornier (B). En
passant par l’ouverture du bornier, visser le connecteur de
conduit amovible (A) sur le filetage du serre-câbles (C) et
bien serrer.

2. Fixer le câble à raccordement direct au serre-

câbles

Passer le câble à raccordement direct à travers le serre-
câbles. Le serre-câbles doit être bien relié à la caisse de la
sécheuse et se trouver en position horizontale. Serrer la vis
du serre-câbles autour du câble à raccordement direct.

Pour le raccordement direct à 4 conducteurs, continuer à
l’étape 3.

Raccordement direct à 4 fils : Aller à
la section « Raccordement direct à
4 fils ».

Pour le raccordement direct à 3 conducteurs, continuer
à l’étape 3.

Raccordement direct à 3 fils : Aller à
la section « Raccordement direct à
3 fils ».

Raccordement direct à 4 fils

IMPORTANT :

Un raccordement à 4 fils est obligatoire pour les

maisons mobiles et lorsque les codes locaux n’autorisent pas les
raccordements à 3 fils.

3. Préparer le câble à 4 fils pour un raccordement

direct

Le câble à raccordement direct doit avoir une longueur
supplémentaire de 5 pi (1,52 m) pour pouvoir déplacer la
sécheuse si nécessaire.

Dénuder une longueur de 5 po (127 mm) de gaine extérieure
à l’extrémité du câble, en laissant le conducteur de mise à la
terre nu à la longueur de 5 po (127 mm). Couper 1

1

/

2

po (38

mm) des 3 conducteurs restants. Dénuder les conducteurs
sur une longueur de 1 po (25 mm). Former des crochets aux
extrémités des conducteurs.
