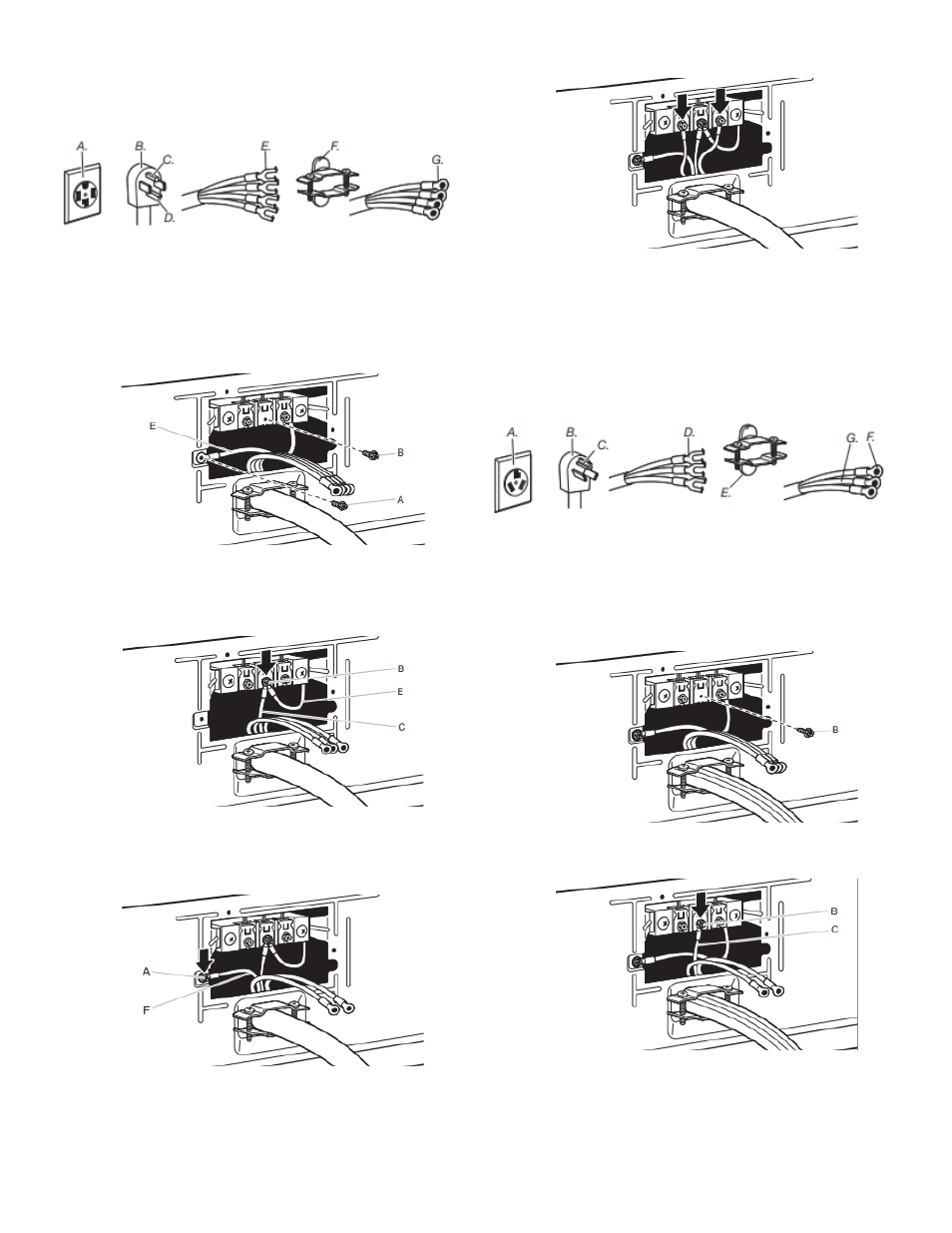

Raccordement du câble d’alimentation à 4 fils
IMPORTANT : Un raccordement à 4 fils est obligatoire pour les
maisons mobiles et lorsque les codes locaux n’autorisent pas
l’utilisation de raccordements à 3 fils.
A. Prise murale à 4 fils
(type NEMA 14-30R)
B. Prise à 4 broches
C. Broche de liaison à la
terre
D. Broche pour neutre
E. Cosses en fourche à
pointes relevées
F. Serre-câbles (homologation
UL) de 3/4 po (19 mm)
G. Cosses rondes
3. Préparer l’installation du fil de mise à la terre
de l’appareil
Retirer la vis de la borne centrale (B). Retirer le conducteur
neutre (E) de la vis du conducteur de terre externe verte (A).
4. Connecter le conducteur neutre et le
conducteur neutre
Connecter le conducteur neutre (E) et le conducteur neutre
(blanc ou centre) (C) du câble d’alimentation sous la vis de la
borne centrale (B). Serrer la vis.
5. Connecter le conducteur de liaison à la terre
Connecter le conducteur (vert ou nu) de liaison à la terre (F)
du câble d’alimentation sous la vis du conducteur de liaison à
la terre externe (A). Serrer la vis.
6. Connecter les conducteurs restants
Connecter les conducteurs restants sous les vis les plus à
l’extérieur du bornier. Serrer les vis. Placer la languette du
couvercle du bornier dans la fente du panneau arrière de la
sécheuse. Fixer le couvercle avec la vie de retenue. Ensuite,
aller à la section « Exigences concernant l’évacuation ».
Raccordement du câble d’alimentation à 3 fils
IMPORTANT : À utiliser lorsque les codes locaux autorisent la
connexion du conducteur de masse de la caisse au conducteur
neutre.
A. Prise murale à 3 fils
(type NEMA 10-30R)
B. Fiche à 3 broches
C. Broche pour neutre
D. Cosses en fourche à
pointes relevées
E. Serre-câbles (homologation
UL) de 3/4 po (19 mm)
F. Cosses rondes
G. Neutre (fil blanc ou central)
3. Retirer la vis centrale
Retirer la vis de la borne centrale (B).
4. Connecter le conducteur neutre
Connecter le conducteur neutre (blanc ou central) (C) du
câble d’alimentation sous la vis de la borne centrale (B).
Serrer la vis.
